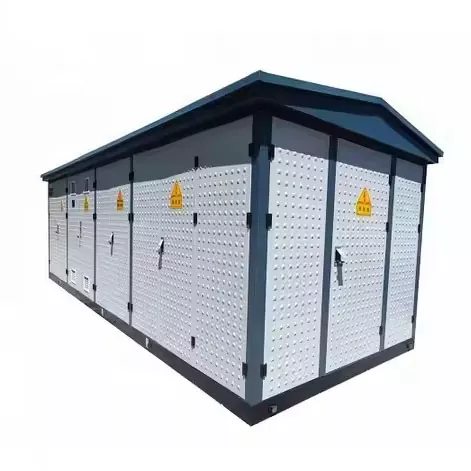

The यूरोपीय शैली कॉम्पैक्ट पूर्ण बॉक्स ट्रांसफार्मर सबस्टेशनएक अत्यधिक एकीकृत और पूर्वनिर्मित बिजली वितरण प्रणाली है जिसे कुशल, विश्वसनीय और जगह बचाने वाले बिजली वितरण के लिए डिज़ाइन किया गया है। पारंपरिक सबस्टेशनों के विपरीत, जिन्हें बड़े बुनियादी ढांचे और जटिल स्थापना की आवश्यकता होती है, यह कॉम्पैक्ट समाधान एक एकल मॉड्यूलर बाड़े के भीतर उच्च-वोल्टेज स्विचगियर, ट्रांसफार्मर और कम-वोल्टेज वितरण उपकरण को एकीकृत करता है।
तेजी से तैनाती, बुद्धिमान निगरानी, पर्यावरण संरक्षण और उच्च परिचालन सुरक्षा जैसे फायदों के साथ, इन सबस्टेशनों का उपयोग शहरी बिजली नेटवर्क, औद्योगिक पार्क, नवीकरणीय ऊर्जा परियोजनाओं और बुनियादी ढांचा सुविधाओं में तेजी से किया जा रहा है। उद्योग अनुसंधान के अनुसार, यूरोपीय शैली के सबस्टेशन कई विद्युत घटकों को एक कॉम्पैक्ट इकाई में जोड़ते हैं जो स्थापना दक्षता और परिचालन विश्वसनीयता में सुधार करते हुए पदचिह्न को कम करता है।
इस व्यापक गाइड में, हम पता लगाते हैं कि यूरोपीय शैली के कॉम्पैक्ट सबस्टेशन कैसे काम करते हैं, उनके संरचनात्मक डिजाइन, फायदे, अनुप्रयोग, तकनीकी पैरामीटर और अग्रणी निर्माता इसे क्यों पसंद करते हैं।लुगाओइस तकनीक से आधुनिक बिजली वितरण को आगे बढ़ा रहे हैं।
A यूरोपीय शैली कॉम्पैक्ट पूर्ण बॉक्स ट्रांसफार्मर सबस्टेशनएक पूर्वनिर्मित विद्युत वितरण प्रणाली है जो कई विद्युत वितरण घटकों को एक ही घेरे में एकीकृत करती है। इन प्रणालियों को फैक्ट्री-असेंबल किया जाता है और डिलीवरी से पहले परीक्षण किया जाता है, जिससे विश्वसनीयता और तेजी से ऑन-साइट तैनाती सुनिश्चित होती है।
आमतौर पर, सबस्टेशन निम्नलिखित उपकरणों को एकीकृत करता है:
सभी घटकों को एक सीलबंद धातु या समग्र आवास के अंदर स्थापित किया जाता है, जो एक कॉम्पैक्ट बिजली वितरण केंद्र बनाता है जो अंतिम उपयोगकर्ताओं के लिए मध्यम वोल्टेज से उपयोग योग्य कम वोल्टेज तक बिजली को कम करने में सक्षम होता है।
अपने कॉम्पैक्ट फ़ुटप्रिंट और मॉड्यूलर डिज़ाइन के कारण, इस प्रकार के सबस्टेशन को लोड केंद्रों के करीब स्थापित किया जा सकता है, जिससे बिजली दक्षता में सुधार होता है और ट्रांसमिशन घाटे को कम किया जा सकता है।
यूरोपीय कॉम्पैक्ट बॉक्स सबस्टेशन का परिचालन सिद्धांत एक सीधी बिजली वितरण प्रक्रिया का अनुसरण करता है:
चूँकि ये सभी प्रणालियाँ एक पूर्वनिर्मित बाड़े में एकीकृत हैं, पारंपरिक सबस्टेशनों की तुलना में स्थापना और कमीशनिंग काफी तेज हो जाती है।
कई आधुनिक कॉम्पैक्ट सबस्टेशनों में बुद्धिमान निगरानी प्रणालियाँ भी शामिल हैं जो दूरस्थ निदान, स्वचालित गलती का पता लगाने और वास्तविक समय के प्रदर्शन की निगरानी की अनुमति देती हैं।
एक यूरोपीय शैली का कॉम्पैक्ट सबस्टेशन एक मॉड्यूलर कम्पार्टमेंट संरचना के साथ डिज़ाइन किया गया है। प्रत्येक अनुभाग एक विशिष्ट विद्युत कार्य करता है और सुरक्षित संचालन सुनिश्चित करता है।
| अवयव | मुख्य समारोह | विवरण |
|---|---|---|
| हाई-वोल्टेज कम्पार्टमेंट | पावर इनपुट और सुरक्षा | इसमें रिंग मुख्य इकाइयाँ, सर्किट ब्रेकर और सुरक्षा उपकरण शामिल हैं |
| ट्रांसफार्मर कम्पार्टमेंट | वोल्टेज परिवर्तन | शुष्क-प्रकार या तेल-डूबे हुए वितरण ट्रांसफार्मर शामिल हैं |
| लो-वोल्टेज कम्पार्टमेंट | बिजली वितरण | इमारतों, कारखानों या बुनियादी ढांचे को बिजली वितरित करता है |
| नियंत्रण एवं निगरानी प्रणाली | स्मार्ट प्रबंधन | दूरस्थ निगरानी, गलती का पता लगाने और स्वचालन प्रदान करता है |
परिचालन सुरक्षा बढ़ाने और रखरखाव प्रक्रियाओं को सरल बनाने के लिए इन डिब्बों को एक दूसरे से अलग किया गया है।
पारंपरिक सबस्टेशनों के लिए कई इमारतों और जटिल स्थापना प्रक्रियाओं की आवश्यकता होती है। यूरोपीय कॉम्पैक्ट सबस्टेशन सभी विद्युत उपकरणों को एक ही घेरे में एकीकृत करते हैं, जिससे बुनियादी ढांचे की आवश्यकताओं में भारी कमी आती है। :contentReference[oaicite:4]{index=4}
एकीकृत संरचना घनी आबादी वाले क्षेत्रों में भी सबस्टेशन स्थापित करने की अनुमति देती है जहां भूमि की उपलब्धता सीमित है।
क्योंकि सबस्टेशन को फ़ैक्टरी-असेंबल किया जाता है और डिलीवरी से पहले परीक्षण किया जाता है, इंस्टॉलेशन में आमतौर पर केवल नींव की तैयारी और केबल कनेक्शन शामिल होता है।
यूरोपीय कॉम्पैक्ट सबस्टेशनों में कई सुरक्षा तंत्र शामिल हैं:
आधुनिक सबस्टेशन परिचालन दक्षता में सुधार के लिए दूरस्थ निगरानी, स्वचालन और दोष निदान प्रणालियों को एकीकृत करते हैं।
| विशेषता | यूरोपीय कॉम्पैक्ट सबस्टेशन | पारंपरिक सबस्टेशन |
|---|---|---|
| स्थापना का समय | लघु (पूर्वनिर्मित) | लंबी निर्माण अवधि |
| पदचिह्न | छोटा | बड़ी भूमि की आवश्यकता |
| रखरखाव | स्वतंत्र डिब्बे | जटिल रखरखाव |
| तैनाती | फ़ैक्टरी असेंबल की गई | ऑन-साइट असेंबली |
| स्मार्ट मॉनिटरिंग | का समर्थन किया | अक्सर सीमित |
यूरोपीय शैली के कॉम्पैक्ट सबस्टेशन परियोजना आवश्यकताओं के आधार पर विभिन्न कॉन्फ़िगरेशन में उपलब्ध हैं।
| पैरामीटर | विशिष्ट मूल्य |
|---|---|
| रेटेड वोल्टेज | 6kV - 35kV |
| रेटेड क्षमता | 100 केवीए - 2500 केवीए |
| कम वोल्टेज आउटपुट | 400V/415V |
| सुरक्षा स्तर | आईपी54 |
| ठंडा करने की विधि | वायु शीतलन या तेल शीतलन |
| परिचालन जीवन काल | 25-30 वर्ष |
मॉड्यूलर डिज़ाइन विशिष्ट अनुप्रयोगों के अनुरूप वोल्टेज स्तर, ट्रांसफार्मर प्रकार और निगरानी प्रणालियों के अनुकूलन की अनुमति देता है।
यूरोपीय शैली के कॉम्पैक्ट बॉक्स सबस्टेशन उनकी बहुमुखी प्रतिभा और कॉम्पैक्ट डिजाइन के कारण विभिन्न उद्योगों में व्यापक रूप से उपयोग किए जाते हैं।
ये सबस्टेशन चुनौतीपूर्ण वातावरण और दूरदराज के स्थानों में भी कुशल बिजली वितरण को सक्षम बनाते हैं।
पारंपरिक सबस्टेशनों की तुलना में यूरोपीय कॉम्पैक्ट सबस्टेशन की स्थापना प्रक्रिया काफी सरल है।
जैसे-जैसे बिजली की मांग बढ़ती जा रही है और शहरी भूमि तेजी से सीमित होती जा रही है, कॉम्पैक्ट सबस्टेशन आधुनिक बिजली बुनियादी ढांचे का एक अनिवार्य घटक बनते जा रहे हैं।
भविष्य के नवाचारों में शामिल होने की उम्मीद है:
निर्माता जैसेलुगाओस्मार्ट शहरों, नवीकरणीय ऊर्जा प्रणालियों और टिकाऊ बुनियादी ढांचे की बढ़ती जरूरतों को पूरा करने के लिए कॉम्पैक्ट सबस्टेशन प्रौद्योगिकियों में लगातार सुधार कर रहे हैं।
यूरोपीय सबस्टेशन उच्च-वोल्टेज, ट्रांसफार्मर और कम-वोल्टेज अनुभागों के लिए अलग-अलग डिब्बों का उपयोग करते हैं, जिससे सुरक्षा और रखरखाव लचीलेपन में सुधार होता है। अमेरिकी सबस्टेशन अक्सर एकल सीलबंद संरचना का उपयोग करते हैं।
परियोजना की आवश्यकताओं के आधार पर विशिष्ट क्षमताएँ 100 केवीए से लेकर 2500 केवीए तक होती हैं।
स्थापना अक्सर कुछ दिनों के भीतर पूरी की जा सकती है क्योंकि उपकरण पूर्वनिर्मित और फ़ैक्टरी परीक्षणित होता है।
हाँ। इनका व्यापक रूप से सौर खेतों, पवन ऊर्जा प्रणालियों और वितरित ऊर्जा नेटवर्क में उपयोग किया जाता है।
उचित रखरखाव के साथ अधिकांश यूरोपीय कॉम्पैक्ट सबस्टेशनों का परिचालन जीवनकाल लगभग 25-30 वर्षों का होता है।
The यूरोपीय शैली कॉम्पैक्ट पूर्ण बॉक्स ट्रांसफार्मर सबस्टेशनबिजली वितरण प्रौद्योगिकी की अगली पीढ़ी का प्रतिनिधित्व करता है। अपने एकीकृत डिजाइन, तेज इंस्टॉलेशन, उच्च सुरक्षा मानकों और स्मार्ट निगरानी क्षमताओं के साथ, यह आधुनिक विद्युत बुनियादी ढांचे के लिए एक विश्वसनीय और कुशल समाधान प्रदान करता है।
शहरी पावर ग्रिड से लेकर नवीकरणीय ऊर्जा परियोजनाओं तक, यह कॉम्पैक्ट सबस्टेशन तकनीक दुनिया भर में बिजली वितरित करने के तरीके को बदल रही है। अग्रणी निर्माता पसंद करते हैंलुगाओइस क्षेत्र में नवाचार करना जारी रखें, उन्नत समाधान प्रदान करें जो दक्षता, स्थिरता और परिचालन विश्वसनीयता में सुधार करें।
यदि आप अपनी परियोजना आवश्यकताओं के अनुरूप उच्च-प्रदर्शन वाले कॉम्पैक्ट सबस्टेशन समाधान की तलाश में हैं,हमसे संपर्क करेंआज यह जानने के लिए कि कैसे LUGAO पेशेवर विशेषज्ञता और उन्नत इंजीनियरिंग समाधानों के साथ आपकी बिजली वितरण आवश्यकताओं का समर्थन कर सकता है।
