हाथअयस्क हटाने योग्य एसी धातु संलग्न स्विचगियरमध्यम-वोल्टेज विद्युत वितरण प्रणालियों में महत्वपूर्ण भूमिका निभाता है। सुरक्षा, लचीलेपन और परिचालन दक्षता के लिए डिज़ाइन किया गया, इस उन्नत स्विचगियर समाधान में अलग-अलग डिब्बे, निकासी योग्य सर्किट ब्रेकर और मजबूत आर्क-प्रतिरोधी सुरक्षा शामिल है। इस व्यापक मार्गदर्शिका में, हम इसकी संरचना, तकनीकी मापदंडों, अनुप्रयोग परिदृश्यों, लाभों, स्थापना आवश्यकताओं, रखरखाव रणनीतियों और चयन दिशानिर्देशों का पता लगाते हैं। यह लेख इस बात पर भी प्रकाश डालता है कि कैसेलुगाओ पावरवैश्विक औद्योगिक और उपयोगिता आवश्यकताओं के अनुरूप विश्वसनीय, मानकों के अनुरूप स्विचगियर सिस्टम प्रदान करता है।

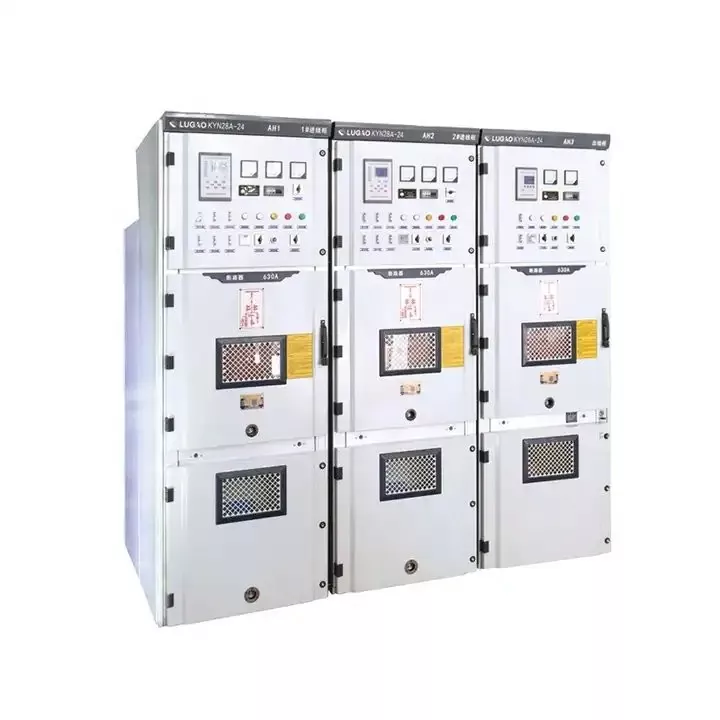

आर्मर्ड रिमूवेबल एसी मेटल एनक्लोज्ड स्विचगियर एक प्रकार का मीडियम-वोल्टेज स्विचगियर सिस्टम है जिसे पूरी तरह से मेटल-क्लैड संरचना और निकासी योग्य (हटाने योग्य) कार्यात्मक इकाइयों के साथ डिज़ाइन किया गया है। इसका उपयोग आमतौर पर विद्युत ऊर्जा प्राप्त करने, वितरित करने, नियंत्रित करने और सुरक्षा के लिए 3.6kV-40.5kV AC बिजली प्रणालियों में किया जाता है।
"बख्तरबंद" संरचना का मतलब है कि आंतरिक डिब्बों को ग्राउंडेड धातु विभाजन द्वारा अलग किया जाता है, जो बेहतर सुरक्षा प्रदान करता है और दोष प्रसार को रोकता है। "हटाने योग्य" या "निकासी योग्य" सुविधा सर्किट ब्रेकर इकाई को संदर्भित करती है जिसे सेवा, परीक्षण और डिस्कनेक्ट किए गए पदों के बीच सुरक्षित रूप से ले जाया जा सकता है।
विद्युत सुरक्षा, परिचालन निरंतरता और बुद्धिमान ग्रिड प्रबंधन की बढ़ती मांगों के साथ, पारंपरिक ओपन-टाइप स्विचगियर सिस्टम अब पर्याप्त नहीं हैं। आधुनिक सबस्टेशनों और औद्योगिक संयंत्रों की आवश्यकता है:
बख्तरबंद हटाने योग्य धातु संलग्न स्विचगियर मैकेनिकल इंटरलॉकिंग सिस्टम, मेटल-क्लैड अलगाव और निकासी योग्य ब्रेकर को एकीकृत करके इन आवश्यकताओं को पूरा करता है।
एक मानक बख्तरबंद स्विचगियर पैनल में कई अलग-अलग डिब्बे होते हैं:
| कम्पार्टमेंट | समारोह |
|---|---|
| बसबार कम्पार्टमेंट | यहां मुख्य बसबार और शाखा बसबार हैं |
| सर्किट ब्रेकर कम्पार्टमेंट | इसमें निकासी योग्य वैक्यूम सर्किट ब्रेकर शामिल है |
| केबल कम्पार्टमेंट | इनकमिंग/आउटगोइंग केबल के लिए कनेक्शन |
| नियंत्रण कम्पार्टमेंट | सुरक्षा रिले, मीटर, नियंत्रण उपकरण |
यह डिज़ाइन पूर्ण सिस्टम शटडाउन के बिना सुरक्षित रखरखाव को सक्षम बनाता है।
एकाधिक इंटरलॉक तंत्र असुरक्षित संचालन को रोकते हैं, जैसे:
विशिष्ट तकनीकी मापदंडों में शामिल हैं:
| पैरामीटर | विशिष्ट मूल्य |
|---|---|
| रेटेड वोल्टेज | 3.6kV - 40.5kV |
| वर्तमान मूल्यांकित | 630ए - 3150ए |
| रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट | 20kA - 40kA |
| सुरक्षा स्तर | IP4X (संलग्नक) |
| मानकों | आईईसी 62271-200/जीबी/टी 3906 |
अंतरराष्ट्रीय मानकों का अनुपालन सुरक्षा, इन्सुलेशन समन्वय और आर्क दोष रोकथाम सुनिश्चित करता है।
वैक्यूम सर्किट ब्रेकर तकनीक प्रदान करती है:
मॉड्यूलर पैनल डिज़ाइन भविष्य में लोड वृद्धि के लिए आसान सिस्टम विस्तार की अनुमति देता है।
उच्च-लोड और उच्च-फ़ॉल्ट-वर्तमान वातावरण में, बख्तरबंद हटाने योग्य स्विचगियर सिस्टम स्थिरता में काफी सुधार करता है।
उचित रखरखाव सामान्य परिचालन स्थितियों के तहत सेवा जीवन को 20-30 वर्षों से अधिक बढ़ा सकता है।
सही बख़्तरबंद हटाने योग्य एसी धातु संलग्न स्विचगियर का चयन करने के लिए मूल्यांकन की आवश्यकता होती है:
लुगाओ पावरआईईसी मानकों और ग्राहक-विशिष्ट आवश्यकताओं का अनुपालन सुनिश्चित करते हुए, परियोजना विनिर्देशों के आधार पर अनुकूलित इंजीनियरिंग समाधान प्रदान करता है।
मेटल-क्लैड स्विचगियर में सभी डिब्बों के बीच पूरी तरह से ग्राउंडेड मेटल पार्टिशन होते हैं, जबकि सामान्य मेटल-क्लैड स्विचगियर में पूर्ण अलगाव नहीं हो सकता है।
निकासी योग्य प्रकार तेजी से रखरखाव की अनुमति देते हैं और डाउनटाइम को कम करते हैं, जिससे परिचालन दक्षता में सुधार होता है।
महत्वपूर्ण बुनियादी ढांचे और उच्च शॉर्ट-सर्किट वातावरण के लिए, आर्क-प्रतिरोधी संरचनाएं कर्मियों की सुरक्षा को महत्वपूर्ण रूप से बढ़ाती हैं।
उचित रखरखाव के साथ, सेवा जीवन आमतौर पर 20 वर्ष से अधिक हो जाता है।
बख्तरबंद हटाने योग्य एसी मेटल संलग्न स्विचगियर मध्यम-वोल्टेज वितरण प्रणालियों के विकास का प्रतिनिधित्व करता है। इसका बख्तरबंद निर्माण, निकासी योग्य ब्रेकर डिजाइन, उन्नत इंटरलॉकिंग तंत्र और अंतरराष्ट्रीय मानकों का अनुपालन इसे आधुनिक सबस्टेशनों और औद्योगिक बिजली प्रणालियों के लिए एक विश्वसनीय और सुरक्षित विकल्प बनाता है।
जैसे-जैसे वैश्विक ऊर्जा अवसंरचना अधिक जटिल होती जा रही है और विश्वसनीयता की आवश्यकताएं बढ़ती जा रही हैं, एक विश्वसनीय निर्माता का चयन करना आवश्यक है।लुगाओ पावरदुनिया भर में विविध परियोजना आवश्यकताओं के अनुरूप उच्च-प्रदर्शन, मानकों-अनुपालक स्विचगियर समाधान प्रदान करने के लिए प्रतिबद्ध है।
क्या आप अपने अगले प्रोजेक्ट के लिए विश्वसनीय आर्मर्ड रिमूवेबल एसी मेटल एनक्लोज्ड स्विचगियर समाधान खोज रहे हैं?
आज लुगाओ पावर के साथ भागीदार -हमसे संपर्क करेंअनुकूलित तकनीकी सहायता, प्रतिस्पर्धी कोटेशन और विशेषज्ञ इंजीनियरिंग परामर्श के लिए।
