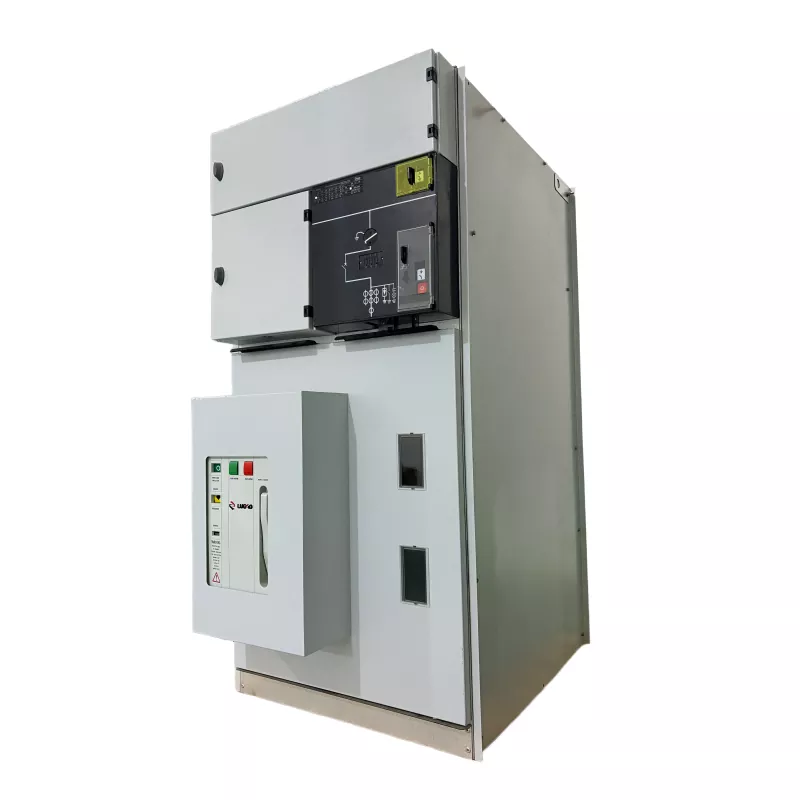

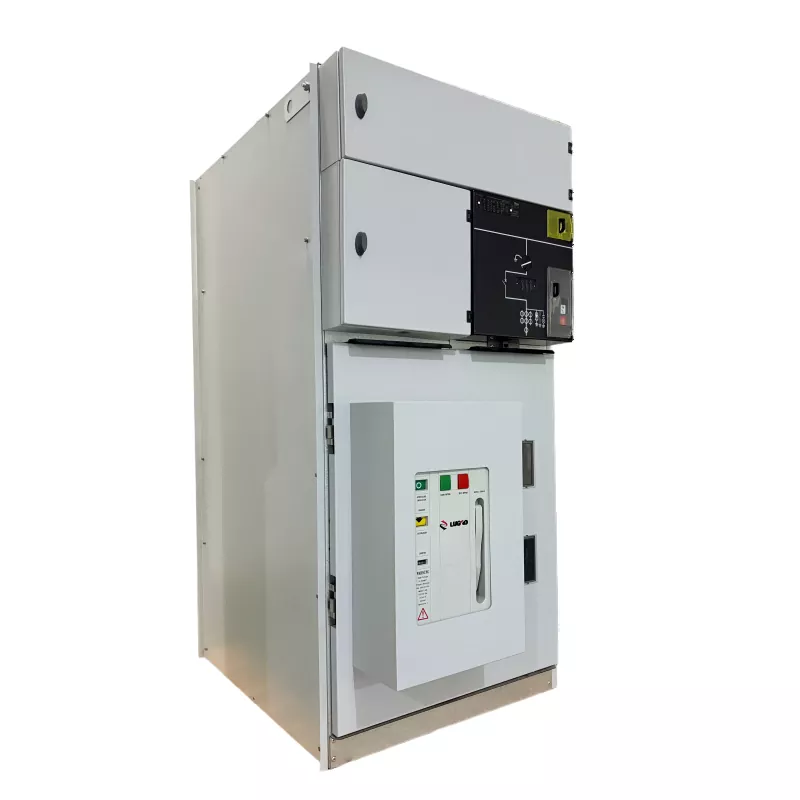

वीसीबी के साथ इनडोर गैस इंसुलेटेड रिंग मेन यूनिट स्विचगियर पैनल

पेशेवर निर्माता के रूप में, हम आपको वीसीबी के साथ उच्च गुणवत्ता वाले इनडोर गैस इंसुलेटेड रिंग मेन यूनिट स्विचगियर पैनल प्रदान करना चाहते हैं। यह एक कॉम्पैक्ट मध्यम-वोल्टेज वितरण उपकरण है जिसे आधुनिक विद्युत नेटवर्क में विश्वसनीय बिजली नियंत्रण, सुरक्षा और स्विचिंग के लिए डिज़ाइन किया गया है। यह वैक्यूम सर्किट ब्रेकर (वीसीबी) तकनीक को गैस-इंसुलेटेड स्विचगियर संरचना के साथ एकीकृत करता है, जो इनडोर वातावरण में सुरक्षित और कुशल संचालन प्रदान करता है।

इस प्रकार कारिंग मेन यूनिट (आरएमयू)विद्युत सर्किट को जोड़ने, सुरक्षा और अलग करने के लिए मध्यम-वोल्टेज बिजली वितरण प्रणालियों में व्यापक रूप से उपयोग किया जाता है। सीलबंद गैस इन्सुलेशन और वैक्यूम रुकावट तकनीक के साथ, वीसीबी के साथ इंडोर गैस इंसुलेटेड रिंग मेन यूनिट स्विचगियर पैनल उत्कृष्ट आर्क-बुझाने का प्रदर्शन, मजबूत इन्सुलेशन क्षमता और न्यूनतम रखरखाव आवश्यकताओं की पेशकश करता है।

मुख्य तकनीकी पैरामीटर

नहीं।	वस्तु		इकाई	पैरामीटर
1	रेटेड वोल्टेज		के.वी	12	24	36	40.5
2	वर्तमान मूल्यांकित		A	630/1250
3	रेटेड आवृत्ति		हर्ट्ज	50/60
4	1-मिनट पावर फ़्रीक्वेंसी वोल्टेज का सामना करती है	कुल मूल्य	के.वी	42	55	80	95
		ब्रेक प्वाइंट		48	65	95	110
5	बिजली का आवेग वोल्टेज का सामना करता है	कुल मूल्य	के.वी	75	125/150	170	95
		ब्रेक प्वाइंट		85	150/160	185	215
6	रेटेड शॉर्ट-टाइम करंट झेलें	मुख्य सर्किट	के.ए	25/2एस
		ग्राउंडिंग सर्किट		25/2एस
7	रेटेड पीक करंट झेलने योग्य		के.ए	63			50
8	रेटेड ट्रांसफर करंट		A	1300~1700
9	रेटेड लोड क्लोजिंग ब्रेकिंग करंट		A	630
10	रेटेड केबल चार्जिंग ब्रेकिंग करंट		A	50/10
11	अनलोड ट्रांसफार्मर ब्रेकिंग करंट		A	20
12	केबल चार्जिंग ग्राउंड फॉल्ट ब्रेकिंग करंट		A	100			80
13	रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट		के.ए	20
14	रेटेड शॉर्ट-सर्किट क्लोजिंग करंट		के.ए	63			50
15	संरक्षण वर्ग			आईपी3एक्स
16	लोड स्विच जीवन		समय	5000
17	ग्राउंडिंग स्विच लाइफ		समय	5000

तकनीकी निर्देश

मुख्य विद्युत पैरामीटर

• रेटेड वोल्टेज: 12kV / 24kV / 36kV
• रेटेड आवृत्ति: 50 हर्ट्ज / 60 हर्ट्ज
• रेटेड करंट: 630A - 1250A
• शॉर्ट सर्किट ब्रेकिंग करंट: 25kA तक
• पावर फ्रीक्वेंसी झेलने वाला वोल्टेज: ≥ 42kV
• बिजली के आवेग का प्रतिरोध वोल्टेज: ≥ 75kV

संरचनात्मक विशेषताएं

• गैस इंसुलेटेड कॉम्पैक्ट स्विचगियर डिज़ाइन
• एकीकृत वैक्यूम सर्किट ब्रेकर (वीसीबी)
• उच्च विश्वसनीयता के लिए पूरी तरह से सीलबंद टैंक संरचना
• लचीली बिजली वितरण के लिए मॉड्यूलर कॉन्फ़िगरेशन
• इनडोर स्थापना के लिए उपयुक्त

अनुप्रयोग

The वीसीबी के साथ इनडोर गैस इंसुलेटेड रिंग मेन यूनिट स्विचगियर पैनलमध्यम-वोल्टेज वितरण नेटवर्क में व्यापक रूप से लागू किया जाता है जहां विश्वसनीय स्विचिंग और सुरक्षा की आवश्यकता होती है।

• शहरी विद्युत वितरण नेटवर्क
• औद्योगिक बिजली आपूर्ति प्रणाली
• वाणिज्यिक भवन और आवासीय समुदाय
• रेलवे और परिवहन बुनियादी ढाँचा
• खनन और धातुकर्म उद्योग
• विद्युत पारेषण एवं वितरण परियोजनाएँ
• नवीकरणीय ऊर्जा ग्रिड कनेक्शन

प्रमुख विशेषताऐं

• सीलबंद वैक्यूम सर्किट ब्रेकर डिज़ाइन– दवीसीबी के साथ इनडोर गैस इंसुलेटेड रिंग मेन यूनिट स्विचगियर पैनलस्टेनलेस-स्टील गैस चैम्बर में स्थापित एक ठोस-सीलबंद वैक्यूम सर्किट ब्रेकर का उपयोग करता है। यह डिज़ाइन मुख्य सर्किट में आर्किंग को समाप्त करता है और उच्च इन्सुलेशन विश्वसनीयता के साथ लंबी विद्युत सेवा जीवन सुनिश्चित करता है।
• पूरी तरह से सील और रखरखाव-मुक्त संरचना- सभी उच्च-वोल्टेज घटक जैसे बसबार, डिस्कनेक्ट स्विच, वीसीबी और वर्तमान ट्रांसफार्मर एक सीलबंद गैस टैंक के अंदर संलग्न हैं, जो उन्हें धूल, नमी और बाहरी संदूषण से बचाते हैं।
• सघन संरचना- एकीकृत डिज़ाइन स्थापना स्थान को काफी कम कर देता है, जिससे यह इनडोर सबस्टेशनों, पूर्वनिर्मित सबस्टेशनों और सीमित विद्युत कक्ष स्थान वाली परियोजनाओं के लिए आदर्श बन जाता है।
• उच्च परिचालन सुरक्षा- गलत संचालन को रोकने और सुरक्षित सिस्टम संचालन सुनिश्चित करने के लिए पांच-प्रूफ मैकेनिकल इंटरलॉक सिस्टम और एक दिशात्मक दबाव राहत चैनल से लैस।
• स्मार्ट वितरण संगतता- इलेक्ट्रिक संचालन और स्वचालन के लिए आरक्षित इंटरफेस लुगाओ के सख्त गुणवत्ता नियंत्रण और विश्वसनीय विनिर्माण मानकों द्वारा समर्थित आधुनिक बुद्धिमान बिजली वितरण नेटवर्क में आसान एकीकरण की अनुमति देते हैं।

लुगाओ को क्यों चुनें?

• पेशेवर निर्माता – लुगाओ पावरउच्च-वोल्टेज और मध्यम-वोल्टेज विद्युत पारेषण और वितरण उपकरण में विशेषज्ञता।
• उन्नत उत्पादन प्रौद्योगिकी- सटीक विनिर्माण प्रक्रियाएं और व्यापक परीक्षण प्रणालियां उत्पाद की विश्वसनीयता सुनिश्चित करती हैं।
• सख्त गुणवत्ता नियंत्रण- वीसीबी के साथ इंडोर गैस इंसुलेटेड रिंग मेन यूनिट स्विचगियर पैनल अंतरराष्ट्रीय मानकों का अनुपालन करता हैआईएसओ9001, एसजीएस, सीसीसी और सीई प्रमाणपत्र.
• उद्योग के अनुभव- ड्राई टाइप ट्रांसफार्मर, तेल में डूबे ट्रांसफार्मर और बिजली वितरण उपकरण में वर्षों की विशेषज्ञता।
• वैश्विक अनुप्रयोग- लुगाओ समाधान दुनिया भर में पावर ग्रिड, उद्योग, परिवहन और बुनियादी ढांचा परियोजनाओं में व्यापक रूप से उपयोग किए जाते हैं।
• तकनीकी समर्थन- पेशेवर सेवा दल वैश्विक ग्राहकों के लिए तकनीकी मार्गदर्शन और दीर्घकालिक सहायता प्रदान करता है।

अक्सर पूछे जाने वाले प्रश्न

1. वीसीबी के साथ इंडोर गैस इंसुलेटेड रिंग मेन यूनिट स्विचगियर पैनल का मुख्य कार्य क्या है?

The वीसीबी के साथ इनडोर गैस इंसुलेटेड रिंग मेन यूनिट स्विचगियर पैनलमध्यम-वोल्टेज बिजली वितरण प्रणालियों के लिए डिज़ाइन किया गया है। यह विद्युत सर्किटों की विश्वसनीय स्विचिंग, सुरक्षा और अलगाव प्रदान करता है, जिससे शहरी ग्रिड, औद्योगिक सुविधाओं और सबस्टेशनों में स्थिर बिजली आपूर्ति और सुरक्षित संचालन सुनिश्चित होता है।

2. आरएमयू में वैक्यूम सर्किट ब्रेकर (वीसीबी) का उपयोग करने के क्या फायदे हैं?

एक वैक्यूम सर्किट ब्रेकर उत्कृष्ट आर्क-बुझाने की क्षमता, लंबे विद्युत जीवन और न्यूनतम रखरखाव आवश्यकताओं की पेशकश करता है। जब गैस-इन्सुलेटेड आरएमयू संरचना में एकीकृत किया जाता है, तो यह स्विचिंग विश्वसनीयता, परिचालन सुरक्षा और समग्र उपकरण स्थायित्व में सुधार करता है।

3. वीसीबी के साथ लुगाओ इंडोर गैस इंसुलेटेड रिंग मेन यूनिट स्विचगियर पैनल आमतौर पर कहाँ स्थापित किया जाता है?

यह व्यापक रूप से कॉम्पैक्ट सबस्टेशनों, औद्योगिक संयंत्रों, वाणिज्यिक भवनों, आवासीय समुदायों, रेलवे और नवीकरणीय ऊर्जा वितरण प्रणालियों जैसे इनडोर बिजली वितरण वातावरण में स्थापित किया गया है जहां अंतरिक्ष दक्षता और उच्च विश्वसनीयता की आवश्यकता होती है।

4. गैस इंसुलेटेड के लिए लुगाओ को क्यों चुनेंआरएमयू स्विचगियर?

लुगाओ उन्नत विनिर्माण प्रौद्योगिकी, सख्त गुणवत्ता नियंत्रण और ISO9001, एसजीएस, सीसीसी और सीई सहित अंतर्राष्ट्रीय प्रमाणपत्रों द्वारा समर्थित विश्वसनीय बिजली वितरण उपकरण प्रदान करता है। ट्रांसफार्मर और बिजली उपकरणों में मजबूत विशेषज्ञता के साथ, लुगाओ वैश्विक बिजली बुनियादी ढांचा परियोजनाओं के लिए स्थिर प्रदर्शन, लंबी सेवा जीवन और पेशेवर तकनीकी सहायता प्रदान करता है।
