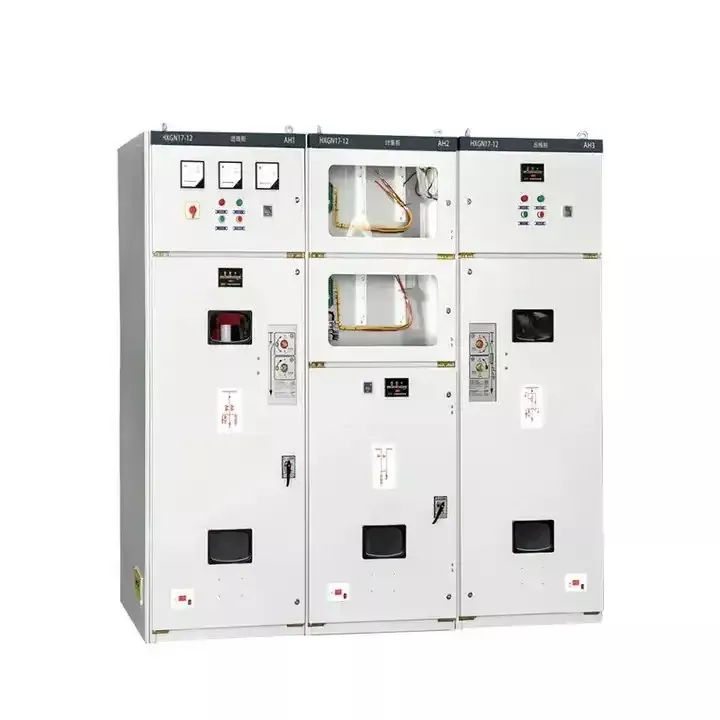

रिंग मेन यूनिट क्या है और यह आधुनिक विद्युत वितरण में कैसे काम करती है

A रिंग मेन यूनिट (आरएमयू)आधुनिक मध्यम-वोल्टेज बिजली वितरण प्रणालियों में, विशेष रूप से शहरी नेटवर्क, औद्योगिक सुविधाओं और नवीकरणीय ऊर्जा बुनियादी ढांचे में महत्वपूर्ण भूमिका निभाता है। यह गहन मार्गदर्शिका बताती है कि रिंग मेन यूनिट क्या है, यह कैसे काम करती है, इसके आंतरिक घटक, प्रमुख प्रकार, अनुप्रयोग, फायदे और अपने प्रोजेक्ट के लिए सही आरएमयू का चयन कैसे करें।

विषयसूची

1. रिंग मुख्य इकाइयों का परिचय
2. रिंग मेन यूनिट कैसे काम करती है?
3. रिंग मेन यूनिट के प्रमुख घटक
4. रिंग मुख्य इकाइयों के प्रकार
5. रिंग मुख्य इकाई तकनीकी विशिष्टताएँ
6. रिंग मुख्य इकाइयों के अनुप्रयोग
7. रिंग मेन यूनिट का उपयोग करने के लाभ
8. सही रिंग मेन यूनिट का चयन कैसे करें
9. रिंग मेन यूनिट बनाम पारंपरिक स्विचगियर
10. रखरखाव और सुरक्षा संबंधी विचार
11. अक्सर पूछे जाने वाले प्रश्नों

1. रिंग मुख्य इकाइयों का परिचय

रिंग मेन यूनिट एक कॉम्पैक्ट, धातु-संलग्न स्विचगियर है जिसे मध्यम-वोल्टेज बिजली वितरण के लिए डिज़ाइन किया गया है, आमतौर पर 6kV से 40.5kV तक। रिंग मेन यूनिट का प्राथमिक कार्य एक बंद-लूप (रिंग) वितरण नेटवर्क बनाकर विश्वसनीय और निरंतर बिजली आपूर्ति सुनिश्चित करना है।

रेडियल सिस्टम के विपरीत, रिंग मेन यूनिट दो दिशाओं से बिजली की आपूर्ति करने की अनुमति देती है। यदि एक खंड विफल हो जाता है, तो बिजली को तुरंत पुन: रूट किया जा सकता है, जिससे अस्पतालों, डेटा केंद्रों, वाणिज्यिक परिसरों और स्मार्ट शहरों जैसे महत्वपूर्ण बुनियादी ढांचे के लिए आरएमयू अपरिहार्य हो जाते हैं।

2. रिंग मेन यूनिट कैसे काम करती है?

एक रिंग मेन यूनिट एक रिंग टोपोलॉजी में कई वितरण फीडरों को जोड़कर संचालित होती है। प्रत्येक आरएमयू में आमतौर पर निम्न शामिल होते हैं:

• दो इनकमिंग फीडर स्विच
• एक आउटगोइंग ट्रांसफार्मर सुरक्षा इकाई

सामान्य ऑपरेशन के तहत, रिंग के माध्यम से बिजली निर्बाध रूप से प्रवाहित होती है। यदि किसी फीडर पर कोई खराबी आती है, तो वैकल्पिक पथ के माध्यम से बिजली आपूर्ति बनाए रखते हुए दोषपूर्ण खंड को अलग किया जा सकता है। यह स्व-उपचार क्षमता एक प्रमुख कारण है कि रिंग मेन इकाइयों को आधुनिक ग्रिडों में व्यापक रूप से अपनाया जाता है।

3. रिंग मुख्य इकाई के प्रमुख घटक

एक मानक रिंग मेन यूनिट कई घटकों को एक एकल कॉम्पैक्ट बाड़े में एकीकृत करती है:

• लोड ब्रेक स्विच (एलबीएस):लोड स्थितियों के तहत सर्किट को नियंत्रित और अलग करना।
• परिपथ वियोजक:शॉर्ट-सर्किट और ओवरलोड सुरक्षा प्रदान करता है।
• बसबार प्रणाली:डिब्बों के बीच आंतरिक रूप से शक्ति वितरित करता है।
• सुरक्षा रिले:दोषों का पता लगाएं और अलगाव को ट्रिगर करें।
• अर्थिंग स्विच:रखरखाव के दौरान सुरक्षा सुनिश्चित करता है।

निर्माताओं को पसंद हैलुगाओपरिचालन विश्वसनीयता और जीवनकाल बढ़ाने के लिए उन्नत इन्सुलेशन और सीलिंग प्रौद्योगिकियों को एकीकृत करें।

4. रिंग मुख्य इकाइयों के प्रकार

रिंग मुख्य इकाइयों को इन्सुलेशन माध्यम और कार्यात्मक डिजाइन के आधार पर वर्गीकृत किया जा सकता है:

4.1 गैस-इंसुलेटेड रिंग मेन यूनिट (जीआईएस आरएमयू)

इन्सुलेशन के लिए SF6 गैस का उपयोग करता है, जो कॉम्पैक्ट आकार, उच्च ढांकता हुआ ताकत और उत्कृष्ट पर्यावरण संरक्षण प्रदान करता है।

4.2 एयर-इंसुलेटेड रिंग मेन यूनिट (एआईएस आरएमयू)

इन्सुलेशन के रूप में हवा पर निर्भर करता है, इनडोर इंस्टॉलेशन के लिए उपयुक्त जहां जगह की कमी होती है।

4.3 सॉलिड इंसुलेटेड रिंग मेन यूनिट

एपॉक्सी राल या ठोस ढांकता हुआ सामग्री का उपयोग करता है, एसएफ 6 गैस को खत्म करता है और पर्यावरण-अनुकूल बिजली प्रणालियों का समर्थन करता है।

5. रिंग मुख्य इकाई तकनीकी विशिष्टताएँ

6. रिंग मुख्य इकाइयों के अनुप्रयोग

रिंग मेन इकाइयाँ विभिन्न क्षेत्रों में तैनात की गई हैं:

• शहरी और ग्रामीण बिजली वितरण नेटवर्क
• औद्योगिक संयंत्र और विनिर्माण सुविधाएं
• वाणिज्यिक भवन और आवासीय परिसर
• नवीकरणीय ऊर्जा सबस्टेशन
• रेलवे और मेट्रो प्रणाली

अपने मॉड्यूलर डिज़ाइन के कारण, आरएमयू स्केलेबल और भविष्य के लिए तैयार बिजली प्रणालियों के लिए आदर्श हैं।

7. रिंग मेन यूनिट का उपयोग करने के लाभ

• दोहरे फ़ीड डिज़ाइन के माध्यम से उच्च आपूर्ति विश्वसनीयता
• कॉम्पैक्ट पदचिह्न और जगह बचाने वाली स्थापना
• बढ़ी हुई परिचालन सुरक्षा
• कम रखरखाव की आवश्यकताएं
• स्मार्ट ग्रिड स्वचालन के साथ संगतता

ये फायदे रिंग मेन यूनिट्स को आधुनिक मध्यम-वोल्टेज वितरण के लिए एक पसंदीदा समाधान बनाते हैं।

8. सही रिंग मेन यूनिट का चयन कैसे करें

रिंग मेन यूनिट का चयन करते समय निम्नलिखित कारकों पर विचार करें:

1. रेटेड वोल्टेज और वर्तमान आवश्यकताएँ
2. स्थापना वातावरण (इनडोर/आउटडोर)
3. इन्सुलेशन प्रौद्योगिकी प्राथमिकता
4. सुरक्षा और स्वचालन सुविधाएँ
5. आईईसी मानकों का अनुपालन

लुगाओ जैसे अनुभवी निर्माताओं से विस्तृत उत्पाद दस्तावेज़ीकरण की समीक्षा करने से निर्णय लेने की प्रक्रिया काफी सरल हो सकती है।

9. रिंग मेन यूनिट बनाम पारंपरिक स्विचगियर

10. रखरखाव और सुरक्षा संबंधी विचार

हालाँकि रिंग मेन इकाइयाँ न्यूनतम रखरखाव के लिए डिज़ाइन की गई हैं, लेकिन समय-समय पर निरीक्षण आवश्यक है। मुख्य रखरखाव प्रथाओं में शामिल हैं:

• बाड़ों और मुहरों का दृश्य निरीक्षण
• स्विचिंग तंत्र का कार्यात्मक परीक्षण
• इन्सुलेशन प्रदर्शन की निगरानी करना

लुगाओ के आधुनिक आरएमयू में सीलबंद-फॉर-लाइफ डिज़ाइन शामिल हैं, जो ऑन-साइट रखरखाव को कम करते हैं और सुरक्षा में सुधार करते हैं।

अक्सर पूछे जाने वाले प्रश्न (FAQ)

Q1: रिंग मेन यूनिट का उपयोग किस वोल्टेज स्तर के लिए किया जाता है?

रिंग मेन यूनिट का उपयोग आमतौर पर 6kV से 40.5kV तक के मध्यम-वोल्टेज नेटवर्क में किया जाता है।

Q2: क्या रिंग मेन यूनिट बाहरी स्थापना के लिए उपयुक्त है?

हाँ, कई रिंग मेन इकाइयाँ बाहरी और कठोर वातावरण के लिए उच्च आईपी रेटिंग के साथ डिज़ाइन की गई हैं।

Q3: रिंग मेन यूनिट कितने समय तक चलती है?

उचित डिज़ाइन और न्यूनतम रखरखाव के साथ, एक रिंग मेन यूनिट 25-30 वर्षों तक विश्वसनीय रूप से काम कर सकती है।

Q4: क्या रिंग मेन इकाइयाँ पर्यावरण के अनुकूल हैं?

पर्यावरण संबंधी नियमों को पूरा करने के लिए सॉलिड इंसुलेटेड और एसएफ6-मुक्त रिंग मेन इकाइयों को तेजी से अपनाया जा रहा है।

अंत में, रिंग मेन यूनिट आधुनिक बिजली वितरण की आधारशिला है, जो विश्वसनीयता, सुरक्षा और स्केलेबिलिटी प्रदान करती है। चाहे आप किसी मौजूदा नेटवर्क को अपग्रेड कर रहे हों या एक नया मीडियम-वोल्टेज सिस्टम डिजाइन कर रहे हों, सही आरएमयू का चयन करना महत्वपूर्ण है। यदि आप इंजीनियरिंग विशेषज्ञता द्वारा समर्थित सिद्ध रिंग मेन यूनिट समाधान की तलाश में हैं, तो लुगाओ वैश्विक मानकों के अनुरूप एक व्यापक पोर्टफोलियो प्रदान करता है। तकनीकी परामर्श, अनुकूलित समाधान या मूल्य निर्धारण विवरण के लिए बेझिझक संपर्क करेंहमसे संपर्क करेंआज ही और एक स्मार्ट और अधिक विश्वसनीय बिजली नेटवर्क की ओर अगला कदम उठाएं।
