​पावर ट्रांसफार्मर किससे बने होते हैं?

ट्रान्सफ़ॉर्मरसभी प्रकार की सावधानीपूर्वक चुनी गई सामग्रियों को एक साथ रखें। प्रत्येक को उसके विद्युत, चुंबकीय, थर्मल या यांत्रिक गुणों के लिए चुना जाता है। ट्रांसफार्मर में मिश्रण यह संतुलन बनाता है कि यह कितनी अच्छी तरह काम करता है, यह कितना विश्वसनीय रहता है और इसकी लागत क्या है। सामग्री की पसंद वास्तव में इसके समग्र कार्य को आकार देती है और यह कितने समय तक चलती है।

मुख्य सामग्री: चुंबकीय मार्ग

ट्रांसफार्मर में कोर विशेष विद्युत स्टील का उपयोग करता है। वह स्टील चुंबकीय प्रवाह को बहुत कुशलता से प्रसारित करता है।

●ग्रेन-ओरिएंटेड सिलिकॉन स्टील, या GOES, कुशल ट्रांसफार्मर के लिए उपाय के रूप में काम करता है। इसमें लगभग 2 से 3.5 प्रतिशत सिलिकॉन होता है। यह विद्युत प्रतिरोधकता को बढ़ाता है और भंवर धारा हानियों को कम करता है। कोल्ड-रोलिंग और एनीलिंग द्वारा दाने संरेखित हो जाते हैं। वे चुंबकीय क्षेत्र की दिशा के अनुरूप होते हैं। यह सेटअप गैर-उन्मुख स्टील की तुलना में हिस्टैरिसीस हानि को 30 प्रतिशत तक कम कर देता है।

●मेटग्लास की तरह अनाकार धातु, वास्तव में उच्च दक्षता वाले सेटअप के लिए एक अन्य विकल्प के रूप में कार्य करती है। यह तेजी से जमने वाला मिश्र धातु है, आमतौर पर बोरान और सिलिकॉन के साथ लोहा। क्रिस्टलीय संरचना के बिना, यह नियमित स्टील की तुलना में कोर हानि को 60 से 70 प्रतिशत तक कम कर देता है। फिर भी, सामग्री में इसकी लागत अधिक है। यह यांत्रिक रूप से भी नाजुक होता है।

●लैमिनेशन कोर बनाते हैं। वे पतली चादरें बिछाते हैं, आमतौर पर 0.23 से 0.35 मिलीमीटर मोटी। इन्सुलेशन सिरेमिक या फॉस्फेट कोटिंग्स से आता है। वे परतों के बीच भंवर धाराओं को रोकते हैं।

कंडक्टर सामग्री: वर्तमान मार्ग

●सिलिका जेल सांसों में चला जाता है। इसमें अक्सर कोबाल्ट क्लोराइड संकेतक शामिल होता है। नमी सोखने पर यह नीले से गुलाबी रंग में बदल जाता है।

●इलेक्ट्रोलाइटिक टफ पिच कॉपर, या ईटीपी, वाइंडिंग का मार्ग प्रशस्त करता है। यह चालकता के लिए अंतर्राष्ट्रीय एनील्ड कॉपर मानक पर 100 से 101 प्रतिशत तक पहुँचता है। इसकी लचीलापन इसे जटिल घुमावदार आकार बनाने में सक्षम बनाती है। एल्यूमीनियम की तुलना में इसमें बेहतर यांत्रिक शक्ति होती है। इससे शॉर्ट सर्किट को अधिक प्रभावी ढंग से संभालने में मदद मिलती है।

●एल्यूमीनियम मिश्र धातुएं उन जगहों पर दिखाई देती हैं जहां लागत बहुत मायने रखती है। वे आयतन के हिसाब से तांबे की लगभग 61 प्रतिशत चालकता प्रदान करते हैं। वज़न के हिसाब से यह केवल 30 प्रतिशत है। वर्तमान क्षमता से मेल खाने के लिए, उन्हें लगभग 1.6 गुना क्रॉस-सेक्शनल क्षेत्र की आवश्यकता होती है। प्लस साइड पर, वे वजन बचाते हैं और कच्चे माल के खर्च में कटौती करते हैं।

●कंडक्टरों पर इन्सुलेशन में क्राफ्ट या थर्मली अपग्रेड प्रकार जैसे पेपर रैप शामिल हैं। डैक्रॉन जैसे पॉलिएस्टर, या नोमेक्स जैसे पॉलियामाइड भी काम करते हैं। वे बारी-बारी से इंसुलेट करते हैं। अक्सर, अतिरिक्त सुरक्षा के लिए उन पर वार्निश या राल लगाया जाता है।

इन्सुलेशन प्रणाली: ढांकता हुआ बैरियर

एक स्तरित इन्सुलेशन सेटअप विद्युत खराबी को होने से बचाता है।

●सेलूलोज़-आधारित सामग्री मुख्य ठोस इन्सुलेशन बनाती है। क्राफ्ट पेपर और प्रेसबोर्ड बिल में फिट बैठते हैं। कभी-कभी वे गर्मी प्रतिरोध के लिए सुगंधित पॉलियामाइड के साथ अपग्रेड होते हैं। छिद्रपूर्ण निर्माण तेल या राल को पूरी तरह से सोखने देता है।

●तरल इन्सुलेशन सामान्य विकल्प के रूप में खनिज तेल के साथ चिपक जाता है। प्राकृतिक और सिंथेटिक एस्टर बेहतर अग्नि सुरक्षा और पर्यावरण-मित्रता के लिए आधार प्राप्त करते हैं। ये तरल पदार्थ 30 किलोवोल्ट से अधिक ढांकता हुआ शक्ति का दावा करते हैं। एस्टर-आधारित वाले का अग्नि बिंदु 300 डिग्री सेल्सियस से ऊपर होता है।

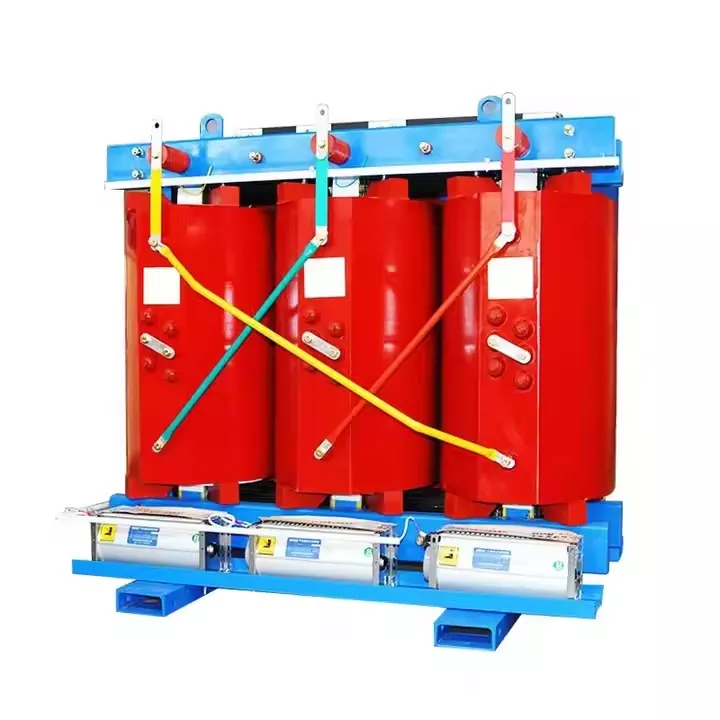

●ठोस कास्टिंग सामग्री संभालशुष्क प्रकार के ट्रांसफार्मर।एपॉक्सी या पॉलिएस्टर रेजिन वाइंडिंग्स को घेरते हैं। वे पर्यावरण से यांत्रिक सहायता और ढाल प्रदान करते हैं। आंशिक निर्वहन 5 पिकोकूलॉम के नीचे रहता है।

संरचनात्मक और सहायक घटक

●कूलिंग उपकरण में एल्यूमीनियम ब्लेड वाले पंखे शामिल हैं। मोटर्स बॉल-बेयरिंग या स्लीव-बेयरिंग डिज़ाइन का उपयोग करते हैं। वे बिना रुके दौड़ने को रेटिंग देते हैं। फ़ोर्स्ड-ऑयल सेटअप में पंप इम्पेलर कांस्य या स्टेनलेस स्टील के होते हैं।

●नियमित अनुप्रयोगों के लिए झाड़ियाँ अक्सर चीनी मिट्टी के बरतन से चिपक जाती हैं। पॉलिमर प्रकार, जैसे सिलिकॉन रबर, हल्के वजन और बर्बरता के प्रतिरोध के लिए भाप उठाते हैं। अंदर, कंडक्टर तांबे के हैं। उन पर चांदी या टिन की परत चढ़ाई जाती है।

●कंजर्वेटर सिस्टम स्टील से निर्मित होते हैं। लचीली झिल्लियाँ, जैसे नाइट्राइल रबर या फ़्लोरोपॉलीमर, तेल को बाहरी हवा से दूर रखती हैं।

●कूलिंग उपकरण में एल्यूमीनियम ब्लेड वाले पंखे शामिल हैं। मोटर्स बॉल-बेयरिंग या स्लीव-बेयरिंग डिज़ाइन का उपयोग करते हैं। वे बिना रुके दौड़ने को रेटिंग देते हैं। फ़ोर्स्ड-ऑयल सेटअप में पंप इम्पेलर कांस्य या स्टेनलेस स्टील के होते हैं।

सुरक्षात्मक और निगरानी घटक

●दबाव राहत उपकरणों में स्टेनलेस स्टील या विशेष पॉलिमर से बने डायाफ्राम होते हैं। वे सटीक दबाव स्तर पर फटते हैं।

●सिलिका जेल सांसों में चला जाता है। इसमें अक्सर कोबाल्ट क्लोराइड संकेतक शामिल होता है। नमी सोखने पर यह नीले से गुलाबी रंग में बदल जाता है।

●निगरानी सेंसर तापमान जांच के लिए PT100 या PT1000 प्लैटिनम प्रतिरोध थर्मामीटर का उपयोग करते हैं। पीज़ोरेसिस्टिव या कैपेसिटिव प्रकार दबाव की निगरानी को संभालते हैं।

विनिर्माण और प्रसंस्करण सामग्री

●संसेचन वार्निश पॉलिएस्टर, एपॉक्सी, या पॉलीयुरेथेन पर आधारित है। वे नमी से रक्षा करते हैं और यांत्रिक स्थिरता जोड़ते हैं।

●चिपकने वाले पदार्थ और सीलेंट सिलिकॉन, पॉलीयुरेथेन, या ब्यूटाइल यौगिकों से बने होते हैं। वे गास्केट और बंधन भागों को सील करते हैं।

●सतह उपचार में जिंक युक्त प्राइमर लगाए जाते हैं। संक्षारण सुरक्षा के लिए पॉलीयुरेथेन टॉपकोट का पालन किया जाता है। सूखी फिल्म की मोटाई आमतौर पर 150 से 250 माइक्रोमीटर तक होती है।
