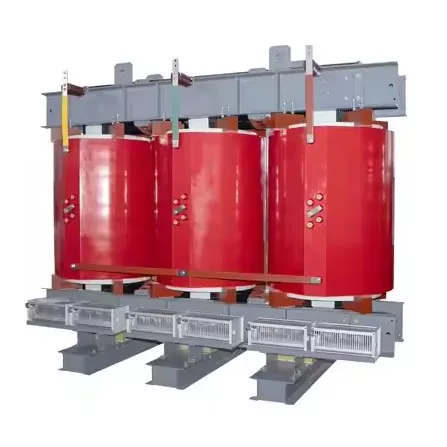

ड्राई-टाइप ट्रांसफार्मर को कैसे ठंडा किया जाता है?

शुष्क प्रकार के ट्रांसफार्मरउन्नत वायु प्रणालियों के माध्यम से शीतलन को संभालें। ये सेटअप बिना किसी तरल शीतलक के गर्मी से छुटकारा दिलाते हैं। ट्रांसफार्मर कितनी अच्छी तरह काम करता है, यह कितने समय तक चलता है और यह उपयोग में सबसे उपयुक्त कहाँ बैठता है, इसमें उनके ठंडा होने का तरीका एक बड़ी भूमिका निभाता है।

उन्हें ठंडा करने के मुख्य तरीके कुछ बुनियादी बातों पर आते हैं। सबसे पहले, प्राकृतिक वायु शीतलन है, जो प्राकृतिक वायु के लिए एएन द्वारा जाता है। यह गर्मी को दूर करने के लिए पूरी तरह से प्राकृतिक संवहन और विकिरण पर निर्भर करता है।

वाइंडिंग्स और कोर में गर्मी बढ़ती है, जिससे इसके चारों ओर की हवा गर्म हो जाती है। वह गर्म हवा हल्की हो जाती है और अपने आप ऊपर उठ जाती है। फिर ठंडी हवा नीचे से अंदर आती है, जबकि गर्म हवा ऊपर के छिद्रों से होकर निकलती है। इससे हर समय एक स्थिर धारा चालू रहती है।

डिजाइनरों ने प्रवाह को बढ़ावा देने के लिए स्मार्ट स्थानों में अंदर वेंट और वायु पथ लगाए हैं। गर्मी को बेहतर ढंग से प्रसारित करने में मदद के लिए वे पंखों या लहरदार आकृतियों के साथ बाहरी हिस्से को भी बड़ा बनाते हैं। आप इस विधि को छोटी इकाइयों में बहुत अधिक देखते हैं, मान लीजिए लगभग 2,000 केवीए तक। यह स्थिर भार वाले स्थानों के लिए उपयुक्त है जो बहुत भारी नहीं हैं।

फिर फोर्स्ड एयर कूलिंग होती है, जिसे एयर फोर्स्ड के लिए एएफ के नाम से जाना जाता है। यह बड़ी बिजली की जरूरतों के लिए या जब चीजें थोड़ी अधिक हो जाती हैं तो काम आती है। यह हवा को तेज़ और तेज़ गति से धकेलने के लिए पंखे का उपयोग करता है।

पंखे अक्ष के अनुदिश बैठते हैं, जिसका लक्ष्य सीधे कोर और वाइंडिंग पर होता है। वाइंडिंग्स में लगे सेंसर तापमान पर नज़र रखते हैं और उन्हें नियंत्रित करते हैं। सामान्य रूप से चलने पर, यदि तापमान 110 डिग्री सेल्सियस से नीचे रहता है, तो पंखे बेकार बैठे रहते हैं।

जब गर्मी बढ़ती है, तो पंखे एक समय में एक या अधिक चरणों में चलने लगते हैं। इससे ठंडक बहुत अधिक बढ़ जाती है। ट्रांसफार्मर थोड़े समय के लिए अपनी रेटिंग का 125 से 150 प्रतिशत तक ओवरलोड ले सकता है। यह अंदर के इन्सुलेशन को नुकसान पहुंचाए बिना ऐसा करता है।

केवल प्राकृतिक हवा की तुलना में, यह मजबूर सेटअप गर्मी हटाने को 30 से 50 प्रतिशत तक बढ़ा देता है। कठिन कार्यों के लिए काफी उपयोगी।

डिजाइनर अब पूर्ण थर्मल प्रबंधन भी बनाते हैं। इसका मतलब है कि सेंसर और नियंत्रण सभी एक साथ बंधे हुए हैं। वे लाइव टेम्परेचर रीडिंग के लिए वाइंडिंग में फंसे पीटी100 आरटीडी या थर्मोकपल का उपयोग करते हैं।

स्मार्ट नियंत्रक माइक्रोप्रोसेसर पर चलते हैं। वे गर्मी पर नज़र रखते हैं और चरणों में शीतलन को समायोजित करते हैं। जब तापमान निर्धारित बिंदु पर पहुंचता है तो आपको अलार्म मिलता है। पंखे आवश्यकतानुसार चालू और बंद होते हैं। यदि यह बहुत अधिक गर्म हो जाता है, तो वे सुरक्षा गियर को अपस्ट्रीम में ट्रिप सिग्नल भेजते हैं।

ये दूर से जाँच के लिए मॉडबस या ईथरनेट के माध्यम से भी जुड़ते हैं। यह सब चीजों को सुचारू रूप से चलाने में मदद करता है।

ट्रांसफार्मर इन्सुलेशन के लिए निर्धारित तापमान वर्गों का पालन करते हैं। कक्षा बी 130 डिग्री सेल्सियस पर शीर्ष पर है, 40 डिग्री सेल्सियस परिवेश से 80 डिग्री के की वृद्धि के साथ। कक्षा F 155 डिग्री C तक चला जाता है, जिससे समान परिवेश में 100 डिग्री K की वृद्धि हो जाती है।

कक्षा एच 180 डिग्री सेल्सियस तक पहुंच जाता है, 40 डिग्री सेल्सियस परिवेश पर 125 डिग्री के की वृद्धि के साथ। प्रत्येक वर्ग इस बात की सीमा निर्धारित करता है कि कितनी गर्मी सुरक्षित रूप से उत्पन्न होती है।

इंजीनियरिंग में ऊष्मा के प्रवाह के विभिन्न तरीकों को शामिल किया गया है। चालन इसे तांबे की वाइंडिंग्स से इन्सुलेशन के माध्यम से बाहरी केस तक ले जाता है। संवहन चलती हवा को ठोस भागों से गर्मी खींचने देता है।

विकिरण इन्फ्रारेड को गर्म स्थानों से आसपास के ठंडे क्षेत्रों में भेजता है। तीनों मिलकर डिजाइनिंग का काम करते हैं।

कुछ कारक इस बात पर निर्भर करते हैं कि आपने इसे कहां रखा हैट्रांसफार्मर. अधिक ऊंचाई पर, पतली हवा शीतलन शक्ति में कटौती करती है, इसलिए आप कम करते हैं या अधिक क्षमता जोड़ते हैं। गर्म परिवेश का मतलब है कि आपको अतिरिक्त मार्जिन या बेहतर सिस्टम की आवश्यकता है।

धूल या प्रदूषण के लिए IP54 स्तर या उससे ऊपर के फिल्टर या सीलबंद मामलों की आवश्यकता होती है। वे रक्षा करते हैं लेकिन हवा के प्रवाह को थोड़ा धीमा कर सकते हैं।

कूलिंग को प्रभावी बनाए रखने के लिए इंस्टॉलेशन बहुत मायने रखता है। आपको दीवारों और गियर से सही दूरी छोड़नी होगी ताकि हवा मुक्त रूप से चल सके। कमरे की स्थापना के लिए ऐसे छिद्रों की आवश्यकता होती है जो गर्मी को अच्छी तरह से बाहर खींच सकें, खासकर एक से अधिक इकाइयों के साथ।

वायु पथों और सतहों को समय-समय पर साफ करने से प्रदर्शन बेहतर बना रहता है। उसे छोड़ें, और चीजें समय के साथ प्रभावित होंगी।
