बॉक्स-प्रकार ट्रांसफार्मर सबस्टेशनों का व्यापक विश्लेषण: तकनीकी, वाणिज्यिक और रणनीतिक अंतर्दृष्टि

कार्यकारी सारांश

---

आर्थिक विकास और सामाजिक प्रगति के लिए विश्वसनीय, तीव्र और सुरक्षित बिजली वितरण एक शर्त है। शहरी बुनियादी ढांचे, औद्योगिक सुविधाओं, नवीकरणीय ऊर्जा परियोजनाओं और आपातकालीन बिजली तैनाती में, इंजीनियर और परियोजना डेवलपर्स तेजी से वितरण समाधानों की मांग कर रहे हैं जो सिविल निर्माण की समयसीमा को कम करते हैं, कुल परियोजना जोखिम को कम करते हैं और परिचालन सुरक्षा के उच्चतम स्तर को बनाए रखते हैं।

बॉक्स-टाइप ट्रांसफार्मर सबस्टेशन - जिसे कॉम्पैक्ट सबस्टेशन या प्रीफैब्रिकेटेड सबस्टेशन के रूप में भी जाना जाता है - एक फैक्ट्री-असेंबल, पूर्व-परीक्षणित इकाई के साथ इस मांग का उत्तर देता है जो मध्यम-वोल्टेज (एमवी) स्विचगियर, एक वितरण ट्रांसफार्मर और कम-वोल्टेज (एलवी) वितरण उपकरण को एक ही मौसमरोधी बाड़े के भीतर एकीकृत करता है। पारंपरिक सबस्टेशन भवनों की आवश्यकता को समाप्त करते हुए, बॉक्स सबस्टेशन को तैयार स्लैब पर स्थापित किया जा सकता है, सक्रिय किया जा सकता है, और पारंपरिक दृष्टिकोण द्वारा आवश्यक समय के एक अंश में सेवा में रखा जा सकता है।

लुगाओ पावर कंपनी लिमिटेड, बॉक्स-प्रकार ट्रांसफार्मर सबस्टेशनों में एक अग्रणी चीन-आधारित विशेषज्ञ है, जो यूरोपीय प्रकार (आईईसी मानक) और अमेरिकी प्रकार (एएनएसआई/आईईईई मानक) दोनों उत्पादों की पेशकश करती है। कंपनी का फैक्ट्री-डायरेक्ट मॉडल, बहु-मानक अनुपालन और मजबूत कस्टम इंजीनियरिंग क्षमता इसे दुनिया भर में ईपीसी ठेकेदारों, उपयोगिताओं, औद्योगिक डेवलपर्स और नवीकरणीय ऊर्जा परियोजना मालिकों के लिए एक विश्वसनीय ओईएम और थोक भागीदार बनाती है।

यह श्वेत पत्र बॉक्स-प्रकार के ट्रांसफार्मर सबस्टेशनों का एक व्यापक तकनीकी और वाणिज्यिक विश्लेषण प्रदान करता है: उत्पाद वर्गीकरण, इंजीनियरिंग सिद्धांत, प्रदर्शन बेंचमार्क, अनुप्रयोग मार्गदर्शन, मानक अनुपालन, और खरीद निर्णय पद्धति। इसका उद्देश्य इलेक्ट्रिकल इंजीनियरों, परियोजना प्रबंधकों, खरीद पेशेवरों और तकनीकी निर्णय निर्माताओं के लिए एक संदर्भ दस्तावेज़ के रूप में है।

विषयसूची

---

• 1. उद्योग संदर्भ और बाज़ार चालक
• 2. उत्पाद परिभाषा एवं वर्गीकरण
• 3. यूरोपीय प्रकार बॉक्स सबस्टेशन - तकनीकी डीप-डाइव
• 4. अमेरिकन टाइप बॉक्स सबस्टेशन - तकनीकी डीप-डाइव
• 5. तुलनात्मक विश्लेषण: यूरोपीय बनाम अमेरिकी प्रकार
• 6. संलग्नक डिजाइन, सुरक्षा और पर्यावरण प्रदर्शन
• 7. मानक एवं विनियामक अनुपालन
• 8. अनुप्रयोग परिदृश्य
• 9. खरीद एवं चयन पद्धति
• 10. लुगाओ पावर - क्षमताएं और प्रतिस्पर्धी स्थिति
• 11. गुणवत्ता आश्वासन एवं फैक्टरी स्वीकृति परीक्षण
• 12. निष्कर्ष एवं सिफ़ारिशें

1. उद्योग संदर्भ और बाज़ार चालक

---

1.1 विकसित विद्युत वितरण परिदृश्य

औद्योगिक विस्तार, शहरी जनसंख्या वृद्धि, इलेक्ट्रिक वाहन अपनाने और वितरित नवीकरणीय ऊर्जा स्रोतों के एकीकरण के कारण 2035 तक वैश्विक बिजली खपत 2.4-3.1% सालाना बढ़ने का अनुमान है। पारंपरिक सबस्टेशन निर्माण विधियां - जिनमें स्थायी नागरिक संरचनाओं, विस्तारित अनुमति समयसीमा और बड़े इंस्टॉलेशन कर्मचारियों की आवश्यकता होती है - आधुनिक परियोजना वितरण द्वारा मांग की जाने वाली गति और लचीलेपन के साथ तेजी से असंगत हो रही हैं।

इस बीच, उपयोगिताओं और नियामक निकायों से सुरक्षा और विश्वसनीयता की उम्मीदें लगातार बढ़ रही हैं। अपर्याप्त पर्यावरण संरक्षण के कारण उपकरण की विफलता, खुले भागों से आर्क फ्लैश की घटनाएं, और पुराने उपकरणों से तेल संदूषण जैसी घटनाएं अधिक एकीकृत, फैक्ट्री-परीक्षण और संलग्न वितरण आर्किटेक्चर की ओर बदलाव ला रही हैं।

1.2 बाज़ार का आकार और विकास

वैश्विक कॉम्पैक्ट/बॉक्स-प्रकार सबस्टेशन बाजार का मूल्य 2023 में लगभग 13.5 बिलियन अमेरिकी डॉलर था और 2030 तक 7.2-8.5% की सीएजीआर से बढ़ने की उम्मीद है। प्रमुख विकास वैक्टर में शामिल हैं:

• शहरी ग्रिड उन्नयन कार्यक्रम: उत्तरी अमेरिका, यूरोप और पूर्वी एशिया में पुराने वितरण नेटवर्क को ऐसे उपकरणों के साथ आधुनिकीकरण की आवश्यकता है जो सीमित शहरी पहुंच के भीतर फिट हों।
• नवीकरणीय ऊर्जा विस्तार: प्रत्येक सौर फार्म और पवन परियोजना को स्टेप-अप और ग्रिड-कनेक्शन सबस्टेशनों की आवश्यकता होती है, जिनमें से अधिकांश को लागत और शेड्यूल दक्षता के लिए पूर्वनिर्मित बॉक्स इकाइयों के रूप में आपूर्ति की जाती है।
• औद्योगिक पार्क और विशेष आर्थिक क्षेत्र विकास: दक्षिण पूर्व एशिया, मध्य पूर्व और अफ्रीका में नए औद्योगिक क्षेत्रों के लिए तीव्र-परिनियोजन बिजली बुनियादी ढांचा एक महत्वपूर्ण प्रवर्तक है।
• आपातकालीन और अस्थायी बिजली: आपदा से उबरने, निर्माण स्थलों और घटनाओं के लिए पोर्टेबल, तेजी से तैनाती योग्य वितरण बुनियादी ढांचे की आवश्यकता होती है।
• स्मार्ट ग्रिड आधुनिकीकरण: डिजिटल निगरानी, ​​​​स्वचालित सुरक्षा और रिमोट कंट्रोल का एकीकरण विश्व स्तर पर कॉम्पैक्ट सबस्टेशनों के लिए विनिर्देश आवश्यकताओं को बढ़ा रहा है।

क्षेत्र	2023 मूल्य	2030 का पूर्वानुमान	सीएजीआर	मुख्य चालक
एशिया-प्रशांत	यूएसडी 5.4 बी	USD 9.8 B	8.9%	औद्योगीकरण, आरई
यूरोप	यूएसडी 3.1 बी	यूएसडी 5.1 बी	7.4%	ग्रिड आधुनिकीकरण
उत्तरी अमेरिका	यूएसडी 2.6 बी	यूएसडी 4.2 बी	7.1%	एजिंग इन्फ्रा रिप्लेसमेंट
विदेश मंत्रालय और लैटिन अमेरिका	यूएसडी 2.4 बी	यूएसडी 4.5 बी	9.4%	विद्युतीकरण कार्यक्रम

तालिका 1 - क्षेत्र के अनुसार वैश्विक बॉक्स-प्रकार सबस्टेशन बाज़ार, 2023-2030

2. उत्पाद परिभाषा एवं वर्गीकरण

---

2.1 बॉक्स-प्रकार ट्रांसफार्मर सबस्टेशन क्या है?

A बॉक्स-प्रकार ट्रांसफार्मर सबस्टेशन(कॉम्पैक्ट सबस्टेशन, प्रीफैब्रिकेटेड सबस्टेशन, या पैकेज सबस्टेशन के रूप में भी जाना जाता है) एक पूरी तरह से फैक्ट्री-असेंबल, पूर्व-परीक्षणित बिजली वितरण इकाई है जो एक मौसमरोधी बाड़े के भीतर तीन कार्यात्मक घटकों को एकीकृत करती है:

• मध्यम-वोल्टेज (एमवी) स्विचगियर:आने वाली एमवी आपूर्ति प्राप्त करता है, स्विचिंग, सुरक्षा और अलगाव प्रदान करता है।
• वितरण ट्रांसफार्मर:अंतिम-उपयोगकर्ता वितरण के लिए एमवी (आमतौर पर 6-35 केवी) को एलवी (आमतौर पर 0.4 केवी) तक कम किया जाता है।
• लो-वोल्टेज (एलवी) वितरण बोर्ड:मीटरिंग, सुरक्षा और नियंत्रण के साथ आउटगोइंग फीडरों को एलवी बिजली वितरित करता है।

फ़ैक्टरी असेंबली सुनिश्चित करती है कि आंतरिक केबलिंग, बसबार कनेक्शन, सुरक्षात्मक रिले सेटिंग्स और अंतर-घटक इंटरफ़ेस डिलीवरी से पहले पूरा, परीक्षण और सत्यापित किया जाता है। ऑन-साइट कार्य को सिविल फाउंडेशन की तैयारी, एमवी/एलवी केबल समाप्ति, ग्राउंडिंग और ऊर्जाकरण तक सीमित कर दिया गया है।

2.2 दो प्रमुख उत्पाद श्रेणियाँ

बॉक्स-प्रकार के सबस्टेशनों को मोटे तौर पर दो डिज़ाइन परिवारों में वर्गीकृत किया गया है, जो अलग-अलग इंजीनियरिंग परंपराओं और क्षेत्रीय मानकों की प्राथमिकताओं को दर्शाते हैं:

आयाम	यूरोपीय प्रकार	अमेरिकी प्रकार
मानक	आईईसी 62271, आईईसी 60076-11	एएनएसआई/आईईईई सी57, सी37 सीरीज
एमवी स्विचिंग	वैक्यूम सीबी या एसएफ₆ स्विचगियर	फ़्यूज़ + लोड ब्रेक स्विच (एलबीएस)
ट्रांसफार्मर	शुष्क प्रकार (पसंदीदा) या तेल में डूबा हुआ	तेल में डूबा हुआ (मानक)
लक्ष्य क्षेत्र	यूरोप, चीन, मध्य पूर्व, एशिया-प्रशांत, अफ्रीका	उत्तरी अमेरिका, लैटिन अमेरिका, एशिया और अफ्रीका के कुछ हिस्से

तालिका 2 - यूरोपीय बनाम अमेरिकी प्रकार: शीर्ष-स्तरीय वर्गीकरण

3. यूरोपीय प्रकार बॉक्स सबस्टेशन - तकनीकी डीप-डाइव

---

3.1 वास्तुकला एवं लेआउट

यूरोपीय प्रकार का बॉक्स सबस्टेशन एक हॉट-डिप गैल्वनाइज्ड या स्टेनलेस स्टील बाड़े के भीतर एक मॉड्यूलर तीन-कम्पार्टमेंट लेआउट को अपनाता है। तीन डिब्बे - एमवी स्विचगियर, ट्रांसफार्मर, और एलवी वितरण - आंतरिक विभाजन दीवारों द्वारा भौतिक रूप से अलग किए गए हैं, जो चाप दोष निवारण प्रदान करते हैं और आसन्न खंडों को डी-एनर्जाइज़ किए बिना रखरखाव के लिए स्वतंत्र पहुंच को सक्षम करते हैं।

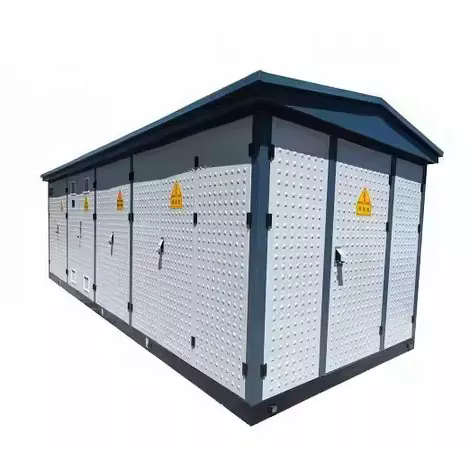

चित्र 1 - यूरोपीय प्रकार का बॉक्स सबस्टेशन

3.2 एमवी स्विचगियर कम्पार्टमेंट

एमवी कम्पार्टमेंट आपूर्ति टोपोलॉजी (रेडियल या रिंग फीडर) के आधार पर या तो रिंग मेन यूनिट (आरएमयू) या व्यक्तिगत एमवी पैनल को समायोजित करता है। दो प्राथमिक स्विचगियर प्रौद्योगिकियाँ कार्यरत हैं:

तकनीकी	विवरण
वैक्यूम सर्किट ब्रेकर (वीसीबी)	वैक्यूम इंटरप्रेटर बोतल में फॉल्ट और लोड करंट को बाधित करता है। उच्च सहनशक्ति (10,000+ ऑपरेटिंग चक्र), तेज दोष निकासी (<50 एमएस) प्रदान करता है, और एसएफ₆-मुक्त है - पर्यावरण नियमों के तहत तेजी से पसंद किया जाता है।
एसएफ₆ गैस-इन्सुलेटेड स्विचगियर (जीआईएस)	आर्क शमन और इन्सुलेशन के लिए सल्फर हेक्साफ्लोराइड गैस का उपयोग करता है। बेहद कॉम्पैक्ट और अत्यधिक विश्वसनीय। नोट: एसएफ₆ एक शक्तिशाली ग्रीनहाउस गैस (जीडब्ल्यूपी ~23,500) है और इसका उपयोग यूरोपीय संघ और अन्य जगहों पर कड़े पर्यावरणीय विनियमन के अधीन है।
रिंग मेन यूनिट (आरएमयू)	एक फैक्ट्री-सीलबंद, गैस-इन्सुलेटेड (एसएफ₆ या वैक्यूम) स्विचिंग डिवाइस जो एक कॉम्पैक्ट धातु-संलग्न इकाई में लोड-ब्रेक स्विच और सुरक्षा फ़्यूज़ को जोड़ती है। रिंग-फीडर वितरण नेटवर्क के लिए आदर्श।

एमवी स्विचगियर सभी आवश्यक सुरक्षा कार्य प्रदान करता है: ओवरकरंट (एएनएसआई 51), अर्थ फॉल्ट (एएनएसआई 51एन/67एन), और जहां निर्दिष्ट हो वहां अंतर सुरक्षा। IEC 62271-200 अनुपालन कर्मियों की सुरक्षा के लिए आर्क-फ़ॉल्ट वर्गीकरण (IAC - आंतरिक आर्क वर्गीकृत) सुनिश्चित करता है।

3.3 ट्रांसफार्मर बे

यूरोपीय प्रकार के सबस्टेशन के ट्रांसफार्मर बे में आमतौर पर कास्ट रेजिन ड्राई-टाइप ट्रांसफार्मर (एससीबी श्रृंखला) को समायोजित किया जाता है, हालांकि तेल में डूबी इकाइयों का भी उपयोग किया जाता है। यूरोपीय प्रकार के सबस्टेशनों में ड्राई-टाइप को प्राथमिकता शहरी, वाणिज्यिक और इनडोर-निकटवर्ती प्रतिष्ठानों के लिए महत्वपूर्ण अग्नि सुरक्षा लाभों के साथ संरेखित होती है। मुख्य विशेषताएं:

• कास्ट रेज़िन इनकैप्सुलेशन - कोई तेल नहीं, कोई आग का जोखिम नहीं, कोई रोकथाम गड्ढे की आवश्यकता नहीं है।
• एफ1 अग्नि वर्ग (आईईसी 60076-11) - स्व-बुझाने वाला, कम लौ प्रसार।
• उच्च आर्द्रता और प्रदूषण प्रतिरोध - तटीय, उष्णकटिबंधीय और औद्योगिक वातावरण के लिए उपयुक्त।
• स्थापना आवश्यकताओं के आधार पर IP23 से IP44 संलग्नक सुरक्षा।
• कूलिंग क्लास एएन (प्राकृतिक वायु) मानक; बढ़ी हुई अधिभार क्षमता के लिए एएफ (मजबूर वायु पंखे)।

3.4 एलवी वितरण कम्पार्टमेंट

एलवी डिब्बे में मुख्य एलवी वितरण बोर्ड होता है जिसमें आउटगोइंग फीडरों पर मोल्डेड केस सर्किट ब्रेकर (एमसीसीबी) या ओपन-टाइप एयर सर्किट ब्रेकर (एसीबी), ऊर्जा मीटरिंग, पावर फैक्टर सुधार कैपेसिटर (वैकल्पिक), और रिमोट मॉनिटरिंग और एससीएडीए एकीकरण के लिए इंटरफेस होते हैं। आईईसी 61439 के अनुसार उपयुक्त शॉर्ट-सर्किट झेलने वाली रेटिंग के साथ बसबार सिस्टम का आकार रेटेड करंट के लिए होता है।

3.5 तकनीकी विशिष्टताएँ - यूरोपीय प्रकार

पैरामीटर	विशिष्टता रेंज
रेटेड क्षमता	100 केवीए - 2,500 केवीए (मानक); 6,300 केवीए तक विशेष
एमवी वोल्टेज क्लास	6 केवी, 10 केवी, 20 केवी, 35 केवी
एलवी आउटपुट वोल्टेज	0.4 केवी (3पी+एन), कस्टम उपलब्ध
एमवी स्विचिंग डिवाइस	वैक्यूम सीबी/एसएफ₆ आरएमयू/लोड ब्रेक स्विच
ट्रांसफार्मर का प्रकार	सूखी प्रकार की ढली हुई राल (पसंदीदा) या तेल में डूबी हुई
शॉर्ट-सर्किट रेटिंग	16 केए / 20 केए / 25 केए (1 एस) - प्रति आईईसी 62271
संरक्षण वर्ग	IP33D मानक; उन्नत संलग्नक के साथ IP44 / IP54
परिवेश का तापमान	-25 डिग्री सेल्सियस से +40 डिग्री सेल्सियस मानक; -40 डिग्री सेल्सियस आर्कटिक संस्करण उपलब्ध है
ऊंचाई	1,000 मीटर मानक तक; 4,000 मीटर तक के डी-रेटेड संस्करण
लागू मानक	आईईसी 62271-202, आईईसी 60076-11, आईईसी 61439-1, जीबी/टी 17467
स्मार्ट ग्रिड एकीकरण	IEC 61850 संचार इंटरफ़ेस उपलब्ध; स्काडा-तैयार

तालिका 3 - यूरोपीय प्रकार बॉक्स सबस्टेशन: सांकेतिक तकनीकी विशिष्टताएँ

4. अमेरिकन टाइप बॉक्स सबस्टेशन - तकनीकी डीप-डाइव

---

4.1 वास्तुकला एवं लेआउट

अमेरिकी प्रकार (जिसे पैड-माउंटेड या लूप-फीड ट्रांसफार्मर सबस्टेशन के रूप में भी जाना जाता है) को इसके त्रिकोणीय या रैखिक आंतरिक लेआउट द्वारा प्रतिष्ठित किया जाता है, जिसमें एमवी स्विचिंग कम्पार्टमेंट और एलवी मीटरिंग/वितरण अनुभाग क्रमशः सामने और किनारों से पहुंच योग्य होते हैं, और तेल में डूबे ट्रांसफार्मर केंद्रीय खाड़ी पर कब्जा कर लेते हैं। बाहरी घेरा आम तौर पर एक हेवी-गेज पेंटेड स्टील कैबिनेट होता है जिसमें छेड़छाड़-प्रतिरोधी, पैडलॉक करने योग्य दरवाजे होते हैं, जो कंक्रीट पैड पर जमीनी स्तर की स्थापना के लिए डिज़ाइन किया गया है।

चित्र 2 - अमेरिकन टाइप बॉक्स सबस्टेशन

4.2 एमवी स्विचिंग: फ्यूज + लोड ब्रेक स्विच कॉन्फ़िगरेशन

यूरोपीय प्रकार की तुलना में अमेरिकी प्रकार सरल, अधिक किफायती एमवी स्विचिंग कॉन्फ़िगरेशन का उपयोग करता है। मानक व्यवस्था में निम्न शामिल हैं:

• बे-ओ-नेट या करंट लिमिटिंग फ़्यूज़ (सीएलएफ): ट्रांसफार्मर के लिए दोष रुकावट सुरक्षा प्रदान करें। फ़्यूज़ ऑपरेशन पर बदलें - कोई जटिल रिले सेटिंग्स की आवश्यकता नहीं है।
• लोड ब्रेक स्विच (एलबीएस): लोड के तहत रखरखाव के लिए ट्रांसफार्मर डिब्बे को डी-एनर्जेट करने की अनुमति देता है। आमतौर पर गिरोह द्वारा संचालित, दृश्यमान खुली/बंद स्थिति के साथ।
• लूप-फीड स्विचिंग: अधिकांश अमेरिकी प्रकार के सबस्टेशन दो आने वाले एमवी केबल डिब्बों के साथ लूप-फीड (रिंग नेटवर्क) कॉन्फ़िगरेशन का समर्थन करते हैं, जिससे रेडियल या रिंग टोपोलॉजी में स्रोत-स्विचिंग की अनुमति मिलती है।

यह कॉन्फ़िगरेशन सादगी, लागत-प्रभावशीलता और विश्वसनीयता का एक आकर्षक संयोजन प्रदान करता है। जटिल सुरक्षा इलेक्ट्रॉनिक्स की अनुपस्थिति रखरखाव के बोझ और विशेष कौशल आवश्यकताओं को कम कर देती है, जिससे यह सीमित तकनीकी कार्यबल बुनियादी ढांचे वाले क्षेत्रों में अनुप्रयोगों के लिए उपयुक्त हो जाता है।

4.3 ट्रांसफार्मर: तेल में डूबा हुआ, भली भांति बंद करके सील किया हुआ

अमेरिकी प्रकार के सबस्टेशन में ट्रांसफार्मर हमेशा एक तेल-डूबा हुआ, सीलबंद (संरक्षक-मुक्त) इकाई होता है। पूरी तरह से सीलबंद डिज़ाइन नमी को तेल में प्रवेश करने से रोकता है, जिससे इन्सुलेशन गिरावट का प्राथमिक कारण समाप्त हो जाता है। मुख्य विशेषताएं:

• खनिज तेल इन्सुलेशन और शीतलन - ONAN शीतलन वर्ग मानक।
• नालीदार फिन टैंक शून्य सहायक बिजली आवश्यकता के साथ निष्क्रिय शीतलन प्रदान करता है।
• नो-लोड टैप चेंजर (एनएलटीसी) 2.5% चरणों में ±5% वोल्टेज समायोजन प्रदान करता है।
• मानक सुरक्षा सहायक उपकरण के रूप में दबाव राहत उपकरण और तापमान संकेतक।
• सीलबंद एल्बो कनेक्टर (डेडफ्रंट डिज़ाइन) में एमवी केबल टर्मिनेशन को सीधे दफनाने के लिए डिज़ाइन किया गया है - उजागर लाइव भागों को खत्म करना और सुरक्षित केबल हैंडलिंग को सक्षम करना।

4.4 एलवी कम्पार्टमेंट

अमेरिकी प्रकार के सबस्टेशन का एलवी अनुभाग तुलनात्मक रूप से सरल है, जिसमें आमतौर पर एक मुख्य ब्रेकर या फ़्यूज्ड डिस्कनेक्ट, एक ऊर्जा मीटर सॉकेट और आउटगोइंग एलवी फीडर के लिए कनेक्शन शामिल होते हैं। अधिक परिष्कृत एलवी वितरण (एकाधिक आउटगोइंग फीडर, पावर फैक्टर सुधार, रिमोट मॉनिटरिंग) को शामिल किया जा सकता है लेकिन मानक कॉन्फ़िगरेशन में यह कम आम है।

4.5 तकनीकी विशिष्टताएँ - अमेरिकी प्रकार

पैरामीटर	विशिष्टता रेंज
रेटेड क्षमता	75 केवीए - 2,500 केवीए (मानक); विशेष डिजाइन के साथ 3,750 केवीए+
एमवी वोल्टेज क्लास	5 केवी, 15 केवी, 25 केवी, 35 केवी (एएनएसआई क्लास)
एलवी आउटपुट वोल्टेज	120/240 वी (एकल चरण), 208वाई/120 वी, 480वाई/277 वी, या कस्टम
एमवी स्विचिंग डिवाइस	बे-ओ-नेट / करंट लिमिटिंग फ्यूज + लोड ब्रेक स्विच
ट्रांसफार्मर का प्रकार	तेल में डूबा हुआ, भली भांति बंद करके सील किया हुआ (ONAN)
दीवार	हेवी-गेज स्टील, पाउडर-लेपित / पॉलीयुरेथेन पेंट; छेड़छाड़ प्रतिरोधी
संरक्षण वर्ग	NEMA 3R मानक (बारिश और ओले प्रतिरोधी); NEMA 4X वैकल्पिक
डेडफ़्रंट डिज़ाइन	हाँ - स्पर्श-सुरक्षित एमवी केबल समाप्ति के लिए कोहनी कनेक्टर
लागू मानक	एएनएसआई/आईईईई सी57.12.26, सी57.12.28, एनईएमए टीआर1, जीबी/टी 17467
लूप फ़ीड	मानक - दो आने वाली एमवी केबल स्थिति (लूप-फीड सक्षम)

तालिका 4 - अमेरिकन टाइप बॉक्स सबस्टेशन: सांकेतिक तकनीकी विशिष्टताएँ

5. तुलनात्मक विश्लेषण: यूरोपीय बनाम अमेरिकी प्रकार

---

जबकि दोनों उत्पाद प्रकार कॉम्पैक्ट, पूर्वनिर्मित बिजली वितरण के मूल उद्देश्य को पूरा करते हैं, उनके डिजाइन दर्शन, सुरक्षा क्षमता, जीवनचक्र लागत प्रोफाइल और इष्टतम अनुप्रयोग वातावरण काफी भिन्न होते हैं। नीचे दी गई तालिका प्रौद्योगिकी चयन निर्णयों का समर्थन करने के लिए एक संरचित तुलना प्रदान करती है।

मापदंड	यूरोपीय प्रकार	अमेरिकी प्रकार
एमवी संरक्षण	रिले के साथ पूर्ण सीबी सुरक्षा; उच्च दोष भेदभाव	फ़्यूज़-आधारित; सरल, सीमित दोष क्षेत्र चयनात्मकता
ट्रांसफार्मर	सूखे प्रकार को प्राथमिकता दी गई - अग्नि-सुरक्षित, कम रखरखाव	तेल में डूबा हुआ - मजबूत, लागत प्रभावी, सिद्ध
पूंजीगत लागत	उच्चतर (15-30% प्रीमियम बनाम अमेरिकी)	कम - बजट-विवश परियोजनाओं के लिए किफायती
स्मार्ट ग्रिड तैयार	उत्कृष्ट - आईईसी 61850, स्काडा, रिमोट कंट्रोल	बुनियादी - सीमित देशी बुद्धि; पदोन्नत किया जा सकता
आग सुरक्षा	उत्कृष्ट (शुष्क प्रकार का ट्रांसफार्मर, एफ1 फायर क्लास)	अच्छा - सीलबंद तेल डिजाइन; अग्नि संबंधी सावधानियां आवश्यक
रखरखाव	बहुत कम - शुष्क प्रकार को तेल की कोई आवश्यकता नहीं होती	मध्यम - आवधिक तेल स्थिति की निगरानी
इंस्टालेशन	थोड़ा अधिक जटिल; विशेषज्ञ कमीशनिंग	सरल, तेज़ - वितरित परिनियोजन के लिए आदर्श
अधिभार सहनशीलता	अच्छा (फोर्स्ड एयर कूलिंग विकल्प के साथ)	उत्कृष्ट - बड़ा तेल तापीय द्रव्यमान
प्राथमिक मानक	आईईसी 62271-202 / जीबी/टी 17467	एएनएसआई/आईईईई सी57.12.26/सी57.12.28

तालिका 5 - यूरोपीय बनाम अमेरिकी प्रकार बॉक्स सबस्टेशन: व्यापक तुलना

मुख्य अंतर्दृष्टि

कोई भी प्रकार सार्वभौमिक रूप से श्रेष्ठ नहीं है। यूरोपीय प्रकार प्रीमियम लागत पर अधिक सुरक्षा बुद्धिमत्ता, अग्नि सुरक्षा और स्मार्ट-ग्रिड स्केलेबिलिटी प्रदान करता है, जो इसे शहरी, वाणिज्यिक और विनियमित वातावरण के लिए इष्टतम बनाता है। अमेरिकी प्रकार औद्योगिक पार्कों, उपनगरीय ग्रिडों और बजट-संवेदनशील परियोजनाओं के लिए उत्कृष्ट लागत-दक्षता और तैनाती में आसानी प्रदान करता है।

6. संलग्नक डिजाइन, सुरक्षा और पर्यावरण प्रदर्शन

---

6.1 संरचनात्मक निर्माण

परिक्षेत्र आंतरिक विद्युत उपकरणों के लिए रक्षा की पहली पंक्ति है और दीर्घकालिक विश्वसनीयता के एक महत्वपूर्ण तत्व का प्रतिनिधित्व करता है। लुगाओ पावर बॉक्स सबस्टेशन उत्पाद प्रकार और पर्यावरणीय विनिर्देश के आधार पर निम्नलिखित निर्माण पदानुक्रम का उपयोग करते हैं:

सामग्री का प्रकार	विवरण
हॉट-डिप गैल्वनाइज्ड (एचडीजी) स्टील	सभी मानक इकाइयों के लिए आधारभूत निर्माण। जिंक कोटिंग उत्कृष्ट संक्षारण प्रतिरोध प्रदान करती है; सामान्य औद्योगिक और शहरी वातावरण के लिए उपयुक्त। न्यूनतम जस्ता परत: 85 μm प्रति आईएसओ 1461।
304/316एल स्टेनलेस स्टील	तटीय, समुद्री, रासायनिक या उच्च आर्द्रता अनुप्रयोगों के लिए निर्दिष्ट। 316L ग्रेड बेहतर क्लोराइड प्रतिरोध प्रदान करता है। अपतटीय पवन परियोजना सबस्टेशनों के लिए मानक।
एल्यूमीनियम मिश्र धातु संलग्नक	वजन प्रतिबंध या परिवहन रसद बाधाओं वाली साइटों के लिए हल्का विकल्प। एनोडाइज्ड सतह फिनिश पेंटिंग के बिना संक्षारण प्रतिरोध प्रदान करती है।
जीआरपी/एफआरपी कम्पोजिट	गैर-चुंबकीय, गैर-प्रवाहकीय बाड़ों (जैसे, एमआरआई सूट, संवेदनशील इलेक्ट्रॉनिक वातावरण) की आवश्यकता वाले अनुप्रयोगों के लिए ग्लास-प्रबलित पॉलिमर विकल्प।

6.2 प्रवेश सुरक्षा (आईपी) वर्गीकरण

ठोस कणों और पानी से सुरक्षा को आईपी कोड (आईईसी 60529) द्वारा परिभाषित किया गया है। लुगाओ के मानक और उन्नत सुरक्षा स्तर हैं:

आईपी ​​​​वर्ग	सुरक्षा स्तर	विशिष्ट अनुप्रयोग
आईपी33डी	धूल/बारिश (15° स्प्रे) सुरक्षा	मानक आउटडोर स्थापना, सामान्य जलवायु
आईपी44	सभी दिशाओं से स्प्लैश-प्रूफ़	तटीय क्षेत्र, उष्णकटिबंधीय उच्च वर्षा क्षेत्र
आईपी54	धूल-संरक्षित + छप-रोधी	धूल भरे औद्योगिक वातावरण, रेगिस्तानी जलवायु
नेमा 3आर	बारिश और ओलावृष्टि (एएनएसआई/एनईएमए मानक)	उत्तरी अमेरिका/एएनएसआई परियोजनाओं के लिए अमेरिकी प्रकार

तालिका 6 - लुगाओ पावर द्वारा प्रस्तुत एनक्लोजर आईपी/एनईएमए सुरक्षा कक्षाएं

6.3 थर्मल प्रबंधन

इन्सुलेशन की समय से पहले उम्र बढ़ने को रोकने और रेटेड तापमान सीमा के भीतर संचालन सुनिश्चित करने के लिए बाड़े के भीतर प्रभावी थर्मल प्रबंधन आवश्यक है। लुगाओ सबस्टेशन कार्यरत हैं:

• कीट/कीट जाल के साथ लौवरेड वेंटिलेशन उद्घाटन के माध्यम से प्राकृतिक वेंटिलेशन - निष्क्रिय, शून्य ऊर्जा, शून्य रखरखाव।
• थर्मोस्टेटिक नियंत्रण के साथ कम शोर वाले अक्षीय प्रशंसकों का उपयोग करके मजबूर वायु वेंटिलेशन - पूर्व निर्धारित आंतरिक तापमान सीमा पर सक्रिय।
• ठंडी जलवायु वाले प्रतिष्ठानों के लिए संघनन-विरोधी हीटर, ठंडी स्टार्ट-अप अवधि के दौरान जीवित भागों पर नमी संघनन को रोकते हैं।
• उच्च क्षमता या असामान्य संलग्नक विन्यास के लिए इंजीनियरिंग प्रक्रिया के भाग के रूप में थर्मल मॉडलिंग और सीएफडी सिमुलेशन।

7. मानक एवं विनियामक अनुपालन

---

लागू अंतरराष्ट्रीय और राष्ट्रीय मानकों का अनुपालन वैकल्पिक नहीं है - यह परियोजना अनुमोदन, उपयोगिता इंटरकनेक्शन समझौते, बीमा कवरेज और दीर्घकालिक कानूनी दायित्व संरक्षण की नींव है। लुगाओ पावर उत्पादों को यूरोपीय और अमेरिकी दोनों प्रकार के उत्पादों के लिए लागू मानकों के पूर्ण मैट्रिक्स के अनुसार डिजाइन, निर्मित और परीक्षण किया जाता है।

मानक	शरीर	दायरा
आईईसी 62271-202	आईईसी	उच्च-वोल्टेज/निम्न-वोल्टेज पूर्वनिर्मित सबस्टेशन - यूरोपीय प्रकार के लिए प्राथमिक डिजाइन मानक।
आईईसी 60076-11	आईईसी	शुष्क-प्रकार के बिजली ट्रांसफार्मर - अग्नि प्रदर्शन, जलवायु/पर्यावरण वर्ग, इन्सुलेशन।
आईईसी 62271-1/-100/-200	आईईसी	एसी स्विचगियर के लिए सामान्य विशिष्टताएँ; एसी सर्किट ब्रेकर; एसी धातु-संलग्न स्विचगियर।
आईईसी 61439-1/-2	आईईसी	लो-वोल्टेज स्विचगियर और कंट्रोलगियर असेंबली - एलवी वितरण बोर्ड डिजाइन और परीक्षण।
एएनएसआई/आईईईई सी57.12.26	आईईईई	पैड-माउंटेड तेल-डूबे हुए, एकल-चरण वितरण ट्रांसफार्मर के लिए आवश्यकताएँ - अमेरिकी प्रकार।
एएनएसआई/आईईईई सी57.12.28	आईईईई	पैड-माउंटेड उपकरण संलग्नक अखंडता - एएनएसआई यांत्रिक प्रदर्शन और सुरक्षा।
जीबी/टी 17467	सैक	उच्च-वोल्टेज/निम्न-वोल्टेज पूर्वनिर्मित सबस्टेशनों के लिए चीनी राष्ट्रीय मानक (आईईसी 62271-202 के बराबर)।
सीई (एलवीडी + ईएमसी)	यूरोपीय संघ	ईयू/ईईए बाजार में रखे गए उत्पादों के लिए अनिवार्य। लो वोल्टेज डायरेक्टिव और ईएमसी डायरेक्टिव के अनुरूपता प्रदर्शित करता है।
सीसीसी (3सी)	सीएनसीए	चीन अनिवार्य प्रमाणीकरण - चीनी घरेलू बाजार में बेचे जाने वाले विनियमित विद्युत उत्पादों के लिए आवश्यक है।

तालिका 7 - मानक अनुपालन मैट्रिक्स: लुगाओ पावर बॉक्स सबस्टेशन

खरीद नोट

अंतरराष्ट्रीय परियोजनाओं के लिए खरीदारी करते समय, हमेशा आरएफक्यू दस्तावेजों में लागू मानकों को निर्दिष्ट करें और एक मान्यता प्राप्त तृतीय-पक्ष प्रयोगशाला (जैसे, केईएमए, टीयूवी, एसजीएस, सीईएसआई) से सत्यापन योग्य प्रकार के परीक्षण प्रमाणपत्र की आवश्यकता होती है। लुगाओ पावर सभी मानक उत्पाद श्रृंखलाओं के लिए वर्तमान प्रकार की परीक्षण रिपोर्ट और प्रमाणन दस्तावेज बनाए रखता है और मानक वितरण दस्तावेज पैकेज के हिस्से के रूप में प्रतियां प्रदान करता है।

8. अनुप्रयोग परिदृश्य

---

बॉक्स-प्रकार के ट्रांसफार्मर सबस्टेशनों को अनुप्रयोगों की उल्लेखनीय विविध श्रेणी में तैनात किया गया है। निम्नलिखित अनुभाग उत्पाद प्रकार के चयन, प्रमुख इंजीनियरिंग आवश्यकताओं और प्रत्येक के लिए लुगाओ की प्रासंगिक क्षमताओं पर विशिष्ट मार्गदर्शन के साथ प्राथमिक अनुप्रयोग खंडों की रूपरेखा तैयार करते हैं।

8.1 शहरी विद्युत वितरण

नगरपालिका उपयोगिताएँ और शहरी वितरण कंपनियां शहर के वातावरण में अंतिम 10-35 केवी से 0.4 केवी परिवर्तन प्रदान करने के लिए बॉक्स सबस्टेशन का उपयोग करती हैं, जहां जगह दुर्लभ है और सौंदर्य, शोर और सुरक्षा आवश्यकताएं सख्त हैं। विशिष्ट परिनियोजन परिदृश्यों में भूमिगत कक्ष, जमीन के ऊपर कियोस्क स्थान और बहु-स्तरीय कार पार्क या भवन बेसमेंट शामिल हैं।

• अनुशंसित प्रकार:यूरोपीय (शुष्क प्रकार ट्रांसफार्मर, वीसीबी स्विचगियर)।
• मुख्य आवश्यकताएँ:कॉम्पैक्ट पदचिह्न, कम शोर (<55 डीबीए 1 मीटर पर), फायर क्लास एफ1, आईपी44 या उच्चतर, आईईसी 61850 स्मार्ट ग्रिड इंटरफ़ेस।
• लुगाओ लाभ:प्रतिबंधित साइटों के लिए कस्टम संलग्नक आयाम; आर्क-फ़ॉल्ट वर्गीकृत (आईएसी) एमवी स्विचगियर विकल्प।

8.2 औद्योगिक पार्क और विनिर्माण सुविधाएं

औद्योगिक पार्कों और बड़े विनिर्माण परिसरों को विश्वसनीय, तेजी से तैनात होने योग्य बिजली वितरण बुनियादी ढांचे की आवश्यकता होती है जो उच्च लोड कारकों और मांग वाली बिजली गुणवत्ता आवश्यकताओं के साथ विभिन्न भार - मोटर ड्राइव, प्रोसेस हीटिंग, संपीड़ित हवा, एचवीएसी - की सेवा करने में सक्षम हो।

• अनुशंसित प्रकार:अमेरिकी (बजट दक्षता, सरल सुरक्षा) या यूरोपीय (स्मार्ट मीटरिंग/पीएफसी आवश्यकताओं के साथ बड़ी सुविधाएं)।
• मुख्य आवश्यकताएँ:उच्च अधिभार सहनशीलता, मजबूत संलग्नक (आईपी44/आईपी54), ऑन-साइट स्पेयर के लिए प्रावधान, परिवर्तनीय औद्योगिक भार के तहत वोल्टेज स्थिरता के लिए ओएलटीसी विकल्प।
• लुगाओ लाभ:फ़ैक्टरी-प्रत्यक्ष मूल्य निर्धारण बहु-इकाई औद्योगिक पार्क ऑर्डर के लिए 15-25% लागत लाभ प्रदान करता है; वॉल्यूम अनुकूलन क्षमता।

8.3 नवीकरणीय ऊर्जा परियोजनाएँ

यूटिलिटी-स्केल सौर पीवी और पवन ऊर्जा परियोजनाओं के लिए बड़ी संख्या में स्टेप-अप सबस्टेशनों की आवश्यकता होती है (आमतौर पर 0.69 केवी इन्वर्टर आउटपुट से 10/35 केवी कलेक्टर नेटवर्क)। इन परियोजनाओं का अर्थशास्त्र और शेड्यूल उपकरण लागत और स्थापना समयरेखा के प्रति अत्यधिक संवेदनशील है - दोनों क्षेत्र जहां बॉक्स सबस्टेशन पारंपरिक सबस्टेशन निर्माण पर निर्णायक लाभ प्रदान करते हैं।

• सौर पीवी:प्रत्येक 1-5 मेगावाट ब्लॉक के लिए आमतौर पर एक 1,250-2,500 केवीए बॉक्स सबस्टेशन की आवश्यकता होती है। थर्मल साइकलिंग प्रतिरोध, हार्मोनिक क्षमता (के-फैक्टर वाइंडिंग), और धूल भरी/रेगिस्तानी स्थितियों के लिए प्रवेश सुरक्षा महत्वपूर्ण है।
• पवन ऊर्जा:टर्बाइन-माउंटेड या नैसेले-एकीकृत ड्राई-टाइप ट्रांसफार्मर, संग्रह नेटवर्क सबस्टेशनों के साथ संयुक्त। समुद्री या तटीय पवन स्थलों को स्टेनलेस स्टील के बाड़ों और जंग-रोधी उपचार की आवश्यकता होती है।
• अनुशंसित प्रकार:यूरोपीय (शुष्क-प्रकार, SCADA-संचालित निगरानी और दोष लॉगिंग के लिए स्मार्ट इंटरफ़ेस)।
• लुगाओ लाभ:बड़ी उपयोगिता वाली आरई परियोजनाओं के लिए बैच ऑर्डर (50-200+ यूनिट) की सिद्ध आपूर्ति; नवीकरणीय ऊर्जा-विशिष्ट अनुकूलन के साथ टाइप-परीक्षणित समाधान।

8.4 बुनियादी ढांचा परियोजनाएं

प्रमुख बुनियादी ढांचे के विकास - हवाई अड्डे, बंदरगाह, मेट्रो/रेल सिस्टम, स्टेडियम, डेटा सेंटर और जल उपचार संयंत्र - के लिए अच्छी तरह से परिभाषित उपलब्धता और रखरखाव आवश्यकताओं के साथ विश्वसनीय प्राथमिक बिजली वितरण की आवश्यकता होती है। बॉक्स सबस्टेशन साइट वितरण नेटवर्क के भीतर प्राथमिक वितरण बिंदु और द्वितीयक सबस्टेशन के रूप में कार्य करते हैं।

• मेट्रो/रेल ट्रैक्शन:विद्युतीकृत पारगमन प्रणालियों के लिए डीसी रेक्टिफायर या एसी आपूर्ति ट्रांसफार्मर के साथ विशेष ट्रैक्शन पावर सबस्टेशन।
• हवाई अड्डे:स्वचालित बस-स्थानांतरण स्विचिंग के साथ एन+1 निरर्थक कॉन्फ़िगरेशन; यूपीएस अनुकूलता.
• डेटा केंद्र:गंभीर भार के लिए हार्मोनिक सहनशीलता के लिए के-फैक्टर रेटेड वाइंडिंग वाले ट्रांसफार्मर की आवश्यकता होती है; सख्त वोल्टेज विनियमन.
• अनुशंसित प्रकार:यूरोपीय - इन अनुप्रयोगों में सुरक्षा खुफिया, स्मार्ट निगरानी और शुष्क प्रकार की अग्नि सुरक्षा सभी को प्राथमिकता दी जाती है।

8.5 अस्थायी एवं आपातकालीन विद्युत आपूर्ति

निर्माण परियोजनाओं, आपदा पुनर्प्राप्ति अभियानों, बड़े आयोजनों और सैन्य तैनाती सभी के लिए पोर्टेबल, तेजी से तैनात होने योग्य बिजली वितरण बुनियादी ढांचे की आवश्यकता होती है। स्किड-माउंटेड या ट्रेलर-माउंटेड बॉक्स सबस्टेशन न्यूनतम साइट तैयारी के साथ पूर्ण वितरण क्षमता प्रदान करते हैं।

• अनुशंसित प्रकार:अमेरिकी - सादगी, परिवहन में आसानी, और सामान्य विद्युत ठेकेदारों द्वारा तेजी से कमीशनिंग।
• मुख्य आवश्यकताएँ:आंखें ऊपर उठाने के साथ स्किड-माउंट या ट्रेलर-माउंट; पूर्व-वायर्ड प्लग-एंड-प्ले कनेक्शन; विभिन्न आपूर्ति स्थितियों के लिए वोल्टेज अनुकूलन के लिए एनएलटीआई टैप परिवर्तक।

9. खरीद एवं चयन पद्धति

---

9.1 निर्णय रूपरेखा: छह चरणों वाली चयन प्रक्रिया

कदम	गतिविधि	मुख्य प्रश्न एवं विचार
1	भार एवं क्षमता को परिभाषित करें	कुल भार (केवीए), मांग कारक, 15-20 वर्षों में भार वृद्धि का अनुमान? चरम अनुमानित मांग पर 70-80% लोडिंग के लिए आकार।
2	वोल्टेज स्तर निर्धारित करें	उपलब्ध एमवी आपूर्ति वोल्टेज? आवश्यक एलवी वितरण वोल्टेज? क्या लोड स्थिरता के लिए वोल्टेज विनियमन (ओएलटीसी) आवश्यक है?
3	साइट और पर्यावरण का आकलन करें	इनडोर या आउटडोर? परिवेश तापमान सीमा, ऊंचाई, आर्द्रता, प्रदूषण स्तर (नमक, धूल, रसायन)? जगह की कमी?
4	उत्पाद प्रकार चुनें	अग्नि सुरक्षा प्राथमिकता → यूरोपीय (शुष्क प्रकार)। बजट बाधा/सरल सुरक्षा → अमेरिकी। स्मार्ट ग्रिड/स्वचालन → यूरोपीय।
5	मानक निर्दिष्ट करें	परियोजना क्षेत्राधिकार के लिए अनिवार्य मानकों की पहचान करें। आरएफक्यू में आवश्यक प्रमाणन चिह्न (आईईसी, एएनएसआई, सीई, सीसीसी, आदि) निर्दिष्ट करें।
6	टीसीओ का मूल्यांकन करें	स्वामित्व की कुल लागत की तुलना करें: पूंजीगत लागत + पूंजीकृत नो-लोड हानि + पूंजीकृत भार हानि + सेवा जीवन पर रखरखाव लागत।

तालिका 8 - छह-चरणीय बॉक्स सबस्टेशन चयन ढांचा

9.2 त्वरित चयन मार्गदर्शिका

यूरोपीय प्रकार चुनें यदि…	अमेरिकी प्रकार चुनें यदि…
-इंस्टॉलेशन इनडोर, शहरी या कब्जे वाली इमारतों के पास है -अग्नि सुरक्षा कोड तेल से भरे उपकरणों पर रोक लगाते हैं -स्मार्ट ग्रिड/स्काडा एकीकरण आवश्यक है -उच्च सुरक्षा भेदभाव निर्दिष्ट है -न्यूनतम रखरखाव एक प्राथमिकता है -साइट उच्च आर्द्रता या संक्षारक वातावरण के अधीन है -आईईसी परियोजना क्षेत्राधिकार (यूरोप, चीन, मध्य पूर्व, अफ्रीका)	-परियोजना का बजट सीमित है -तेजी से तैनाती महत्वपूर्ण है -आवेदन औद्योगिक, उपनगरीय या ग्रामीण आउटडोर है -अधिभार सहनशीलता महत्वपूर्ण है -सामान्य-व्यापार तकनीशियनों द्वारा सरल संचालन -लूप-फ़ीड एमवी नेटवर्क टोपोलॉजी का उपयोग किया जाता है -एएनएसआई/आईईईई परियोजना क्षेत्राधिकार (अमेरिका, एशिया के कुछ हिस्से)

तालिका 9 - त्वरित चयन मार्गदर्शिका: यूरोपीय बनाम अमेरिकी प्रकार

9.3 आरएफक्यू के लिए तकनीकी डाटा शीट आवश्यकताएँ

लुगाओ पावर या किसी बॉक्स सबस्टेशन आपूर्तिकर्ता को कोटेशन के लिए अनुरोध (आरएफक्यू) जारी करते समय, निम्नलिखित तकनीकी डेटा प्रदान किया जाना चाहिए या अनुरोध किया जाना चाहिए:

1. रेटेड क्षमता (केवीए) और आवश्यक इकाइयों की संख्या।
2. एमवी इनकमिंग वोल्टेज (केवी), इनकमिंग फीडरों की संख्या और नेटवर्क टोपोलॉजी (रेडियल/रिंग)।
3. एलवी आउटपुट वोल्टेज और आउटगोइंग फीडरों की संख्या/रेटिंग।
4. स्थापना वातावरण: इनडोर/आउटडोर, ऊंचाई, परिवेश तापमान सीमा, आर्द्रता वर्ग, प्रदूषण वर्ग।
5. लागू मानक और आवश्यक प्रमाणन चिह्न।
6. सुरक्षा और रिले आवश्यकताएँ: आवश्यक सुरक्षा कार्य, संचार प्रोटोकॉल (आईईसी 61850, मोडबस, डीएनपी3)।
7. संलग्नक निर्माण: सामग्री, आईपी रेटिंग, रंग/फिनिश विनिर्देश।
8. आयामी बाधाएं: अधिकतम पदचिह्न, ऊंचाई, पहुंच निकासी।
9. परिवहन और उठाने की आवश्यकताएं: क्रेन की उपलब्धता, सड़क परिवहन प्रतिबंध।
10. डिलीवरी शेड्यूल आवश्यकताएँ और पैकेजिंग विनिर्देश।

10. लुगाओ पावर - क्षमताएं और प्रतिस्पर्धी स्थिति

---

10.1 कंपनी प्रोफ़ाइल

लुगाओ पावर कंपनी लिमिटेडपावर ट्रांसफार्मर और बॉक्स-प्रकार ट्रांसफार्मर सबस्टेशन का एक चीन स्थित विशेषज्ञ निर्माता है, जो विशेष रूप से घरेलू और अंतरराष्ट्रीय बाजारों के लिए विद्युत वितरण उपकरणों के डिजाइन, इंजीनियरिंग और आपूर्ति पर केंद्रित है। कंपनी का एकमात्र उत्पाद फोकस तकनीकी क्षमता और विनिर्माण गुणवत्ता स्थिरता की गहराई को सक्षम बनाता है जिसे सामान्य विद्युत उपकरण आपूर्तिकर्ता दोहरा नहीं सकते हैं।

लुगाओ अंतरराष्ट्रीय विद्युत ब्रांडों के लिए ओईएम भागीदार और वैश्विक स्तर पर ईपीसी ठेकेदारों, उपयोगिताओं और औद्योगिक डेवलपर्स के लिए प्रत्यक्ष थोक आपूर्तिकर्ता दोनों के रूप में काम करता है। फ़ैक्टरी-प्रत्यक्ष आपूर्ति वितरक मार्जिन को समाप्त करती है और ग्राहकों के लिए लगातार गुणवत्ता, प्रत्यक्ष इंजीनियरिंग पहुंच और विश्वसनीय वितरण प्रदर्शन सुनिश्चित करती है।

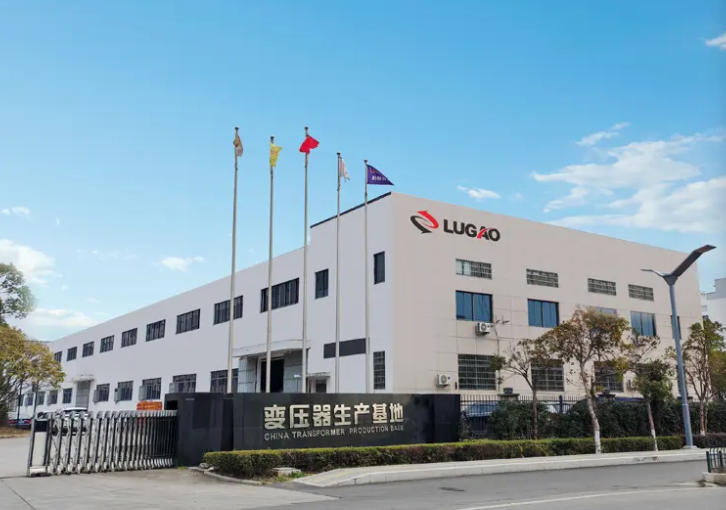

चित्र 3 - लुगाओ पावर कंपनी लिमिटेड विनिर्माण सुविधा

10.2 उत्पाद पेशकश अवलोकन

उत्पाद	वेरिएंट उपलब्ध हैं	क्षमता सीमा
यूरोपीय प्रकार बॉक्स सबस्टेशन	वीसीबी/एसएफ₆ आरएमयू/एलबीएस + ड्राई-टाइप या ऑयल ट्रांसफार्मर	100 केवीए - 6,300 केवीए
अमेरिकन टाइप बॉक्स सबस्टेशन	फ़्यूज़+एलबीएस, लूप-फीड, पैड-माउंट, तेल में डूबा हुआ ट्रांसफार्मर	75 केवीए - 3,750 केवीए+
ड्राई-टाइप वितरण ट्रांसफार्मर	एससीबी श्रृंखला, कास्ट रेज़िन, एफ1 फायर क्लास	30 केवीए - 10,000 केवीए
तेल में डूबा हुआ ट्रांसफार्मर	S11/S13/S15 श्रृंखला, ONAN/ONAF/OFAF	30 केवीए - 50,000 केवीए
कस्टम/ओईएम सबस्टेशन	पूर्ण इंजीनियरिंग सेवा, कस्टम आयाम और रेटिंग	प्रति परियोजना विशिष्टता

तालिका 10 - लुगाओ पावर उत्पाद पोर्टफोलियो अवलोकन

10.3 मुख्य प्रतिस्पर्धात्मक लाभ

फ़ायदा	विवरण
विशेष फोकस	लुगाओ में प्रत्येक इंजीनियरिंग संसाधन, परीक्षण सुविधा और विनिर्माण प्रक्रिया ट्रांसफार्मर और सबस्टेशन उत्पादों के लिए समर्पित है। असंबंधित उत्पाद शृंखलाओं में विशेषज्ञता में कोई कमी नहीं।
बहु-मानक अनुपालन	आईईसी, एएनएसआई/आईईईई, जीबी, सीई और सीसीसी से प्रमाणित उत्पाद - री-इंजीनियरिंग के बिना दुनिया भर में लगभग किसी भी परियोजना क्षेत्राधिकार में तैनाती को सक्षम बनाता है।
कस्टम इंजीनियरिंग	इन-हाउस डिज़ाइन टीम पूर्ण अनुकूलन प्रदान करती है: गैर-मानक वोल्टेज, असामान्य क्षमताएं, विशेष संलग्नक सामग्री, चरम जलवायु डिज़ाइन और स्मार्ट ग्रिड एकीकरण।
फ़ैक्टरी-प्रत्यक्ष मूल्य निर्धारण	वितरक मार्जिन को खत्म करने से वितरण नेटवर्क के माध्यम से खरीदे गए समकक्ष उत्पादों की तुलना में 15-25% संरचनात्मक लागत लाभ मिलता है।
सिद्ध विश्वसनीयता	उत्पादों को निरंतर पूर्ण लोड, उच्च आर्द्रता, उच्च तापमान, नमक-कोहरे और रेगिस्तानी धूल की स्थिति में संचालन के लिए इंजीनियर और मान्य किया गया है।
ओईएम साझेदारी	व्हाइट-लेबल आपूर्ति की आवश्यकता वाले अंतरराष्ट्रीय ब्रांड ग्राहकों के लिए कस्टम नेमप्लेट, दस्तावेज़ीकरण और पैकेजिंग सहित पूर्ण OEM क्षमता।

10.4 वैश्विक बाज़ार पहुंच

लुगाओ पावर एशिया-प्रशांत, मध्य पूर्व, अफ्रीका, यूरोप और अमेरिका में परियोजनाओं के लिए बॉक्स सबस्टेशन और पावर ट्रांसफार्मर का निर्यात करता है। कंपनी का बहु-मानक अनुपालन पोर्टफोलियो और अंतरराष्ट्रीय लॉजिस्टिक्स, सीमा शुल्क दस्तावेज़ीकरण और स्थानीय उपयोगिता अनुमोदन आवश्यकताओं के साथ अनुभव इसे सीमा पार परियोजना आपूर्ति के लिए एक विश्वसनीय भागीदार बनाता है।

• OEM आपूर्ति: अंतरराष्ट्रीय विद्युत ब्रांडों के लिए व्हाइट-लेबल बॉक्स सबस्टेशन।
• ईपीसी ठेकेदार आपूर्ति: समन्वित वितरण कार्यक्रम के साथ मल्टी-यूनिट बैच ऑर्डर।
• उपयोगिता खरीद: वॉल्यूम मूल्य निर्धारण और कॉल-ऑफ डिलीवरी के साथ फ्रेमवर्क समझौते।
• परियोजना-विशिष्ट अनुकूलन: गैर-मानक परियोजनाओं के लिए इंजीनियरिंग परामर्श और कस्टम डिज़ाइन।

11. गुणवत्ता आश्वासन एवं फैक्टरी स्वीकृति परीक्षण

---

11.1 गुणवत्ता प्रबंधन प्रणाली

लुगाओ पावर के विनिर्माण और इंजीनियरिंग संचालन को आईएसओ 9001 सिद्धांतों के साथ संरेखित गुणवत्ता प्रबंधन प्रणाली (क्यूएमएस) द्वारा नियंत्रित किया जाता है, जो सामग्री खरीद से लेकर डिलीवरी और बिक्री के बाद समर्थन तक पूर्ण उत्पाद जीवनचक्र को कवर करता है। क्यूएमएस में सभी महत्वपूर्ण विनिर्माण प्रक्रियाओं, आपूर्तिकर्ता योग्यता, इन-प्रोसेस निरीक्षण, गैर-अनुरूपता प्रबंधन और कैलिब्रेटेड परीक्षण उपकरण रखरखाव के लिए प्रलेखित नियंत्रण प्रक्रियाएं शामिल हैं।

11.2 नियमित परीक्षण कार्यक्रम

प्रत्येक लुगाओ बॉक्स सबस्टेशन डिलीवरी से पहले एक व्यापक नियमित परीक्षण कार्यक्रम से गुजरता है, जिसमें शामिल हैं:

परीक्षा	मानक/स्वीकृति मानदंड
एमवी ढांकता हुआ (एसी झेलने वाला)	आईईसी 62271-1 / एएनएसआई सी37: 1 मिनट के लिए रेटेड इन्सुलेशन स्तर पर लागू - कोई फ्लैशओवर नहीं
एलवी पावर फ्रीक्वेंसी झेलना	आईईसी 61439-1: रेटेड इन्सुलेशन स्तर के अनुसार लागू - कोई फ्लैशओवर नहीं
ट्रांसफार्मर नियमित परीक्षण	आईईसी 60076-1: वाइंडिंग प्रतिरोध, वोल्टेज अनुपात, शॉर्ट-सर्किट प्रतिबाधा, नो-लोड हानि, लोड हानि
इन्सुलेशन प्रतिरोध	प्रति आईईसी 60076 / आईईसी 62271 - प्रतिरोध 2,500 वी डीसी पर मापा गया; फ़ैक्टरी बेसलाइन की तुलना में
सुरक्षा रिले कार्यात्मक परीक्षण	रिले समन्वय सेटिंग्स के विरुद्ध सभी सुरक्षा कार्यों का परीक्षण किया गया; यात्रा का समय सत्यापित
इंटरलॉकिंग फंक्शन टेस्ट	गलत स्विचिंग अनुक्रम को रोकने के लिए सभी यांत्रिक और विद्युत इंटरलॉक का सत्यापन किया गया
दृश्य एवं आयामी निरीक्षण	सभी घटकों, लेबलों, केबल चिह्नों और कनेक्शनों को अनुमोदित ड्राइंग के अनुसार सत्यापित किया गया
तेल का नमूना (तेल में डूबी इकाइयां)	आईईसी 60296: ढांकता हुआ ताकत, नमी की मात्रा और अम्लता का परीक्षण और प्रमाणित

तालिका 11 - लुगाओ बॉक्स सबस्टेशनों के लिए नियमित परीक्षण कार्यक्रम

11.3 फैक्टरी स्वीकृति परीक्षण (एफएटी)

महत्वपूर्ण ऑर्डर के लिए या ग्राहक के अनुरोध पर, लुगाओ पावर अपनी सुविधा पर फैक्टरी स्वीकृति परीक्षण (एफएटी) की व्यवस्था करता है। एफएटी के दौरान, ग्राहक के इंजीनियर या नियुक्त निरीक्षण एजेंट सभी नियमित विद्युत परीक्षण देख सकते हैं, सामग्री और घटक प्रमाणपत्रों की समीक्षा कर सकते हैं, आयामी अनुरूपता को सत्यापित कर सकते हैं, गुणवत्ता दस्तावेज का निरीक्षण कर सकते हैं और शिपमेंट को अधिकृत करने से पहले नेमप्लेट सटीकता की पुष्टि कर सकते हैं। परीक्षण डेटा, अंशांकन रिकॉर्ड और इंस्पेक्टर साइन-ऑफ के साथ पूर्ण एफएटी परीक्षण रिपोर्ट डिलीवरी दस्तावेज़ पैकेज के हिस्से के रूप में प्रदान की जाती हैं।

12. निष्कर्ष एवं सिफ़ारिशें

---

12.1 मुख्य निष्कर्ष

• बॉक्स-प्रकार के सबस्टेशन अधिकांश नव-निर्माण, आधुनिकीकरण और नवीकरणीय ऊर्जा परियोजनाओं के लिए इष्टतम बिजली वितरण समाधान हैं जहां निर्माण कार्यक्रम, साइट सुरक्षा और जीवनचक्र लागत प्रमुख मूल्यांकन मानदंड हैं।
• यूरोपीय और अमेरिकी प्रकार के बीच चयन एक महत्वपूर्ण इंजीनियरिंग निर्णय है जिसके लिए अनुप्रयोग वातावरण, अग्नि सुरक्षा आवश्यकताओं, सुरक्षा खुफिया आवश्यकताओं, बजट बाधाओं और लागू मानकों के क्षेत्राधिकार के व्यवस्थित विश्लेषण की आवश्यकता होती है।
• यूरोपीय प्रकार मामूली लागत प्रीमियम पर बेहतर सुरक्षा, अग्नि सुरक्षा, स्मार्ट-ग्रिड एकीकरण और न्यूनतम रखरखाव प्रदान करता है - जो इसे शहरी, वाणिज्यिक और विनियमित-उद्योग अनुप्रयोगों के लिए पसंदीदा विनिर्देश बनाता है।
• अमेरिकी प्रकार औद्योगिक, ग्रामीण और बजट-संवेदनशील परियोजनाओं के लिए उत्कृष्ट तैनाती दक्षता, मजबूत अधिभार सहनशीलता और लागत-प्रभावशीलता प्रदान करता है।
• स्वामित्व विश्लेषण की कुल लागत लगातार बॉक्स सबस्टेशनों के भीतर उच्च दक्षता वाले ट्रांसफार्मर में निवेश का पक्ष लेती है, क्योंकि 25 साल की सेवा जीवन में पूंजीकृत ऊर्जा हानि आमतौर पर प्रारंभिक पूंजी लागत अंतर को कम कर देती है।
• मानक अनुपालन गैर-परक्राम्य है: खरीद प्रतिबद्धता से पहले प्रकार परीक्षण प्रमाणन, नियमित परीक्षण रिपोर्ट और लागू प्रमाणन चिह्न सत्यापित करें।

12.2 रणनीतिक सिफ़ारिशें

• सभी नई वितरण परियोजनाओं के लिए बॉक्स-प्रकार सबस्टेशन को डिफ़ॉल्ट समाधान के रूप में अपनाएं जहां साइट की स्थिति अनुमति देती है - अधिकांश परिदृश्यों में शेड्यूल, सुरक्षा और जीवनचक्र लागत लाभ आकर्षक होते हैं।
• परियोजना के पैमाने की परवाह किए बिना, प्रत्येक परियोजना के लिए एक संरचित पद्धति के रूप में अध्याय 9 में छह-चरणीय चयन ढांचे का उपयोग करें।
• खरीद दस्तावेज़ों में ऊर्जा दक्षता आवश्यकताओं को स्पष्ट रूप से निर्दिष्ट करें - केवल पूंजीगत मूल्य ही नहीं, बल्कि गारंटीकृत हानि मूल्यों का अनुरोध करें और तुलना करें।
• स्मार्ट ग्रिड और नवीकरणीय ऊर्जा परियोजनाओं के लिए, IEC 61850 संचार इंटरफेस को अनिवार्य करें और आधारभूत विनिर्देश के रूप में यूरोपीय प्रकार का मूल्यांकन करें।
• परियोजना अनुमोदन जोखिम को कम करने के लिए प्रदर्शित बहु-मानक अनुपालन और वर्तमान प्रकार के परीक्षण प्रमाणन के साथ आपूर्तिकर्ताओं को शामिल करें।
• गुणवत्ता या अनुपालन से समझौता किए बिना वितरक-स्रोत समकक्षों की तुलना में 15-25% लागत में कमी लाने के लिए लुगाओ पावर जैसे विशेषज्ञ निर्माताओं से फैक्ट्री-प्रत्यक्ष खरीद पर विचार करें।
