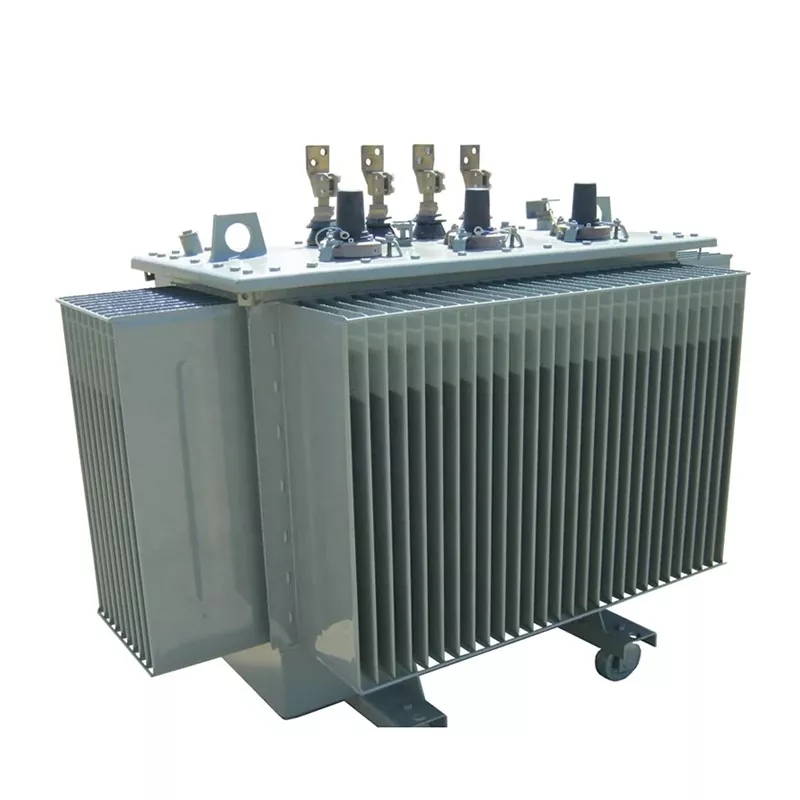

35kv लो-लॉस और ऑन-लोड रेगुलेशन ट्रांसफार्मर

The 35kV लो-लॉस और ऑन-लोड रेगुलेशन ट्रांसफार्मरएक मध्यम-वोल्टेज पावर ट्रांसफार्मर है जिसे वितरण और सबस्टेशन सिस्टम में स्थिर वोल्टेज नियंत्रण के लिए डिज़ाइन किया गया है। यह एक को एकीकृत करता हैऑन-लोड टैप चेंजर (ओएलटीसी)जो ट्रांसफार्मर के संचालन के दौरान वोल्टेज समायोजन की अनुमति देता है, जिससे बिना किसी रुकावट के निरंतर बिजली आपूर्ति सुनिश्चित होती है। लुगाओ पावर कंपनी लिमिटेड उच्च गुणवत्ता का निर्माण करती हैट्रान्सफ़ॉर्मरइसे प्राप्त करने के लिए प्रीमियम सिलिकॉन स्टील कोर, विश्वसनीय वाइंडिंग्स और इंसुलेटिंग ट्रांसफार्मर ऑयल का उपयोग करनाकम ऊर्जा हानि, उच्च दक्षता और लंबी सेवा जीवन. इन ट्रांसफार्मरों का व्यापक रूप से बिजली संयंत्रों, सबस्टेशनों और औद्योगिक बिजली वितरण नेटवर्क में उपयोग किया जाता है।

पैरामीटर

क्षमता	जीबी/20052-2020			प्रतिबाधा वोल्टेज (%)	भार रहित मौजूदा (%)	वेक्टर समूह	बढ़ाना कनेक्शन क्रिया
	(एस13)
	नो-लोड हानि	भार हानि
		Dyn11/Yzn1 1	यिनो
30	65	455	430	4.0	0.5	यिन0 या Dyn11	±2*2. 5% या±5 %
50	80	655	625		0.5
63	90	785	745		0.5
80	105	945	900		0.45
100	120	1140	1080		0.45
125	135	1360	1295		0.45
160	160	1665	1585		0.4
200	190	1970	1870		0.4
250	230	2300	2195		0.4
315	270	2760	2630		0.35
400	330	3250	3095		0.35
500	385	3900	3710		0.3
630	460	4460		4.5	0.25
800	560	5400			0.18
1000	665	7415			0.17
1250	780	8640			0.17
1600	940	10440			0.16
2000	1085	13180		5.0	0.16
2500	1280	13360			0.16

35kV लो-लॉस और ऑन-लोड रेगुलेशन ट्रांसफार्मर कैसे काम करता है?

The 35kV लो-लॉस और ऑन-लोड रेगुलेशन ट्रांसफार्मरऑपरेशन के दौरान वोल्टेज स्तर को समायोजित करने के लिए ओएलटीसी प्रणाली को एकीकृत करते समय विद्युत चुम्बकीय प्रेरण के आधार पर संचालित होता है।

काम के सिद्धांत

• विद्युत ऊर्जा को विद्युत चुम्बकीय प्रेरण के माध्यम से वाइंडिंग के बीच स्थानांतरित किया जाता है।
• ओएलटीसी तंत्र बिजली आपूर्ति को बाधित किए बिना ट्रांसफार्मर नल की स्थिति को बदल देता है।
• ट्रांसफार्मर का तेल गर्मी को खत्म करने और इन्सुलेशन प्रदान करने के लिए टैंक के अंदर घूमता है।
• सुरक्षित ऑपरेटिंग तापमान बनाए रखने के लिए रेडिएटर आसपास की हवा में गर्मी छोड़ता है।

मुख्य अनुप्रयोग परिदृश्य

The 35kV लो-लॉस और ऑन-लोड रेगुलेशन ट्रांसफार्मरमध्यम-वोल्टेज बिजली प्रणालियों में व्यापक रूप से उपयोग किया जाता है जहां स्थिर वोल्टेज और विश्वसनीय बिजली आपूर्ति महत्वपूर्ण है।

• बिजली उत्पादन संयंत्र
• विद्युत सबस्टेशन
• औद्योगिक विद्युत वितरण प्रणाली
• शहरी पावर ग्रिड
• खनन और भारी उद्योग
• नवीकरणीय ऊर्जा ग्रिड कनेक्शन

ऑन लोड टैप चेंजर ट्रांसफार्मर के लाभ

• सतत वोल्टेज विनियमनबिजली आपूर्ति को बाधित किए बिना.
• बेहतर ग्रिड स्थिरताउतार-चढ़ाव वाली लोड स्थितियों के लिए।
• कम ऊर्जा हानिअनुकूलित ट्रांसफार्मर डिज़ाइन के कारण।
• लंबी सेवा जीवनउच्च गुणवत्ता वाले इन्सुलेशन और तेल शीतलन के साथ।
• विश्वसनीय प्रदर्शनजटिल बिजली वितरण नेटवर्क में.

ओएलटीसी और ऑफ लोड टैप चेंजर के बीच अंतर

विशेषता	ओएलटीसी ट्रांसफार्मर	ऑफ लोड टैप चेंजर
वोल्टेज समायोजन	ऑपरेशन के दौरान समायोज्य	शटडाउन की आवश्यकता है
बिजली आपूर्ति में रुकावट	कोई रुकावट नहीं	बिजली काट देनी चाहिए
आवेदन	बड़े ग्रिड, सबस्टेशन	छोटे या स्थिर लोड सिस्टम
परिचालन लचीलापन	उच्च	सीमित

35kV लो-लॉस और ऑन-लोड रेगुलेशन ट्रांसफार्मर का उपयोग क्यों करें?

• बनाए रखनास्थिर वोल्टेज आउटपुटउतार-चढ़ाव वाले लोड वातावरण में।
• कम करनाऊर्जा हानि और परिचालन लागत.
• सुधारबिजली प्रणाली की विश्वसनीयता और दक्षता.
• के लिए उपयुक्तआधुनिक स्मार्ट ग्रिड और औद्योगिक बिजली प्रणालियाँ.
• वोल्टेज समायोजन के दौरान निर्बाध बिजली आपूर्ति सुनिश्चित करें।

ओएलटीसी पावर ट्रांसफार्मर का रखरखाव

• ट्रांसफार्मर के तेल के स्तर और तेल की गुणवत्ता की नियमित जांच करें।
• सुचारू स्विचिंग ऑपरेशन के लिए ओएलटीसी तंत्र का निरीक्षण करें।
• ऑपरेटिंग तापमान और लोड स्थितियों की निगरानी करें।
• सुनिश्चित करें कि रेडिएटर और शीतलन प्रणाली अबाधित रहे।
• समय-समय पर इन्सुलेशन और विद्युत परीक्षण करें।

क्यों चुनें?लुगाओ?

• पेशेवर 35kv लो-लॉस और ऑन-लोड रेगुलेशन ट्रांसफार्मर निर्माताउद्योग के वर्षों के अनुभव के साथ।
• उच्च गुणवत्ता वाले कच्चे मालसिलिकॉन स्टील शीट और प्रीमियम वाइंडिंग सहित।
• कम हानि और ऊर्जा कुशल डिजाइनपरिचालन लागत को कम करने के लिए.
• सख्त अंतरराष्ट्रीय परीक्षण मानकविश्वसनीय प्रदर्शन सुनिश्चित करना।
• तेजी से वितरणएक यूनिट के न्यूनतम ऑर्डर के साथ।
• पेशेवर तकनीकी सहायता और बिक्री के बाद सेवा.
• उत्पादों को निर्यात किया गयामध्य एशिया, अफ़्रीका और अन्य वैश्विक बाज़ार.

अक्सर पूछे जाने वाले प्रश्न

35kV लो-लॉस और ऑन-लोड रेगुलेशन ट्रांसफार्मर की विशिष्ट सेवा जीवन क्या है?

उचित रखरखाव के साथ, ट्रांसफार्मर 25 वर्षों से अधिक समय तक विश्वसनीय रूप से काम कर सकता है।

किस शीतलन विधि का उपयोग किया जाता है?

The ट्रांसफार्मरतेल डूबे हुए शीतलन का उपयोग करता है।ट्रांसफार्मर तेल स्थानांतरणप्रभावी ताप अपव्यय के लिए वाइंडिंग्स और कोर से रेडिएटर तक ताप।

क्या ऑपरेशन के दौरान वोल्टेज को समायोजित किया जा सकता है?

हाँ। ओएलटीसी प्रणाली बिजली आपूर्ति को बाधित किए बिना वोल्टेज समायोजन की अनुमति देती है।

कौन से उद्योग आमतौर पर इस ट्रांसफार्मर का उपयोग करते हैं?

बिजली उपयोगिताएँ, सबस्टेशन, भारी उद्योग, खनन कार्य और नवीकरणीय ऊर्जा परियोजनाएँ आमतौर पर इसका उपयोग करते हैं35kV लो-लॉस और ऑन-लोड रेगुलेशन ट्रांसफार्मर.
