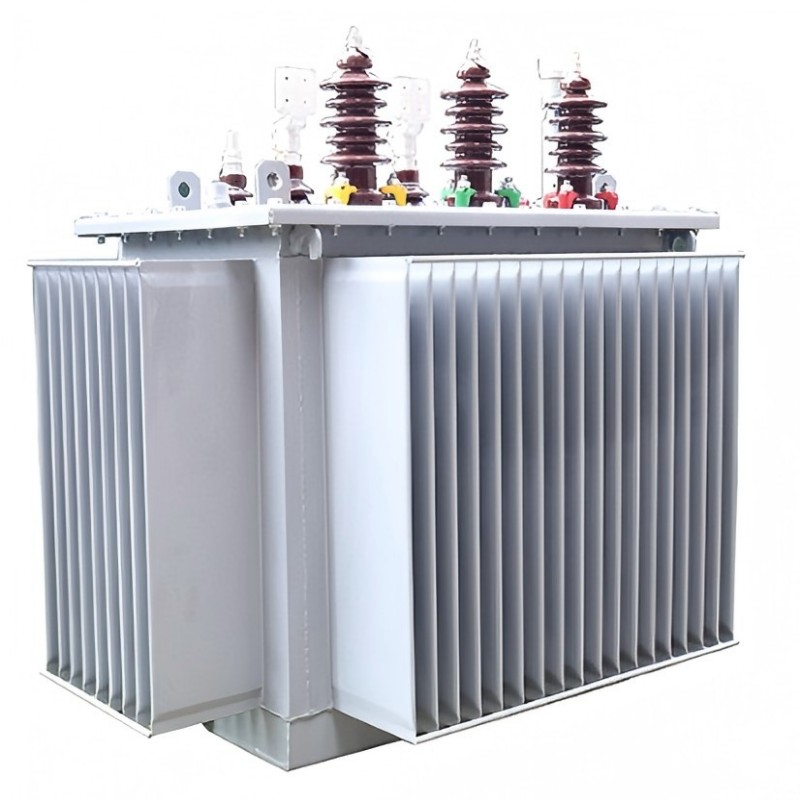

तेल में डूबे ट्रांसफार्मर का कार्य सिद्धांत क्या है?

तेल में डूबे ट्रांसफार्मरग्रिड वोल्टेज रूपांतरण को संभालकर विद्युत पारेषण और वितरण में सहायता करें। मूल कार्य सिद्धांत फैराडे के विद्युत चुम्बकीय प्रेरण के नियम पर निर्भर करता है। एक ट्रांसफार्मर में एक प्राथमिक वाइंडिंग, एक द्वितीयक वाइंडिंग और एक चुंबकीय कोर शामिल होता है जो उन्हें जोड़ता है। जब ऑपरेशन के दौरान प्राथमिक वाइंडिंग के माध्यम से प्रत्यावर्ती धारा प्रवाहित होती है, तो यह कोर में लगातार बदलते चुंबकीय क्षेत्र का निर्माण करती है। यह बदलता क्षेत्र द्वितीयक वाइंडिंग में वोल्टेज उत्पन्न करता है। दो वाइंडिंग के बीच का घुमाव अनुपात यह तय करता है कि वोल्टेज बढ़ता है या कम होता है।

कोर स्टैक्ड सिलिकॉन स्टील शीट से आता है। यह भंवर धारा और हिस्टैरिसीस हानियों को कम करने के लिए एक कम प्रतिरोधकता वाला चुंबकीय पथ बनाता है। वाइंडिंग सिस्टम में प्राथमिक और द्वितीयक वाइंडिंग होती है। सटीक मोड़ डिज़ाइन आवश्यक वोल्टेज परिवर्तन प्राप्त करता है। तेल टैंक में इन्सुलेशन तेल होता है। इसका बाहरी हीट सिंक गर्मी अपव्यय क्षेत्र को बढ़ाता है। सुरक्षा प्रणाली में एक तेल संरक्षक, एक डीह्यूमिडिफ़ायर और एक दबाव राहत उपकरण शामिल है। ये हिस्से विभिन्न परिस्थितियों में सुरक्षित संचालन सुनिश्चित करते हैं। अनुकूलन विशेष अनुप्रयोगों के लिए कार्य करता है. यह विशेष घटकों का उपयोग करता है या आवश्यकतानुसार भागों को जोड़ता और हटाता है।

एक स्टेप अप ट्रांसफार्मर प्राथमिक पक्ष से द्वितीयक पक्ष तक वोल्टेज बढ़ाता है। आमतौर पर, द्वितीयक वाइंडिंग में प्राथमिक वाइंडिंग की तुलना में अधिक मोड़ होते हैं। प्रत्यावर्ती धारा कम घुमावों के साथ प्राथमिक वाइंडिंग से होकर गुजरती है। यह कोर में एक वैकल्पिक चुंबकीय प्रवाह उत्पन्न करता है। यह फ्लक्स अधिक घुमावों के साथ द्वितीयक वाइंडिंग में उच्च वोल्टेज उत्पन्न करता है। स्टेप अप ट्रांसफार्मर वोल्टेज बढ़ाने की अनुमति देते हैं। वे लंबी दूरी तक विद्युत संचरण को संभव बनाते हैं।

स्टेप डाउन ट्रांसफार्मर विद्युत प्रणाली के अंत में स्थित होते हैं। वे सटीक घुमाव अनुपात डिज़ाइन के साथ वोल्टेज रूपांतरण प्राप्त करते हैं। वे वोल्टेज को प्राथमिक पक्ष से द्वितीयक पक्ष तक कम करते हैं। द्वितीयक वाइंडिंग में तदनुसार कम घुमाव होते हैं। वे उपयोगकर्ता अनुप्रयोगों के लिए ट्रांसमिशन नेटवर्क से उच्च वोल्टेज को कम वोल्टेज में परिवर्तित करते हैं।

ग्रिड संचालन के दौरान,ट्रांसफार्मरवोल्टेज और करंट बदलते समय एक स्थिर आवृत्ति रखता है। संचरित शक्ति काफी हद तक स्थिर रहती है। जैसे ही वोल्टेज बढ़ता है, करंट आनुपातिक रूप से गिरता है। वोल्टेज कम होने पर विपरीत होता है। इन्सुलेटिंग तेल गर्मी को प्रभावी ढंग से नष्ट कर देता है। यह आंतरिक घटकों को नमी और ऑक्सीकरण से भी बचाता है। इससे ट्रांसफार्मर का जीवनकाल काफी बढ़ जाता है।
