जैसे-जैसे बिजली वितरण नेटवर्क तेजी से जटिल होते जा रहे हैं, उपयोगिताओं और औद्योगिक सुविधाओं को ऐसे उपकरणों की आवश्यकता होती है जो असाधारण विश्वसनीयता, सुरक्षा, कॉम्पैक्टनेस और रखरखाव-मुक्त संचालन प्रदान करते हैं।मीडियम वोल्टेज SF6 पूरी तरह से इंसुलेटेड सीलबंद इलेक्ट्रिकल रिंग मुख्य यूनिट कॉम्पैक्ट स्विचगियरअपने बेहतर इन्सुलेशन प्रदर्शन, पर्यावरण संरक्षण, परिचालन सुरक्षा और लंबी सेवा जीवन के कारण आधुनिक मध्यम-वोल्टेज वितरण प्रणालियों के लिए एक अग्रणी समाधान के रूप में उभरा है।
लुगाओ पावरउन्नत प्रदान करता हैमीडियम वोल्टेज SF6 पूरी तरह से इंसुलेटेड सीलबंद इलेक्ट्रिकल रिंग मुख्य यूनिट कॉम्पैक्ट स्विचगियरशहरी सबस्टेशनों, औद्योगिक संयंत्रों, नवीकरणीय ऊर्जा परियोजनाओं, वाणिज्यिक परिसरों और उपयोगिता वितरण नेटवर्क के लिए डिज़ाइन किए गए समाधान। ये कॉम्पैक्ट स्विचगियर सिस्टम इंस्टॉलेशन स्थान और रखरखाव लागत को कम करते हुए बिजली विश्वसनीयता में सुधार करने में मदद करते हैं।
इस लेख में, हम पता लगाते हैं कि एसएफ 6 इंसुलेटेड रिंग मुख्य इकाइयां कैसे काम करती हैं, उनके फायदे, तकनीकी विशेषताएं, अनुप्रयोग, चयन मानदंड, और वे आधुनिक विद्युत बुनियादी ढांचे में एक आवश्यक घटक क्यों बन गए हैं।

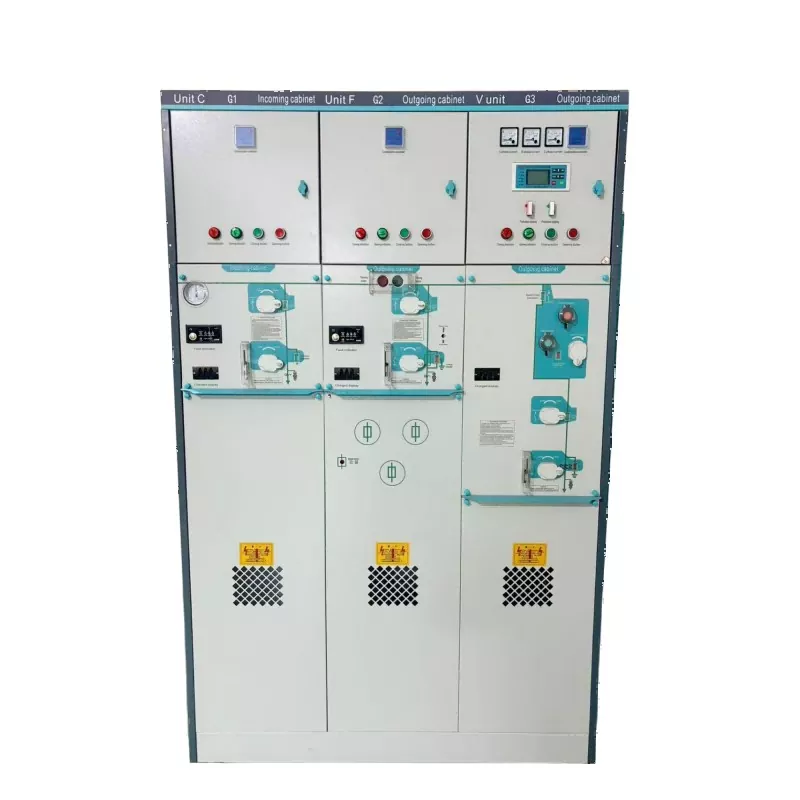

मीडियम वोल्टेज SF6 पूरी तरह से इंसुलेटेड सीलबंद इलेक्ट्रिकल रिंग मेन यूनिट कॉम्पैक्ट स्विचगियर एक फैक्ट्री-असेंबल मीडियम-वोल्टेज वितरण उपकरण है जिसे बिजली वितरण नेटवर्क के भीतर विद्युत सर्किट को सुरक्षित रूप से नियंत्रित, संरक्षित और अलग करने के लिए डिज़ाइन किया गया है।
सिस्टम एक इन्सुलेट माध्यम और आर्क-शमन माध्यम के रूप में सल्फर हेक्साफ्लोराइड (एसएफ 6) गैस का उपयोग करता है। सभी जीवित घटक एक सीलबंद स्टेनलेस-स्टील टैंक के भीतर संलग्न हैं, जो आंतरिक उपकरणों को नमी, धूल, प्रदूषण, नमक स्प्रे और अन्य पर्यावरणीय दूषित पदार्थों से बचाते हैं।
रिंग मेन यूनिट्स (आरएमयू) को व्यापक रूप से तैनात किया गया है:
मीडियम वोल्टेज SF6 पूरी तरह से इंसुलेटेड सीलबंद इलेक्ट्रिकल रिंग मुख्य यूनिट कॉम्पैक्ट स्विचगियरसिस्टम इंस्टॉलेशन फ़ुटप्रिंट को महत्वपूर्ण रूप से कम करते हुए अत्यधिक विश्वसनीय बिजली वितरण प्रदान करते हैं।
एसएफ6-इंसुलेटेड आरएमयू का संचालन सिद्धांत फॉल्ट आइसोलेशन और सर्किट सुरक्षा को सक्षम करते हुए निर्बाध बिजली वितरण को बनाए रखने के इर्द-गिर्द घूमता है।
सामान्य परिचालन स्थितियों के तहत, रिंग कॉन्फ़िगरेशन में व्यवस्थित इंटरकनेक्टेड फीडरों के माध्यम से बिजली प्रवाहित होती है। यदि एक अनुभाग में कोई खराबी आती है, तो स्विचगियर अप्रभावित अनुभागों को बिजली की आपूर्ति बनाए रखते हुए दोषपूर्ण खंड को तुरंत अलग कर सकता है।
सीलबंद SF6 गैस चैम्बर दो महत्वपूर्ण कार्य करता है:
यह डिज़ाइन नाटकीय रूप से परिचालन विश्वसनीयता और कार्मिक सुरक्षा को बढ़ाता है।
एक आधुनिक पूरी तरह से इंसुलेटेड आरएमयू में आमतौर पर कई एकीकृत घटक होते हैं:
| अवयव | समारोह |
|---|---|
| लोड ब्रेक स्विच | लोड स्थितियों के तहत स्विचिंग ऑपरेशन करता है |
| परिपथ वियोजक | दोष रुकावट और सुरक्षा प्रदान करता है |
| SF6 गैस टैंक | इन्सुलेशन और चाप शमन प्रदान करता है |
| बसबार प्रणाली | डिब्बों के बीच बिजली स्थानांतरित करता है |
| केबल डिब्बे | इनकमिंग और आउटगोइंग फीडरों को कनेक्ट करें |
| सुरक्षा रिले | असामान्य परिचालन स्थितियों का पता लगाएं |
| अर्थिंग स्विच | सुरक्षित रखरखाव संचालन सुनिश्चित करता है |
| नियंत्रण यूनिट | स्थानीय और दूरस्थ संचालन सक्षम करता है |
साथ में, ये घटक एक कॉम्पैक्ट लेकिन अत्यधिक कुशल मध्यम-वोल्टेज वितरण समाधान बनाते हैं।
सीलबंद डिज़ाइन पर्यावरणीय प्रदूषण को महत्वपूर्ण विद्युत घटकों को प्रभावित करने से रोकता है। परिणामस्वरूप, कठोर परिचालन स्थितियों में भी उपकरण का प्रदर्शन स्थिर रहता है।
पारंपरिक स्विचगियर प्रणालियों की तुलना में, एसएफ6 आरएमयू को काफी कम स्थापना स्थान की आवश्यकता होती है, जो उन्हें घनी आबादी वाले शहरी क्षेत्रों के लिए आदर्श बनाता है।
पूरी तरह से बंद जीवित हिस्से आकस्मिक संपर्क जोखिमों को खत्म करते हैं और ऑपरेटर सुरक्षा में सुधार करते हैं।
चूंकि सभी प्राथमिक घटकों को गैस-इन्सुलेटेड बाड़े के भीतर सील कर दिया गया है, रखरखाव अंतराल बहुत कम हो गया है।
SF6 गैस में उत्कृष्ट इन्सुलेशन गुण होते हैं जो विद्युत प्रदर्शन से समझौता किए बिना कॉम्पैक्ट उपकरण डिजाइन को सक्षम बनाते हैं।
गुणवत्तापूर्ण आरएमयू उचित परिस्थितियों में 30 से अधिक वर्षों तक विश्वसनीय रूप से काम कर सकते हैं।
सीलबंद टैंक डिज़ाइन प्रभावी ढंग से उपकरण की सुरक्षा करता है:
हालाँकि परियोजना आवश्यकताओं के आधार पर विशिष्टताएँ भिन्न होती हैं, निम्न तालिका आधुनिक SF6 रिंग मेन इकाइयों में पाए जाने वाले सामान्य मापदंडों को दर्शाती है।
| पैरामीटर | विशिष्ट मूल्य |
|---|---|
| रेटेड वोल्टेज | 12kV/24kV/36kV |
| रेटेड आवृत्ति | 50 हर्ट्ज / 60 हर्ट्ज |
| वर्तमान मूल्यांकित | 630ए - 1250ए |
| शॉर्ट सर्किट ब्रेकिंग करंट | 20kA - 31.5kA |
| इन्सुलेशन माध्यम | SF6 गैस |
| सुरक्षा स्तर | IP67 या उच्चतर |
| यांत्रिक जीवन | 5,000 - 10,000 ऑपरेशन |
| परिचालन तापमान | -40°C से +55°C |
मीडियम वोल्टेज SF6 फुली इंसुलेटेड सीलबंद इलेक्ट्रिकल रिंग मेन यूनिट कॉम्पैक्ट स्विचगियर की बहुमुखी प्रतिभा इसे कई उद्योगों के लिए उपयुक्त बनाती है।
नगरपालिका उपयोगिताएँ भूमि उपयोग को कम करते हुए ग्रिड विश्वसनीयता में सुधार करने के लिए आरएमयू पर भरोसा करती हैं।
विनिर्माण संयंत्रों को उत्पादन में रुकावटों को रोकने के लिए स्थिर बिजली वितरण की आवश्यकता होती है।
सौर फार्म और पवन ऊर्जा स्टेशन उत्पादन परिसंपत्तियों को मध्यम-वोल्टेज ग्रिड से जोड़ने के लिए आरएमयू का उपयोग करते हैं।
शॉपिंग सेंटर, कार्यालय टावर और मिश्रित उपयोग वाले विकास कॉम्पैक्ट स्विचगियर इंस्टॉलेशन से लाभान्वित होते हैं।
रेलवे, हवाई अड्डों, बंदरगाहों और मेट्रो प्रणालियों को अत्यधिक भरोसेमंद मध्यम-वोल्टेज बिजली वितरण की आवश्यकता होती है।
मिशन-महत्वपूर्ण सुविधाएं निर्बाध बिजली वितरण पर निर्भर करती हैं, जो आरएमयू को एक आदर्श विकल्प बनाती है।
| विशेषता | एसएफ6 आरएमयू | एयर-इंसुलेटेड स्विचगियर |
|---|---|---|
| स्थापना स्थान | बहुत संक्षिप्त | बड़े पदचिह्न |
| पर्यावरणीय प्रतिरोध | उत्कृष्ट | मध्यम |
| रखरखाव आवृत्ति | कम | उच्च |
| परिचालन सुरक्षा | उच्च | मध्यम |
| विश्वसनीयता | उत्कृष्ट | अच्छा |
| जीवन प्रत्याशा | 30+ वर्ष | 20-25 वर्ष |
| कठोर वातावरण के लिए उपयुक्तता | असाधारण | सीमित |
उन परियोजनाओं के लिए जहां विश्वसनीयता, सुरक्षा और स्थान अनुकूलन प्राथमिकताएं हैं, एसएफ 6-इन्सुलेटेड आरएमयू अक्सर बेहतर दीर्घकालिक मूल्य प्रदान करते हैं।
सही स्विचगियर कॉन्फ़िगरेशन चुनने के लिए कई महत्वपूर्ण कारकों के मूल्यांकन की आवश्यकता होती है।
ऐसे सिस्टम का चयन करें जो वितरण नेटवर्क के ऑपरेटिंग वोल्टेज से मेल खाता हो।
सुनिश्चित करें कि आरएमयू वर्तमान मांग और भविष्य में लोड वृद्धि दोनों को संभाल सकता है।
सत्यापित करें कि शॉर्ट-सर्किट रेटिंग स्थानीय उपयोगिता आवश्यकताओं को पूरा करती है।
आर्द्रता, तापमान, ऊंचाई और प्रदूषण के स्तर का आकलन करें।
दूरस्थ निगरानी और स्मार्ट-ग्रिड एकीकरण आवश्यकताओं पर विचार करें।
जब संभव हो तो मॉड्यूलर कॉन्फ़िगरेशन का चयन करके इंस्टॉलेशन को भविष्य में सुरक्षित रखें।
वैश्विक विद्युत अवसंरचना क्षेत्र तेजी से स्मार्ट, अधिक लचीले वितरण नेटवर्क की ओर विकसित हो रहा है।
उभरते रुझानों में शामिल हैं:
लुगाओ पावर जैसे निर्माता दुनिया भर में अगली पीढ़ी की बिजली प्रणालियों का समर्थन करने के लिए नवीन स्विचगियर प्रौद्योगिकियों में निवेश करना जारी रखते हैं।
एक SF6 रिंग मेन यूनिट को विश्वसनीय बिजली निरंतरता सुनिश्चित करते हुए मध्यम-वोल्टेज विद्युत नेटवर्क को सुरक्षित रूप से वितरित, नियंत्रित और संरक्षित करने के लिए डिज़ाइन किया गया है।
एसएफ6 गैस उत्कृष्ट इन्सुलेशन ताकत और चाप-शमन क्षमता प्रदान करती है, जिससे कॉम्पैक्ट और अत्यधिक विश्वसनीय स्विचगियर डिजाइन सक्षम होते हैं।
सही ढंग से स्थापित और संचालित होने पर उच्च-गुणवत्ता वाले आरएमयू अक्सर 30 साल से अधिक का सेवा जीवन प्राप्त करते हैं।
हाँ। उनका सीलबंद निर्माण उन्हें मौसम, नमी, धूल और प्रदूषण के प्रति अत्यधिक प्रतिरोधी बनाता है।
बिल्कुल। आधुनिक आरएमयू दूरस्थ निगरानी, स्वचालन, संचार प्रोटोकॉल और बुद्धिमान ग्रिड प्रबंधन कार्यों का समर्थन करते हैं।
उपयोगिताएँ, औद्योगिक सुविधाएँ, नवीकरणीय ऊर्जा परियोजनाएँ, परिवहन प्रणालियाँ, वाणिज्यिक भवन और डेटा केंद्र सभी इन स्विचगियर समाधानों का व्यापक रूप से उपयोग करते हैं।
विश्वसनीय, कॉम्पैक्ट और रखरखाव-कुशल विद्युत बुनियादी ढांचे की बढ़ती मांग इसे अपनाने के लिए प्रेरित कर रही हैमीडियम वोल्टेज SF6 पूरी तरह से इंसुलेटेड सीलबंद इलेक्ट्रिकल रिंग मुख्य यूनिट कॉम्पैक्ट स्विचगियर. इसकी पूरी तरह से सील डिजाइन, उत्कृष्ट इन्सुलेशन प्रदर्शन, परिचालन सुरक्षा और विविध अनुप्रयोगों के लिए अनुकूलनशीलता इसे आधुनिक मध्यम-वोल्टेज बिजली वितरण नेटवर्क के लिए सबसे प्रभावी समाधानों में से एक बनाती है।
चाहे उपयोगिता सबस्टेशनों, औद्योगिक सुविधाओं, नवीकरणीय ऊर्जा परियोजनाओं, वाणिज्यिक विकास, या स्मार्ट-ग्रिड अनुप्रयोगों में तैनात किया गया हो, ये उन्नत आरएमयू जीवनचक्र लागत और स्थापना स्थान आवश्यकताओं को कम करते हुए सिस्टम विश्वसनीयता में सुधार करने में मदद करते हैं।
क्या आप अपने अगले प्रोजेक्ट के लिए भरोसेमंद मीडियम वोल्टेज SF6 फुली इंसुलेटेड सीलबंद इलेक्ट्रिकल रिंग मेन यूनिट कॉम्पैक्ट स्विचगियर समाधान खोज रहे हैं?इंजीनियरिंग टीमलुगाओ पावरआपके वोल्टेज स्तर, नेटवर्क आवश्यकताओं, पर्यावरणीय स्थितियों और भविष्य की विस्तार योजनाओं के आधार पर आदर्श कॉन्फ़िगरेशन का चयन करने में आपकी सहायता करने के लिए तैयार है।हमसे संपर्क करेंआज अपनी परियोजना की जरूरतों पर चर्चा करने, विशेषज्ञ तकनीकी मार्गदर्शन प्राप्त करने और एक अनुकूलित समाधान प्राप्त करने के लिए जो दीर्घकालिक प्रदर्शन, सुरक्षा और मूल्य प्रदान करता है।
