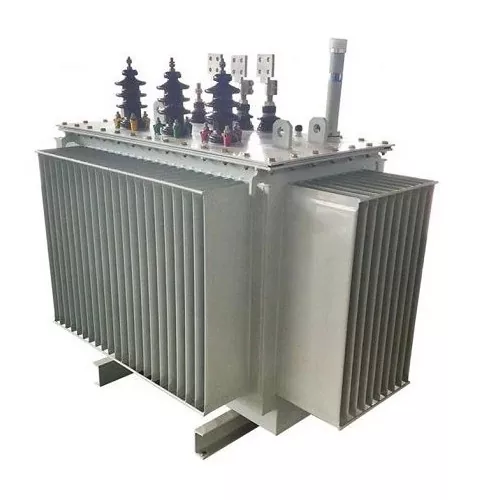

सबस्टेशन के लिए पूरी तरह से सीलबंद तेल-डूबे वितरण ट्रांसफार्मर

एक पेशेवर चीन पूरी तरह से सील तेल में डूबे ट्रांसफार्मर निर्माता और आपूर्तिकर्ता के रूप में, लुगाओ स्थिर प्रदर्शन और सख्त गुणवत्ता नियंत्रण के साथ उच्च गुणवत्ता वाले फ्लैट फ्लैंज का उत्पादन करने में माहिर है। एसबस्टेशन के लिए पूरी तरह से सीलबंद तेल-डूबे वितरण ट्रांसफार्मरएक प्रकार का बिजली वितरण ट्रांसफार्मर है जिसे पूरी तरह से सीलबंद तेल टैंक संरचना के साथ डिज़ाइन किया गया है। टैंक के अंदर इंसुलेटिंग ऑयल को बाहरी हवा से अलग किया जाता है, जिससे नमी, ऑक्सीजन और धूल को ट्रांसफार्मर में प्रवेश करने से रोका जा सकता है। यह डिज़ाइन आंतरिक घटकों के ऑक्सीकरण को प्रभावी ढंग से कम करता है और दीर्घकालिक विश्वसनीयता में सुधार करता है।

The पूरी तरह से सील तेल में डूबे वितरण ट्रांसफार्मरसबस्टेशनों, औद्योगिक संयंत्रों, शहरी वितरण नेटवर्क और नवीकरणीय ऊर्जा प्रणालियों में व्यापक रूप से उपयोग किया जाता है। यह शीतलन और इन्सुलेशन के लिए इन्सुलेट तेल का उपयोग करता है, जिससे उच्च आर्द्रता या धूल भरी स्थितियों जैसे कठोर वातावरण में भी कुशल गर्मी अपव्यय और स्थिर प्रदर्शन की अनुमति मिलती है।

मुख्य विशेषताएं और अनुप्रयोग

प्रमुख विशेषताऐं

• पूरी तरह से सील संरचना- सबस्टेशन के तेल टैंक के लिए पूरी तरह से सीलबंद तेल-डूबे हुए वितरण ट्रांसफार्मर को पूरी तरह से सील कर दिया गया है, जिससे नमी और हवा को प्रवेश करने से रोका जा सके।
• नालीदार तेल टैंक डिजाइन- गर्मी अपव्यय में सुधार करता है और संरक्षक की आवश्यकता को समाप्त करता है।
• उच्च इन्सुलेशन विश्वसनीयता- ट्रांसफार्मर का तेल आंतरिक घटकों के लिए उत्कृष्ट विद्युत इन्सुलेशन प्रदान करता है।
• मजबूत अधिभार क्षमता- इन्सुलेट तेल की उच्च तापीय क्षमता भार सहनशीलता में सुधार करती है।
• लंबी सेवा जीवन- इंसुलेटिंग ऑयल वाइंडिंग और कोर की सुरक्षा करता है, जिससे घटक की उम्र बढ़ने की गति धीमी हो जाती है।
• कम रखरखाव की आवश्यकता- सीलबंद संरचना तेल संदूषण और रखरखाव आवृत्ति को कम करती है।

मुख्य अनुप्रयोग

• शहरी और ग्रामीण बिजली वितरण नेटवर्क
• सबस्टेशन बिजली आपूर्ति प्रणाली
• औद्योगिक विनिर्माण संयंत्र
• वाणिज्यिक भवन और बुनियादी ढांचा परियोजनाएं
• नवीकरणीय ऊर्जा परियोजनाएँ जैसे सौर या पवन फार्म

पारंपरिक तेल ट्रांसफार्मर की तुलना में पूरी तरह से सील ट्रांसफार्मर के क्या फायदे हैं?

• किसी तेल संरक्षक की आवश्यकता नहीं- पूरी तरह से सीलबंद डिज़ाइन तेल भंडारण टैंक की आवश्यकता को दूर करता है।
• बेहतर पर्यावरण संरक्षण- बाहरी हवा से तेल संदूषण का खतरा कम हो गया।
• कम रखरखाव लागत- न्यूनतम तेल ऑक्सीकरण का मतलब है कम रखरखाव निरीक्षण।
• बेहतर परिचालन विश्वसनीयता-आंतरिक घटक नमी और धूल से सुरक्षित रहते हैं।
• संक्षिप्त परिरूप- नालीदार टैंक अतिरिक्त शीतलन उपकरण के बिना गर्मी अपव्यय में सुधार करता है।

पूरी तरह से सील ट्रांसफार्मर में कौन से सुरक्षा कार्य होते हैं?

• दबाव राहत मुड़ने वाला फाटक- खराबी के दौरान टैंक विरूपण को रोकने के लिए आंतरिक दबाव जारी करता है।
• चाप शमन सुरक्षा- इंसुलेटिंग ऑयल आर्क दोष के दौरान आर्क-बुझाने वाली गैसें उत्पन्न करता है।
• थर्मल सुरक्षा- कुशल तेल शीतलन घुमावदार तापमान वृद्धि को नियंत्रित करने में मदद करता है।
• सीलबंद संरचना सुरक्षा- बाहरी नमी और दूषित पदार्थों को सबस्टेशन के लिए पूरी तरह से सील तेल-डूबे हुए वितरण ट्रांसफार्मर में प्रवेश करने से रोकता है।
• अधिभार सहनशीलता- उच्च ताप क्षमता वाला तेल अल्पकालिक अधिभार क्षमता में सुधार करता है।

क्या पूरी तरह से सील ट्रांसफार्मर को नियमित तेल निरीक्षण या तेल प्रतिस्थापन की आवश्यकता होती है?

पारंपरिक तेल ट्रांसफार्मर की तुलना में,सबस्टेशन के लिए पूरी तरह से सीलबंद तेल-डूबे वितरण ट्रांसफार्मरबहुत कम तेल रखरखाव की आवश्यकता होती है। चूँकि इंसुलेटिंग तेल को हवा से अलग किया जाता है, ऑक्सीकरण दर काफी कम हो जाती है।

• तेल स्तर गेज के नियमित दृश्य निरीक्षण की सिफारिश की जाती है।
• रखरखाव के दौरान तेल रिसाव या असामान्य तापमान की जाँच करें।
• सामान्य परिचालन स्थितियों के तहत, तेल प्रतिस्थापन की शायद ही कभी आवश्यकता होती है।
• दीर्घकालिक संचालन सुरक्षा के लिए आवधिक तेल गुणवत्ता परीक्षण आयोजित किया जा सकता है।

अक्सर पूछे जाने वाले प्रश्न

1. पूरी तरह से सीलबंद तेल-डूबे वितरण ट्रांसफार्मर के लिए कौन से वातावरण उपयुक्त हैं?

The ट्रांसफार्मरउच्च आर्द्रता, धूल या बाहरी प्रतिष्ठानों वाले वातावरण के लिए उपयुक्त है जहां स्थिर इन्सुलेशन और विश्वसनीय सीलिंग की आवश्यकता होती है।

2. सामान्य ऑपरेटिंग तापमान सीमा क्या है?

मानक ऑपरेटिंग तापमान रेंज लगभग -30°C से +40°C है। जब परिवेश का तापमान 40°C से अधिक हो जाता है, तो लोड में कमी की आवश्यकता हो सकती है।

3. किन स्थापना शर्तों पर विचार किया जाना चाहिए?

• गर्मी अपव्यय के लिए पर्याप्त जगह वाला ट्रांसफार्मर स्थापित करें।
• सुनिश्चित करें कि स्थापना झुकाव कोण 15° से अधिक न हो।
• ज्वलनशील क्षेत्रों और मजबूत विद्युत चुम्बकीय हस्तक्षेप क्षेत्रों से बचें।

4. लुगाओ उत्पाद की गुणवत्ता कैसे सुनिश्चित करता है?

लुगाओ पावर कंपनी लिमिटेडपूरे उत्पादन के दौरान सख्त गुणवत्ता नियंत्रण लागू करता है। प्रत्येकसबस्टेशन के लिए पूरी तरह से सीलबंद तेल-डूबे वितरण ट्रांसफार्मरस्थिर और विश्वसनीय संचालन सुनिश्चित करने के लिए शिपमेंट से पहले वैक्यूम तेल भरने, सीलिंग निरीक्षण और प्रदर्शन परीक्षण से गुजरना पड़ता है।

पैरामीटर

नमूना	रेटेड क्षमता	वोल्टेज समूह		संबंध प्रतीक	भार रहित नुकसान	भार हानि 75℃	भार रहित मौजूदा	छोटा सर्किट मुक़ाबला	वज़न	आयाम एल*डब्ल्यू*एच	एह
		उच्च वोल्टेज	कम वोल्टेज
	(केवीए)	(केवी)	(केवी)	-	(डब्ल्यू)	(डब्ल्यू)	(ए)	(%)	(केजी)	(एमएम)	(एमएम)
S11-30/10	30	10	0.4	Yyn0/Dyn11	100	630	0.8	4.0	400	1050*63*1040	400*400
S11-50/10	50				130	910	0.7		460	1020*680*1080
एस11-63/10	63				150	1090	0.6		500	1060*690*1090
S11-80/10	80				180	1310	0.5		550	1070*700*1100
S11-100/10	100				200	1580	0.5		620	1090*710*1120
S11-125/10	125				240	1890	0.45		700	1130*730*1180
एस11-160/10	160				280	2310	0.42		830	1160*750*1180	550*550
S11-200/10	200				340	2730	0.4		910	1190*750*1260
एस11-250/10	250				400	3200	0.4		1000	1230*770*1280
S11-315/10	315				480	3830	0.35		1430	1280*830*1290
एस11-400/10	400				570	4520	0.35		1430	1310*830*1340	660*660
एस11-500/10	500				680	5410	0.33		1600	1389*890*1380
S11-630/10	630				810	6200	0.28		1830	1490*980*1410
S11-800/10	800				980	7500	0.25	4.5	2300	1560*1000*1560	820*820
S11-1000/10	1000				1150	10300	0.25		2700	1700*1130*1650
S11-1250/10	1250				1360	12000	0.25		3200	1830*1230*1710
S11-1600/10	1600				1640	14500	0.23		3700	1880*1270*1790
S11-2000/10	2000				1960	18300	0.23	5.5	4500	1980*1310*1900	920*920
S11-2500/10	2500				2310	20700	0.23		5500	2360*1580*2300
