जैसे-जैसे शहरीकरण में तेजी आती है और स्मार्ट बुनियादी ढांचा वैश्विक मानक बन जाता हैयूरोपईएएन टाइप सबस्टेशनएक कॉम्पैक्ट, कुशल और अत्यधिक एकीकृत बिजली वितरण समाधान के रूप में उभरा है। यह व्यापक मार्गदर्शिका इसकी संरचना, फायदे, अनुप्रयोगों, तकनीकी मापदंडों, अमेरिकी-प्रकार के सबस्टेशनों के साथ तुलना, स्थापना संबंधी विचार और भविष्य के विकास के रुझानों की पड़ताल करती है। चाहे औद्योगिक पार्कों, नवीकरणीय ऊर्जा प्रणालियों, वाणिज्यिक परिसरों या आवासीय समुदायों के लिए, यूरोपीय प्रकार के सबस्टेशन बेहतर सुरक्षा, मॉड्यूलरिटी और बुद्धिमान नियंत्रण क्षमताएं प्रदान करते हैं।

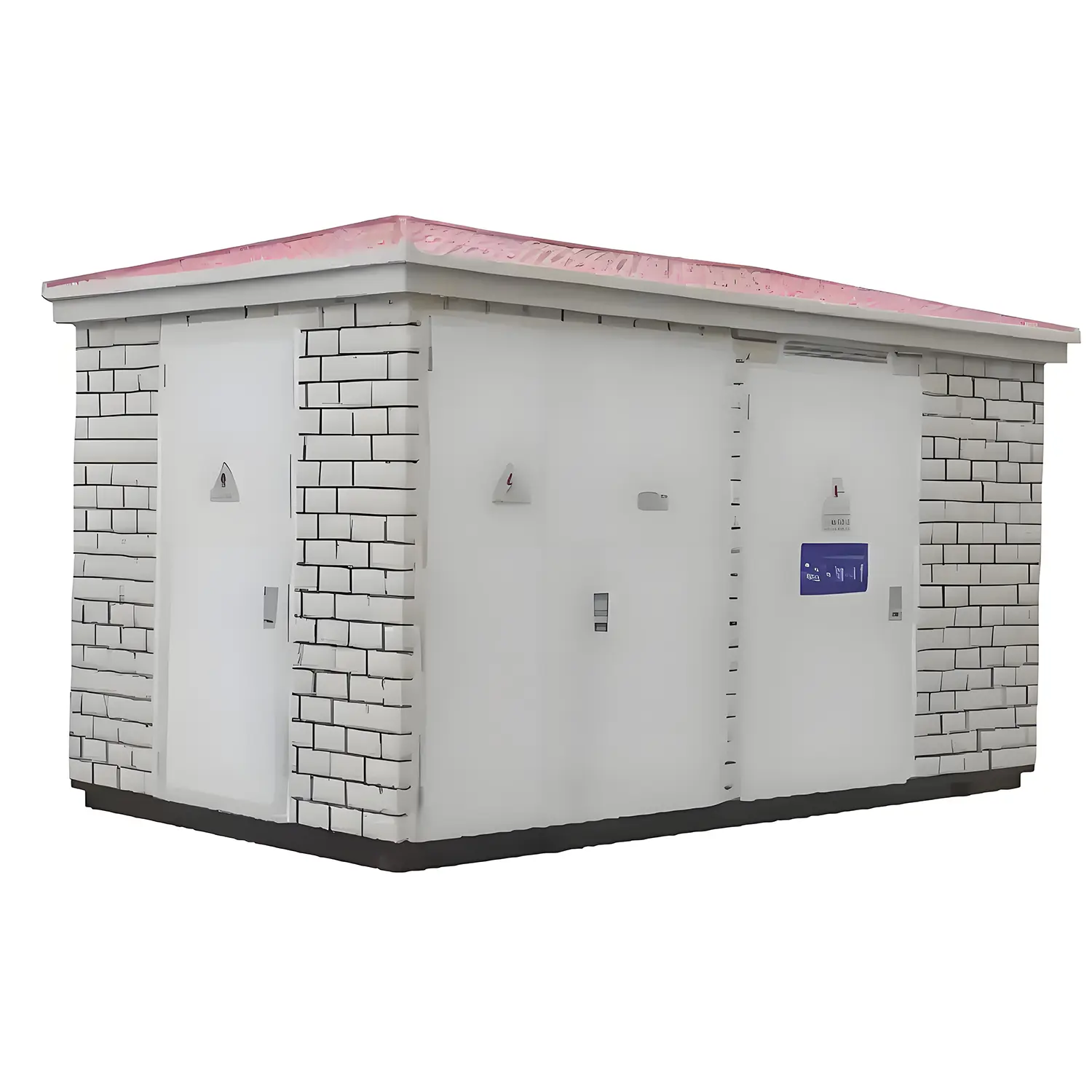

A यूरोपीय प्रकार का सबस्टेशन, जिसे ए के नाम से भी जाना जाता हैकॉम्पैक्ट सबस्टेशनयापूर्वनिर्मित बॉक्स-प्रकार सबस्टेशन, एक पूरी तरह से संलग्न, फैक्ट्री-असेंबल बिजली वितरण प्रणाली है जो एकीकृत होती है:
सभी घटकों को एक ही बाड़े के भीतर स्थापित किया जाता है, आमतौर पर अलग-अलग डिब्बों में विभाजित किया जाता है। यह मॉड्यूलर और मानकीकृत डिज़ाइन स्थापना के समय को काफी कम कर देता है और उच्च परिचालन सुरक्षा सुनिश्चित करता है।
ऑन-साइट सिविल निर्माण की आवश्यकता वाले पारंपरिक सबस्टेशनों के विपरीत, यूरोपीय प्रकार के सबस्टेशन कारखानों में पूर्वनिर्मित होते हैं और पूर्ण इकाइयों के रूप में वितरित किए जाते हैं - जो उन्हें तेजी से तैनाती परियोजनाओं के लिए आदर्श बनाते हैं।
एमवी अनुभाग में आमतौर पर लोड ब्रेक स्विच, वैक्यूम सर्किट ब्रेकर, सुरक्षा रिले और मीटरिंग डिवाइस शामिल होते हैं। यह बेहतर विश्वसनीयता के लिए रिंग मेन यूनिट (आरएमयू) कॉन्फ़िगरेशन का समर्थन करता है।
इस अनुभाग में या तो आवास हैं:
परियोजना आवश्यकताओं के आधार पर क्षमता आमतौर पर 100kVA से 2500kVA तक होती है।
LV पक्ष अंतिम उपयोगकर्ताओं को बिजली वितरित करता है और इसमें शामिल हैं:
| पैरामीटर | विशिष्ट मूल्य |
|---|---|
| रेटेड वोल्टेज (एमवी) | 6kV / 10kV / 15kV / 20kV / 35kV |
| रेटेड वोल्टेज (एलवी) | 0.4kV |
| ट्रांसफार्मर की क्षमता | 100kVA - 2500kVA |
| सुरक्षा स्तर | आईपी33-आईपी54 |
| ठंडा करने की विधि | ओनान/एएन |
| मानकों | आईईसी 62271, आईईसी 60076 |
कॉम्पैक्ट पदचिह्न और आईईसी मानकों के साथ मानकीकृत अनुपालन इसे अंतरराष्ट्रीय बिजली वितरण प्रणालियों के लिए उपयुक्त बनाता है।
| तुलना मद | यूरोपीय प्रकार | अमेरिकी प्रकार |
|---|---|---|
| संरचना | बंटे | एकीकृत ट्रांसफार्मर आधारित |
| रखरखाव | आगे और पीछे का प्रवेश | सिंगल-साइड एक्सेस |
| सुरक्षा स्तर | उच्च आंतरिक अलगाव | मध्यम |
| FLEXIBILITY | अत्यधिक मॉड्यूलर | कम मॉड्यूलर |
| आवेदन | शहरी एवं औद्योगिक | आवासीय एवं ग्रामीण |
यूरोपीय प्रकार के सबस्टेशन बेहतर सुरक्षा अलगाव और डिज़ाइन लचीलापन प्रदान करते हैं, जो उन्हें जटिल वितरण नेटवर्क के लिए आदर्श बनाते हैं।
अंतरिक्ष-बचत पदचिह्न शहरी वातावरण के लिए आदर्श है।
साइट पर निर्माण समय को 50% तक कम कर देता है।
इसके लिए उपयुक्त:
दूरस्थ निगरानी, SCADA एकीकरण और बुद्धिमान सुरक्षा प्रणालियों का समर्थन करता है।
नवीकरणीय एकीकरण पर बढ़ते वैश्विक जोर के साथ, यूरोपीय प्रकार के सबस्टेशनों को सौर और पवन फार्म परियोजनाओं में व्यापक रूप से तैनात किया गया है।
आधुनिक सबस्टेशन एकीकृत होते हैं:
यह पूर्वानुमानित रखरखाव को बढ़ाता है और डाउनटाइम को कम करता है।
लुगाओसख्त गुणवत्ता नियंत्रण और आईईसी-अनुपालक विनिर्माण प्रक्रियाओं के साथ उन्नत बिजली वितरण समाधानों में विशेषज्ञता।
उचित रखरखाव के साथ आमतौर पर 20-30 साल।
हाँ, इसका व्यापक रूप से सौर और पवन वितरण प्रणालियों में उपयोग किया जाता है।
हाँ, अनुकूलित बाड़े की सुरक्षा रेटिंग के साथ।
आईईसी 62271, आईईसी 60076, और अन्य अंतर्राष्ट्रीय मानक।
अपने मॉड्यूलर आर्किटेक्चर, उन्नत सुरक्षा सुविधाओं, बुद्धिमान एकीकरण क्षमताओं और कॉम्पैक्ट पदचिह्न के साथ, यूरोपीय प्रकार सबस्टेशन आधुनिक बिजली वितरण बुनियादी ढांचे के भविष्य का प्रतिनिधित्व करता है। जैसे-जैसे शहरों का विस्तार हो रहा है और स्मार्ट ग्रिड मानक बन रहे हैं, यह समाधान बेजोड़ दक्षता और विश्वसनीयता प्रदान करता है।
यदि आप उच्च-प्रदर्शन, अनुकूलन योग्य और आईईसी-अनुरूप यूरोपीय प्रकार सबस्टेशन की तलाश में हैं, तो लुगाओ आपकी परियोजना आवश्यकताओं को पूरा करने के लिए उन्नत इंजीनियरिंग विशेषज्ञता और वैश्विक समर्थन प्रदान करता है।
विस्तृत विशिष्टताओं, अनुकूलित समाधानों और प्रतिस्पर्धी कोटेशनों के लिए -हमसे संपर्क करेंआज ही और लुगाओ के उन्नत यूरोपीय प्रकार सबस्टेशन समाधानों के साथ अपने बुनियादी ढांचे को सशक्त बनाएं।
