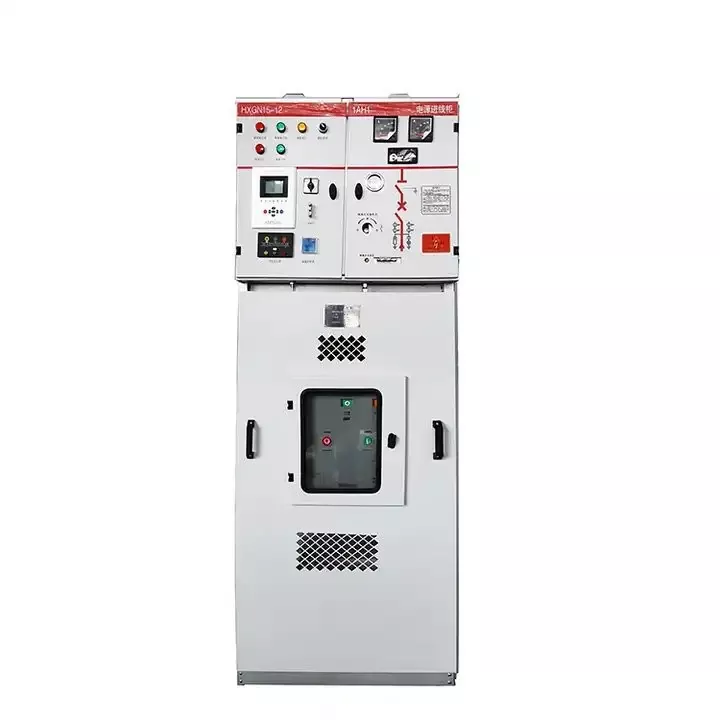

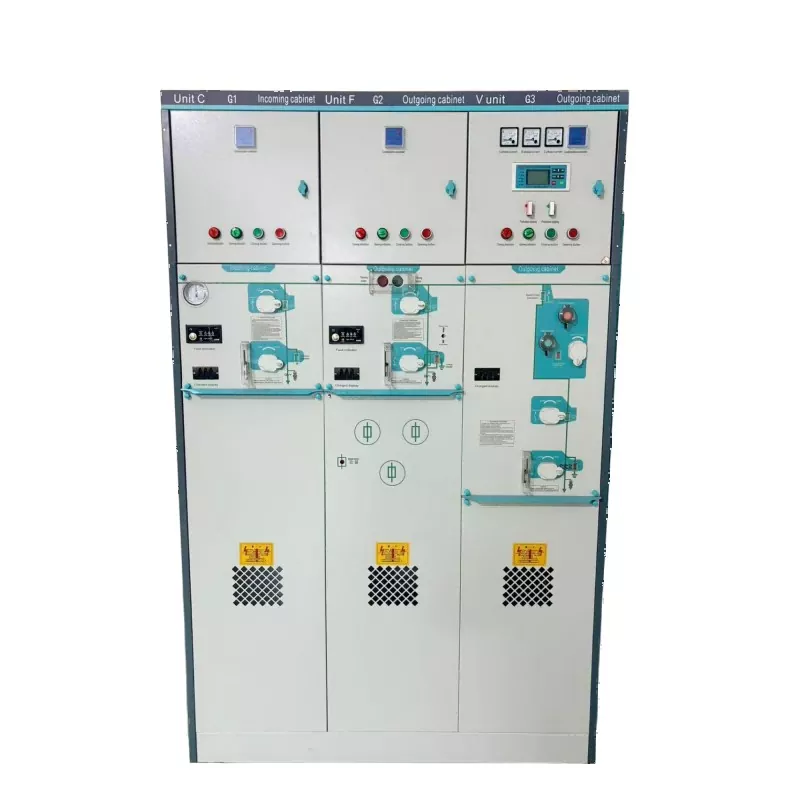

12KV Sf6 हाई वोल्टेज रिंग मेन यूनिट स्विचगियर

चीन में निर्माता और आपूर्तिकर्ता के रूप में, हम उच्च गुणवत्ता में लेकिन थोक विक्रेताओं के लिए सस्ती कीमत पर अनुकूलित 12KV Sf6 हाई वोल्टेज रिंग मेन यूनिट स्विचगियर प्रदान करते हैं।उच्च वोल्टेज आरएमयूअत्यधिक उच्च सुरक्षा रेटिंग के साथ एक धातु-संलग्न कैबिनेट की सुविधा है, जो बाहरी नमी को कैबिनेट में प्रवेश करने से प्रभावी ढंग से रोकती है और इस प्रकार घटकों की सेवा जीवन को बढ़ाती है। समग्र संरचना स्थिर है, जिससे ऑपरेटरों के लिए इसका उपयोग सुविधाजनक हो जाता है और साथ ही बार-बार रखरखाव की आवश्यकता भी कम हो जाती है। कैबिनेट कई खंडों से बना है, जिसमें मुख्य बसबार के लिए बसबार कम्पार्टमेंट और सीलबंद कम्पार्टमेंट, रिले स्थापित करने के लिए उपकरण कम्पार्टमेंट और अंत में इनकमिंग और आउटगोइंग केबल को जोड़ने के लिए जिम्मेदार केबल कम्पार्टमेंट शामिल है। सीलबंद कम्पार्टमेंट कनेक्शन और आइसोलेशन जैसे संचालन के लिए स्विच से सुसज्जित है, जो इसे ऑपरेटरों के लिए उपयोगकर्ता के अनुकूल बनाता है।

12KV Sf6 हाई वोल्टेज रिंग मेन यूनिट स्विचगियर इन्सुलेशन के लिए सल्फर हेक्साफ्लोराइड का उपयोग करता है, जिसमें अपेक्षाकृत सरल संरचना और उच्च लागत प्रभावशीलता होती है। कैबिनेट के अंदर के घटकों को वास्तविक आवश्यकताओं के अनुसार चुना जा सकता है, और मल्टी सर्किट रिंग नेटवर्क सिस्टम बनाने के लिए कैबिनेट को जोड़ा जा सकता है। कुल मात्रा अपेक्षाकृत कॉम्पैक्ट है, जो इसे औद्योगिक पार्कों, वाणिज्यिक परिसरों और अन्य क्षेत्रों के लिए उपयुक्त बनाती है।

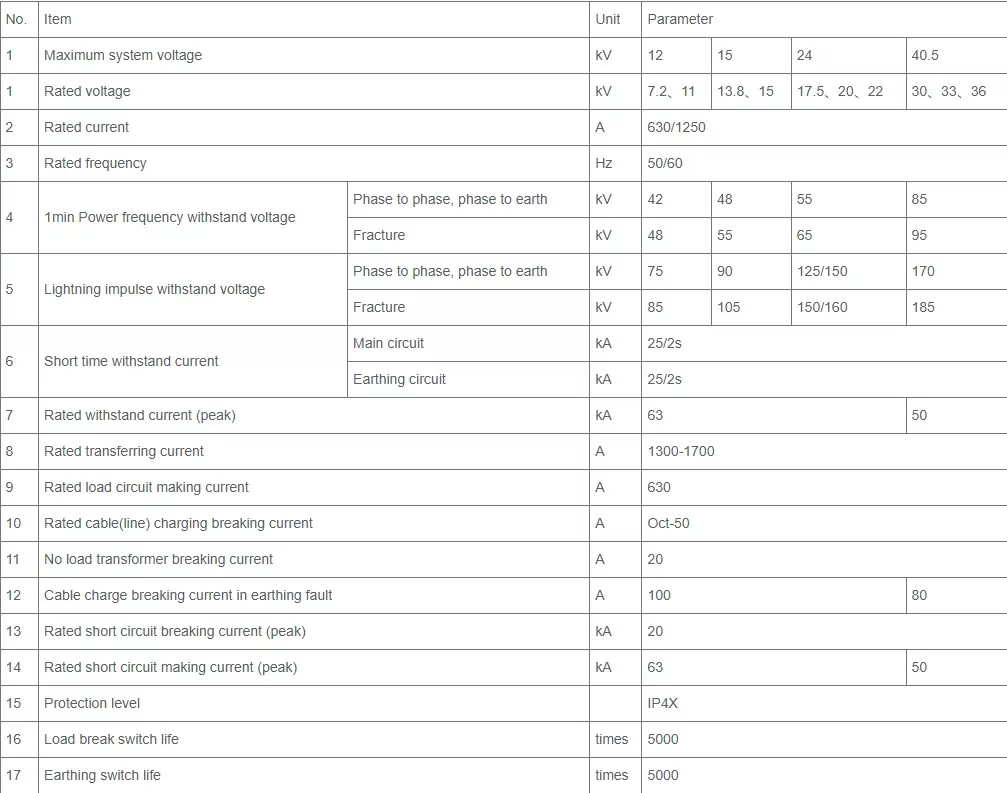

पैरामीटर

परिचालन लागत वातावरण

1. सामान्य ऑपरेटिंग तापमान रेंज -40°C से +55°C है। यदि तापमान इस सीमा से अधिक है, तो अनुकूलन पर LUGAO के साथ चर्चा की जानी चाहिए।

2. सामान्य सापेक्षिक आर्द्रता 95% से कम होनी चाहिए।

3. मानक परिचालन ऊंचाई 4,000 मीटर से कम है।

4. स्थापना के दौरान, कैबिनेट को झुकाया नहीं जाना चाहिए; इसे सीधा रखा जाना चाहिए और आधार समतल होना चाहिए।

5. स्विचगियर को अधिक समय तक पानी में नहीं डूबा रहना चाहिए।

6. रासायनिक गैस संक्षारण या विस्फोटक खतरों वाले क्षेत्रों से दूर रहें।

विशेषताएँ

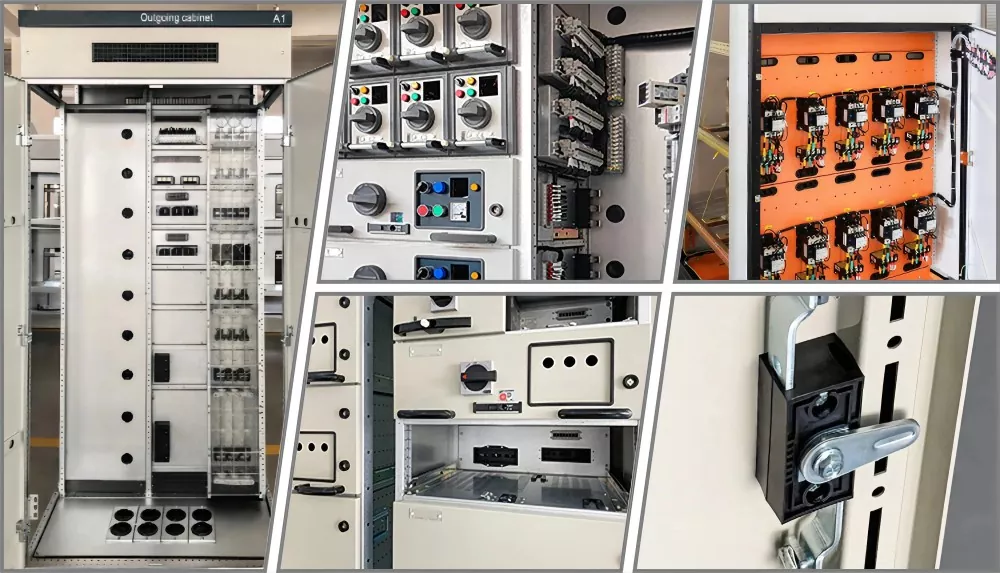

यूनिट का घेरा, प्रवेश द्वार और ऊपरी कक्ष सटीक स्प्रे कोटिंग से गुजरते हैं, जो एक टिकाऊ, समान सुरक्षात्मक फिनिश सुनिश्चित करता है जो पर्यावरणीय संक्षारण और यांत्रिक पहनने से बचाता है। सभी अलमारियाँ एक प्राथमिक ग्राउंडिंग बसबार को शामिल करती हैं जिसे कैबिनेट के संरचनात्मक ढांचे के करीब सुरक्षित ग्राउंडिंग सक्षम करने के लिए डिज़ाइन किया गया है। ग्राउंडिंग स्विच और इंटरलॉकिंग तंत्र सहित धातु के घटकों को सावधानीपूर्वक ग्राउंडिंग बसबार से जोड़ा जाता है, जबकि तांबे के ब्रैड कनेक्शन का उपयोग विद्युत निरंतरता और गलती वर्तमान अपव्यय को सुनिश्चित करने के लिए स्क्रू-फास्टेड जोड़ों पर किया जाता है।

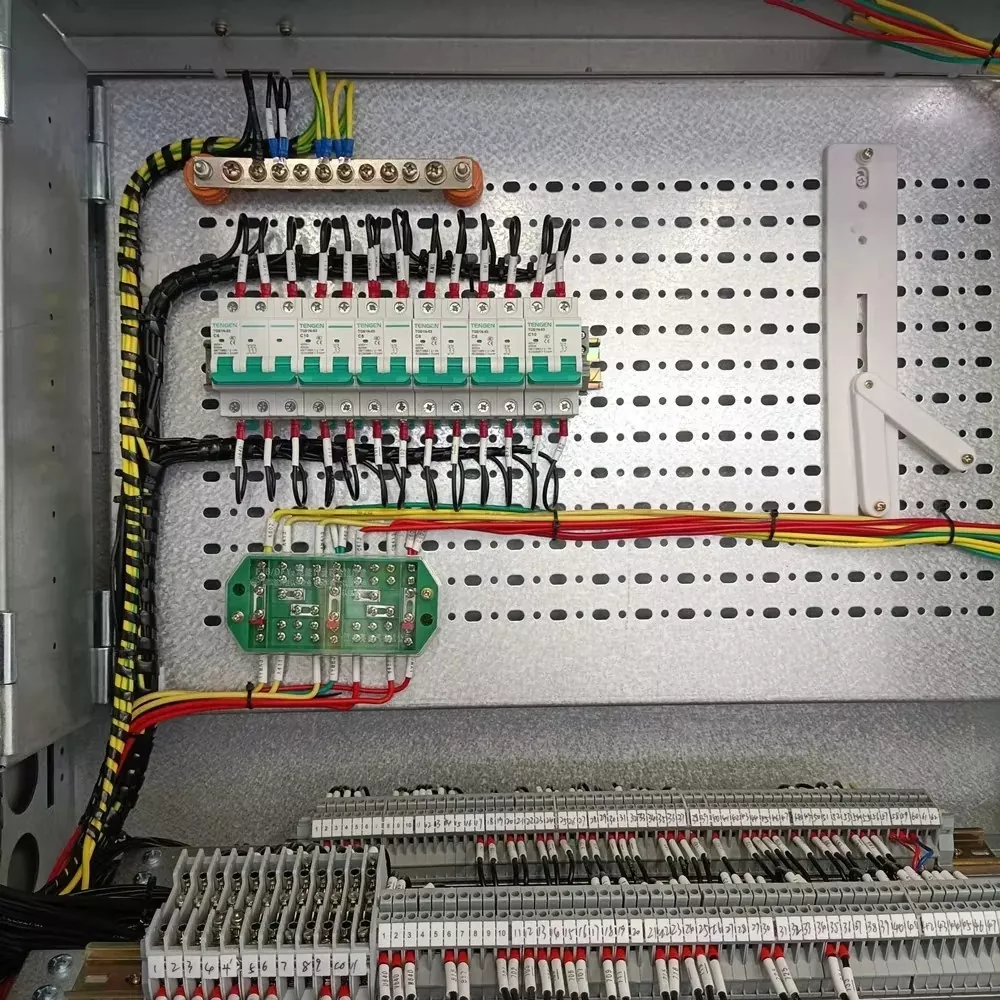

आंतरिक अतिदबाव और चाप-संबंधित जोखिमों को कम करने के लिए, एक दबाव राहत पैनल को रणनीतिक रूप से कैबिनेट की पिछली संरचना में एकीकृत किया गया है, जिसे दुर्लभ गलती परिदृश्यों में गैस निर्वहन को सुरक्षित रूप से विनियमित करने के लिए डिज़ाइन किया गया है। ऊपरी बसबार डिब्बे को छेड़छाड़-प्रतिरोधी स्क्रू से सुरक्षित किया गया है, जिससे स्थापना या रखरखाव के दौरान बसबार कनेक्शन के लिए आसान बाहरी पहुंच की अनुमति मिलती है। ऊपरी सहायक उपकरण कक्ष टर्मिनल ब्लॉक, नियंत्रण मॉड्यूल और अन्य घटकों को समायोजित करते हुए बहुमुखी कॉन्फ़िगरेशन विकल्प प्रदान करता है। इस उप-कम्पार्टमेंट को ऊंचा करके, डिज़ाइन रिले सुरक्षा प्रणालियों के लिए स्थान को अनुकूलित करता है, जिससे परिचालन दक्षता बढ़ती है।

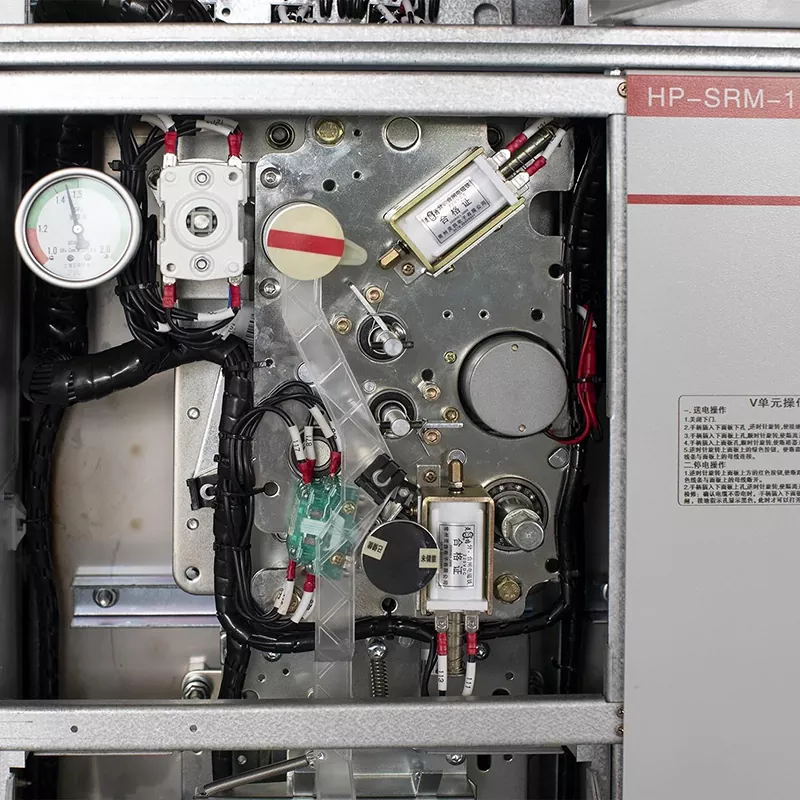

विशेष रूप से, लोड ब्रेक स्विच और ग्राउंडिंग स्विच में एक मॉड्यूलर इंटरलॉकिंग तंत्र की सुविधा होती है, जबकि ग्राउंडिंग स्विच और एक्सेस डोर एक सकारात्मक इंटरलॉक सिस्टम को नियोजित करते हैं। एक परिभाषित परिचालन अनुक्रम के माध्यम से - दरवाजा बंद करना, ग्राउंडिंग स्विच को जोड़ना, और लोड ब्रेक स्विच को सक्रिय करना - स्वचालित इंटरलॉक कार्यक्षमता प्राप्त की जाती है। यह अनुक्रमिक तर्क परिचालन त्रुटियों को कम करता है, लाइव ऑपरेशन के दौरान अनधिकृत पहुंच को रोकता है, और कठोर औद्योगिक सुरक्षा मानकों के अनुपालन को सुनिश्चित करते हुए समग्र सिस्टम सुरक्षा प्रोटोकॉल को मजबूत करता है।

परिवहन
