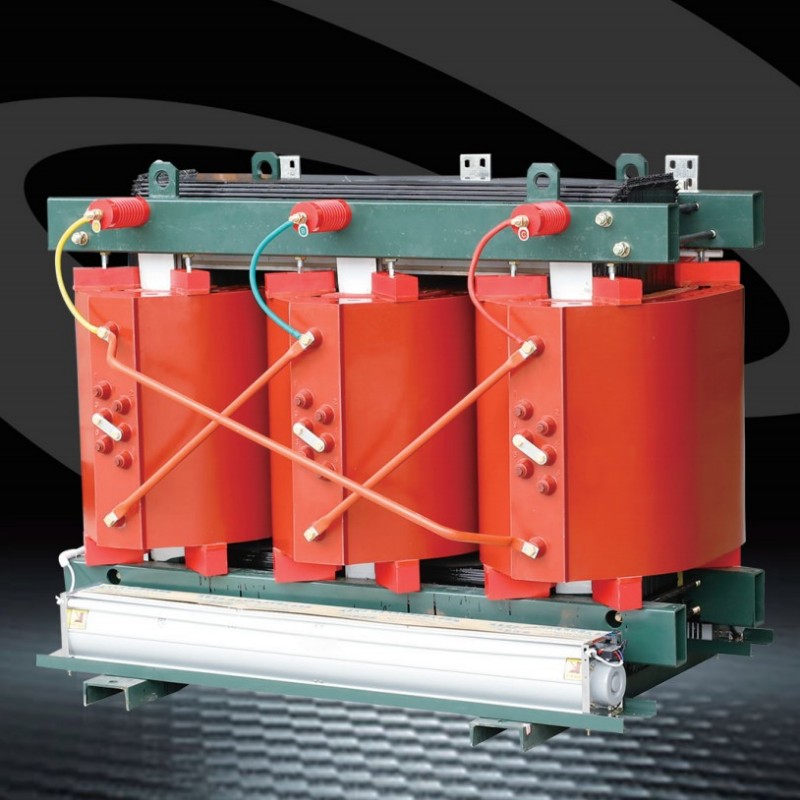

SC (b) 13--20-10kv कास्ट राल ड्राई-टाइप ट्रांसफार्मर के लिए एक व्यापक गाइड

पारंपरिक के विपरीततेल-प्रचंड ट्रांसफार्मर, SC (B) 13--20-10KV कास्ट राल-टाइप ट्रांसफार्मर प्रदर्शन मानकों को फिर से परिभाषित करने के लिए एपॉक्सी राल कास्टिंग तकनीक का लाभ उठाता है, जिससे यह महत्वपूर्ण बुनियादी ढांचे और शहरी सेटिंग्स के लिए एक अपरिहार्य विकल्प बन जाता है।

मॉडल पर एक नज़दीकी नज़र: SC (B) 13--20-10KV

इसकी विशेषताओं की खोज करने से पहले, मॉडल के नाम को डिकोड करें:

S: एक तीन-चरण ट्रांसफार्मर का प्रतिनिधित्व करता है ("S" चीनी में "तीन-चरण" के लिए खड़ा है)।

C: कास्ट राल इन्सुलेशन को इंगित करता है, प्रमुख तकनीक जो अग्नि सुरक्षा और स्थायित्व सुनिश्चित करती है।

(बी): एक कम-वोल्टेज पन्नी-घाव कॉइल को दर्शाता है, एक डिजाइन विकल्प जो पारंपरिक तार-घाव वाले कॉइल में सामान्य समस्याओं को हल करता है।

13: डिजाइन सीरियल नंबर, बेहतर दक्षता के लिए उन्नत इंजीनियरिंग पुनरावृत्तियों को दर्शाता है।

: रेटेड क्षमता 50 केवीए से 3150 केवीए तक होती है।

20-10kV: उच्च-वोल्टेज साइड वोल्टेज स्तर।

SC (b) 13--20-10kV कास्ट राल ड्राई-टाइप ट्रांसफॉर्मर के लिए ऑपरेटिंग स्थिति क्या हैं?

● स्थापना ऊंचाई: समुद्र तल से 1000 मीटर से अधिक नहीं;

● बिजली की आपूर्ति वोल्टेज तरंग: एक साइन वेव के समान;

● बहु-चरण बिजली की आपूर्ति वोल्टेज की समरूपता: एक बहु-चरण ट्रांसफार्मर से जुड़ी बिजली की आपूर्ति वोल्टेज लगभग सममित होना चाहिए;

● परिवेश का तापमान: अधिकतम वायु तापमान +40 डिग्री सेल्सियस; अधिकतम दैनिक औसत तापमान +30 डिग्री सेल्सियस; अधिकतम वार्षिक औसत तापमान +20 ° C; न्यूनतम वायु तापमान -25 डिग्री सेल्सियस (इनडोर ट्रांसफार्मर के लिए लागू)।

क्या कास्ट राल ड्राई-टाइप ट्रांसफॉर्मर विशेष बनाता है?

● कोर

1. कोर उच्च चुंबकीय पारगम्यता, उत्कृष्ट अनाज अभिविन्यास, और 45 ° पूरी तरह से झुके हुए जोड़ों के साथ कोल्ड-रोल्ड सिलिकॉन स्टील शीट से निर्मित है। कोर एक विशेष स्क्वायर ट्यूब पुल प्लेट संरचना का उपयोग करता है, जिसमें कोर पैरों के साथ इंसुलेटिंग टेप के साथ बंधा होता है। कोर सतह को नमी और जंग को रोकने के लिए एक विशेष राल के साथ लेपित किया जाता है, प्रभावी रूप से नो-लोड लॉस, नो-लोड करंट और कोर शोर को कम करता है।

2.Safe, लौ-रिटार्डेंट, और प्रदूषण-मुक्त, इसे सीधे लोड सेंटर में स्थापित किया जा सकता है।

3. रखरखाव-मुक्त, स्थापित करने में आसान, और कम समग्र परिचालन लागत।

4. उच्च नमी प्रतिरोध 100% आर्द्रता पर सामान्य संचालन के लिए अनुमति देता है और पूर्व-सुखाने के बिना एक आउटेज के बाद वापस ऑपरेशन में रखा जा सकता है।

5. लॉस लॉस, कम आंशिक डिस्चार्ज, कम शोर और मजबूत गर्मी अपव्यय सभी की गारंटी है। एक व्यापक तापमान संरक्षण नियंत्रण प्रणाली से लैस, यह सुरक्षित ट्रांसफार्मर संचालन के लिए विश्वसनीय आश्वासन प्रदान करता है। उच्च विश्वसनीयता। पहले से ही ऑपरेशन में उत्पादों के परिचालन अध्ययन के आधार पर, उत्पाद के विश्वसनीयता संकेतक अंतर्राष्ट्रीय पेशेवर मानकों तक पहुंच गए हैं।

● पन्नी कुंडल

कम-वोल्टेज वाइंडिंग कॉपर पन्नी के एक टुकड़े का उपयोग करता है, साथ ही क्लास एफ टर्न इन्सुलेशन के साथ, एक समर्पित कम-वोल्टेज पन्नी वाइंडिंग मशीन पर घाव। पन्नी कॉइल उच्च शॉर्ट-सर्किट तनाव, एम्पीयर-टर्न असंतुलन, खराब गर्मी विघटन, घुमावदार हेलिक्स कोण त्रुटियों, और कम-वोल्टेज, उच्च-वर्तमान तार-घाव उत्पादों के साथ जुड़े अस्थिर मैनुअल वेल्डिंग गुणवत्ता के प्रमुख मुद्दों को प्रभावी ढंग से संबोधित करते हैं। हमारी कंपनी एक नमी- और दाग-प्रतिरोधी फिनिश बनाने के लिए राल पोटिंग और इलाज का भी उपयोग करती है।

● तापमान नियंत्रण उपकरण

ट्रांसफार्मर एक BWDK श्रृंखला सिग्नल थर्मामीटर का उपयोग करता है। तापमान सेंसर कम-वोल्टेज कॉइल के ऊपरी आधे हिस्से में एम्बेडेड होता है, स्वचालित रूप से तीन चरणों में से प्रत्येक के परिचालन आर्द्रता स्तर का पता लगाता है और प्रदर्शित करता है। इसमें ओवर-टेम्परेचर अलार्म और ट्रिपिंग फ़ंक्शन भी हैं।

● वोल्टेज रूपांतरण

कनेक्टर क्रमशः 10kV और 20kV के बीच वोल्टेज रूपांतरण की अनुमति देता है, जो क्रमशः 10kV और 20kV सिस्टम की आवश्यकताओं को पूरा करते हैं।

इस ट्रांसफार्मर की जरूरत किसे है?

विशेष रूप से उच्च जोखिम वाले या आबादी वाले क्षेत्रों में, विशेष रूप से उच्च जोखिम वाले क्षेत्रों में सुरक्षा गैर-परक्राम्य है। SC (B) 13--20-10KV ट्रांसफार्मर को इस संबंध में उत्कृष्टता प्राप्त करने के लिए बनाया गया है, जिसमें आग के खतरों, नमी और परिचालन स्थिरता को संबोधित करने वाली सुविधाएँ हैं। अग्निशमन-प्रतिरोधी, प्रदूषण-मुक्त ऑपरेशन एपॉक्सी राल, ट्रांसफार्मर की इन्सुलेशन सामग्री, स्वाभाविक रूप से लौ-मंदक है। उच्च तापमान के संपर्क में आने पर यह विषाक्त गैसों को जारी नहीं करता है और आग पकड़ने के बिना अल्पकालिक ओवरहीटिंग का सामना कर सकता है। यह ट्रांसफार्मर को अग्नि-संवेदनशील स्थानों के लिए आदर्श बनाता है जैसे:

● भूमिगत स्थान: सबवे, खदानें और सुरंगें।

● सार्वजनिक भवन: स्कूल, अस्पताल और वाणिज्यिक केंद्र।

● महत्वपूर्ण सुविधाएं: बिजली संयंत्र, तेल क्षेत्र और उच्च-वृद्धि वाली इमारतें।

भिन्नतेल-प्रचंड ट्रांसफार्मर, लीक से मिट्टी या पानी के संदूषण का कोई जोखिम नहीं है - आधुनिक पर्यावरणीय मानकों के साथ संरेखित करना।

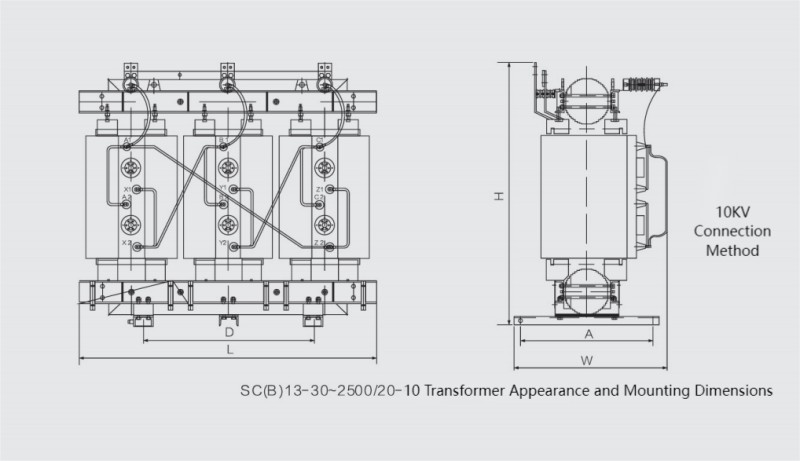

तकनीकी विनिर्देश: प्रदर्शन के पीछे की संख्या

ट्रांसफार्मर की बहुमुखी प्रतिभा को समझने के लिए, इसके प्रमुख तकनीकी मापदंडों को देखें:
