ट्रांसफार्मर के लिए परीक्षण क्या हैं?

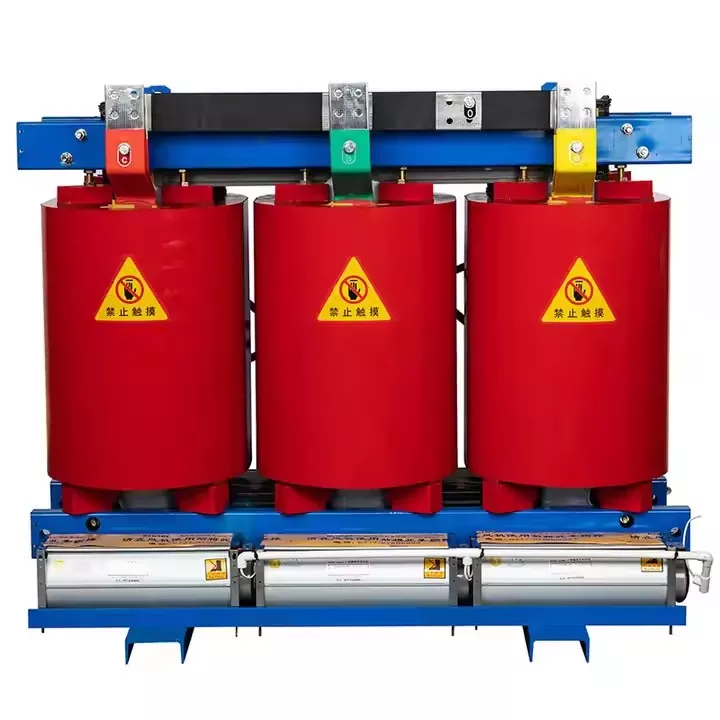

लुगाओट्रान्सफ़ॉर्मरविद्युत प्रणालियों में मुख्य उपकरण हैं। ट्रांसफार्मर की गुणवत्ता और प्रदर्शन को सत्यापित करने के लिए एक व्यापक परीक्षण प्रणाली मौलिक है। इसमें विनिर्माण से लेकर कमीशनिंग तक सभी चरण शामिल हैं। परीक्षण आम तौर पर अंतरराष्ट्रीय मानकों के साथ-साथ स्थानीय मानकों का भी पालन करता है। इन परीक्षणों को मुख्य रूप से तीन श्रेणियों में विभाजित किया गया है: नियमित परीक्षण, बुनियादी प्रदर्शन की जांच के लिए उपयोग किया जाता है; समग्र डिज़ाइन की जाँच करने के लिए उपयोग किए जाने वाले प्रकार के परीक्षण; और अतिरिक्त आवश्यकताओं को पूरा करने के लिए उपयोग किए जाने वाले विशेष परीक्षण।

I. नियमित परीक्षण

नियमित परीक्षण प्रत्येक ट्रांसफार्मर पर गुणवत्ता जांच हैं। प्रत्येक ट्रांसफार्मर का नियमित परीक्षण किया जाता है। इसका उद्देश्य यह पुष्टि करना है कि बुनियादी प्रदर्शन डिज़ाइन आवश्यकताओं को पूरा करता है।

● अनुपात और वोल्टेज वेक्टर संबंध परीक्षण बदलता है

प्रत्येक वाइंडिंग के टर्न अनुपात को सत्यापित करने के लिए टर्निंग अनुपात और वोल्टेज वेक्टर संबंध परीक्षणों का उपयोग किया जाता है। यह चरण अनुक्रम कॉन्फ़िगरेशन, यानी, कनेक्शन समूह की भी जांच करता है। कर्मचारी परीक्षण के लिए टर्न रेशियो ब्रिज का उपयोग करते हैं। वे कम-वोल्टेज पक्ष पर तीन-चरण या एकल-चरण वोल्टेज लागू करते हैं और फिर उच्च-वोल्टेज पक्ष टर्मिनलों पर वोल्टेज को मापते हैं। चरण कोणों का भी विश्लेषण किया जाता है।

● वाइंडिंग डीसी प्रतिरोध परीक्षण

विंडिंग डीसी प्रतिरोध परीक्षणों का उपयोग तार कनेक्शन, सोल्डरिंग और टैप चेंजर संपर्कों की जांच के लिए किया जाता है। यह तापमान वृद्धि की गणना और दोष निदान के लिए प्रारंभिक डेटा प्रदान करता है। यह कार्य माइक्रोओमीटर या डीसी प्रतिरोध परीक्षक से पूरा किया जा सकता है। प्रत्येक नल की स्थिति पर माप लिया जाता है। निष्पक्ष तुलना के लिए परिणामों को समान तापमान मान में परिवर्तित किया जाता है।

● प्रतिबाधा वोल्टेज और भार हानि परीक्षण

प्रतिबाधा वोल्टेज और लोड हानि परीक्षण शॉर्ट-सर्किट प्रतिबाधा को मापता है। यह वाइंडिंग प्रतिरोध और आवारा प्रभावों के कारण होने वाले लोड नुकसान को भी ट्रैक करता है। यह परीक्षण रेटेड करंट पर किया जाता है। यह जानकारी शॉर्ट-सर्किट करंट और सिस्टम परिचालन लागत का अनुमान लगाने में मदद करती है। प्रक्रिया इस प्रकार है: शॉर्ट-सर्किट एक वाइंडिंग (आमतौर पर कम-वोल्टेज वाइंडिंग)। दूसरी वाइंडिंग पर कम वोल्टेज लागू करें। धीरे-धीरे करंट को रेटेड मूल्य तक बढ़ाएं। इस बिंदु पर वोल्टेज मान को प्रतिबाधा वोल्टेज के रूप में रिकॉर्ड करें। साथ ही पावर वैल्यू को लोड लॉस के रूप में रिकॉर्ड करें।

● नो-लोड लॉस और नो-लोड करंट टेस्ट

नो-लोड हानि और नो-लोड वर्तमान परीक्षण कोर की चुंबकीयकरण विशेषताओं की जांच करता है। इसमें रेटेड वोल्टेज और आवृत्ति पर हिस्टैरिसीस हानि और एड़ी वर्तमान हानि शामिल है। यह कोर की विनिर्माण गुणवत्ता और सिलिकॉन स्टील शीट की गुणवत्ता का आकलन करता है। रेटेड वोल्टेज को एक वाइंडिंग पर लागू करें। दूसरी वाइंडिंग को खुला रखें। नो-लोड हानि को मापने के लिए इनपुट पावर को मापें। साथ ही नो-लोड करंट की जांच करें।

● इन्सुलेशन प्रतिरोध और अवशोषण अनुपात परीक्षण

इन्सुलेशन प्रतिरोध और अवशोषण अनुपात परीक्षणों का उपयोग वाइंडिंग्स के बीच मुख्य इन्सुलेशन प्रदर्शन का मूल्यांकन करने के लिए किया जाता है, जिसमें जमीन पर इन्सुलेशन भी शामिल है। इसके अतिरिक्त, यह इन्सुलेशन सामग्री में नमी या संदूषण का पता लगा सकता है। इन्सुलेशन प्रतिरोध परीक्षक, जैसे मेगाहोमीटर या थाइरिस्टर-आधारित परीक्षक, यह परीक्षण कर सकते हैं। प्रतिरोध को निर्धारित समय बिंदुओं (जैसे, 15 सेकंड और 60 सेकंड) पर मापा जाता है। माप परिणाम को अवशोषण अनुपात कहा जाता है, जो इन्सुलेशन सामग्री की सूखापन को दर्शाता है।

● पावर फ्रीक्वेंसी वोल्टेज झेलने का परीक्षण

पावर फ़्रीक्वेंसी झेलने वाले वोल्टेज परीक्षण का उपयोग मुख्य इन्सुलेशन सामग्री की अल्पकालिक ताकत की जांच करने के लिए किया जाता है। यह परीक्षण पावर फ़्रीक्वेंसी ओवरवॉल्टेज के तहत किया जाता है और इसका उद्देश्य इन्सुलेशन सामग्री के समग्र प्रदर्शन को सत्यापित करना है। परीक्षण के दौरान, रेटेड मूल्य से बहुत अधिक एसी वोल्टेज लागू किया जाता है। उदाहरण के लिए, एक मिनट के लिए 35kV डिवाइस पर 85kV लगाया जाता है। परीक्षण स्थान वाइंडिंग और जमीन के बीच या वाइंडिंग के दोनों सिरों पर हो सकता है। यदि कोई ब्रेकडाउन या फ्लैशओवर नहीं होता है, तो परीक्षण को योग्य (योग्य) माना जाता है।

● प्रेरित वोल्टेज और आंशिक निर्वहन परीक्षण

वाइंडिंग में घुमावों, परतों और चरणों के बीच इन्सुलेशन प्रदर्शन की जांच करने के लिए प्रेरित वोल्टेज और आंशिक डिस्चार्ज परीक्षणों का उपयोग किया जाता है। यह उच्च वोल्टेज के तहत आंतरिक आंशिक निर्वहन स्तरों का पता लगा सकता है। कोर संतृप्ति से बचने के लिए परीक्षण आवृत्ति को 100 से 250 हर्ट्ज तक बढ़ाया जाना चाहिए। इंडक्शन टेस्टिंग में, वाइंडिंग पर दो बार रेटेड वोल्टेज लगाया जाता है। आंशिक डिस्चार्ज डिटेक्टर का उपयोग एक साथ किया जाता है। डिस्चार्ज स्तर की निगरानी की जाती है। डिस्चार्ज स्तर को आम तौर पर 500 pC या उससे भी कम रखने की आवश्यकता होती है।

द्वितीय. प्रकार परीक्षण

टाइप परीक्षण मॉडल की नमूना इकाई पर एक व्यापक जांच प्रदान करता है। वे प्रदर्शित करते हैं कि डिज़ाइन सभी नियोजित परिचालन स्थितियों का सामना कर सकता है।

● तापमान वृद्धि परीक्षण तापमान वृद्धि परीक्षण पुष्टि करता है कि वाइंडिंग, तेल और कोर का तापमान वृद्धि सीमा के भीतर रहता है। यह परीक्षण दीर्घकालिक थर्मल स्थिरता को सत्यापित करने के लिए रेटेड लोड के तहत किया जाता है। शॉर्ट-सर्किट विधि का उपयोग करके वाइंडिंग में रेटेड वर्तमान हानि उत्पन्न होती है। यह एक लोड स्थिति का अनुकरण करता है। तापन प्रक्रिया संतुलन तक पहुंचने तक जारी रहती है, जिसमें आमतौर पर कई घंटे लगते हैं। तेल का तापमान सीधे मापा जाता है। वाइंडिंग के औसत तापमान में वृद्धि की गणना प्रतिरोध विधि का उपयोग करके की जाती है।

● बिजली आवेग परीक्षण बिजली आवेग परीक्षण इन्सुलेशन पर बिजली के ओवरवॉल्टेज के प्रभाव का अनुकरण करता है। यह डिवाइस की अचानक उच्च-वोल्टेज तनाव को झेलने की क्षमता का परीक्षण करता है। एक मानक बिजली उछाल को एक आवेग जनरेटर का उपयोग करके लागू किया जाता है। ये उछाल 1.2 वाट, लगभग 50 माइक्रोसेकंड तक रहता है। घुमावदार टर्मिनलों को प्रभावित करने के लिए फुल-वेव और चॉपर सर्ज का उपयोग किया जाता है। किसी भी इन्सुलेशन क्षति का पता लगाने के लिए तरंगरूप परिवर्तन दर्ज किए जाते हैं।

ध्वनि स्तर मापन और बाह्य विद्युत आवृत्ति प्रतिरोध वोल्टेज परीक्षण

बाहरी बिजली आवृत्ति प्रतिरोध वोल्टेज परीक्षण बाहरी घटकों पर केंद्रित है। इसमें झाड़ियाँ और हाई-वोल्टेज वाइंडिंग ग्राउंडिंग शामिल हैं। परीक्षण आर्द्र या प्रदूषित हवा की स्थिति में किया जाता है। खुली हवा वाले वातावरण में, जीवित और ग्राउंडेड भागों के बीच एक उच्च शक्ति आवृत्ति वोल्टेज लागू किया जाता है।

तृतीय. विशेष परीक्षण

उपयोगकर्ता की ज़रूरतों या विशेष सेटअपों के आधार पर अधिक गहन निरीक्षण के लिए विशेष परीक्षण किए जा सकते हैं। ये परीक्षण विशिष्ट आवश्यकताओं या शर्तों के अनुसार पूरक हैं।

●ध्वनि स्तर मापन

ध्वनि स्तर माप का उपयोग नो-लोड और लोडेड ऑपरेशन के दौरान शोर को ट्रैक करने के लिए किया जाता है। यह शहरी या आवासीय क्षेत्रों जैसे ध्वनि-संवेदनशील स्थानों के लिए आदर्श है।

●शॉर्ट सर्किट झेलने की क्षमता परीक्षण

शॉर्ट सर्किट झेलने की क्षमता परीक्षण का उपयोग यांत्रिक शक्ति और संरचनात्मक लचीलेपन को सत्यापित करने के लिए किया जाता है। यह अचानक विफलताओं से उत्पन्न होने वाली भारी विद्युत चुम्बकीय शक्तियों का सामना करता है। प्रयोगशाला या प्रमाणन केंद्र में, शॉर्ट सर्किट परीक्षण के एक तरफ वोल्टेज लगाया जाता है। दूसरी तरफ शॉर्ट-सर्किट करंट लगाया जाता है। करंट रेटेड मूल्य से दस गुना तक पहुंच जाएगा। परीक्षण एक निर्धारित समय, जैसे दो सेकंड, के लिए आयोजित किया जाता है। ● शून्य-अनुक्रम प्रतिबाधा माप: शून्य-अनुक्रम प्रतिबाधा माप ग्रिड ग्राउंड दोष सुरक्षा के लिए डेटा प्रदान करता है। यह स्थिरता गणना में भी सहायता करता है।

● आवृत्ति प्रतिक्रिया विश्लेषण

आवृत्ति प्रतिक्रिया विश्लेषण घुमावदार विशेषता वक्र उत्पन्न करता है। यह परिवहन या उपयोग के बाद छिपे हुए यांत्रिक परिवर्तनों, जैसे विस्थापन या ढीलापन का पता लगा सकता है।

ये सभी परीक्षण कठोर दिशानिर्देशों का पालन करते हैं, और यह पदानुक्रमित प्रणाली घटकों से लेकर पूरी इकाई तक का निरीक्षण करती है। यह विनिर्माण के दौरान दोषों को फ़िल्टर करता है। यह स्टार्टअप से पहले उपयोगकर्ता को प्रदर्शन की जानकारी प्रदान करता है। यह निरंतर निरीक्षण और रखरखाव के लिए एक मानक स्थापित करता है। यह दृष्टिकोण विश्वसनीयता का प्रबंधन करता हैट्रांसफार्मरअपने पूरे जीवनचक्र के दौरान।
