शुष्क प्रकार के ट्रांसफार्मर को सुरक्षित विद्युत वितरण के लिए सही विकल्प क्या बनाता है?

ड्राई टाइप ट्रांसफार्मर की भूमिका को समझना

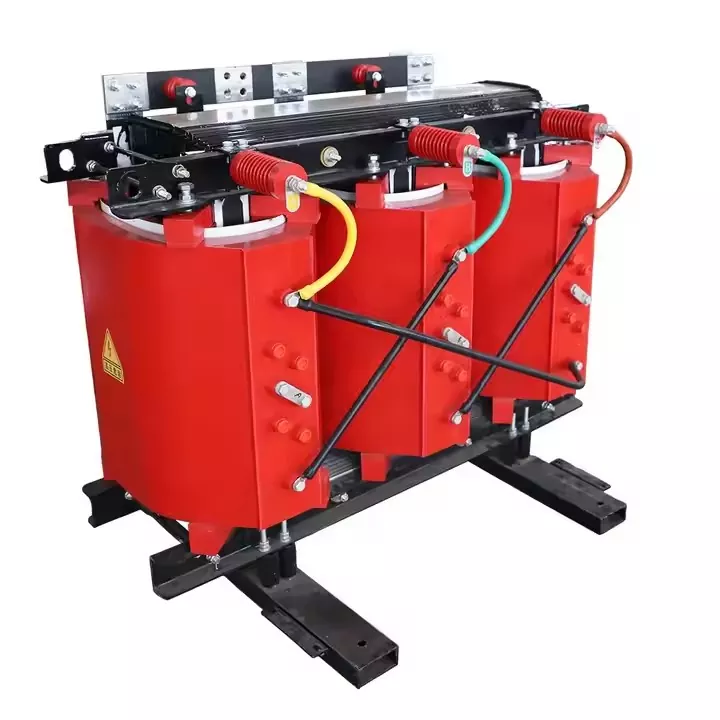

A ड्राई टाइप ट्रांसफार्मरis a power transformer that uses air and solid insulation materials instead of insulating oil for cooling and electrical insulation. सरल शब्दों में, यह तेल रिसाव, आग-भार और तेल से भरे उपकरणों से जुड़े पर्यावरणीय जोखिमों से बचते हुए वोल्टेज को एक स्तर से दूसरे स्तर पर बदलता है। This makes it a preferred choice for indoor spaces and safety-sensitive projects.

आधुनिक बिजली वितरण में, एक ट्रांसफार्मर को अब एक छिपे हुए उपयोगिता उपकरण के रूप में नहीं माना जाता है जिसे केवल "किसी तरह काम करने" की आवश्यकता होती है। यह भवन सुरक्षा, ऊर्जा हानि, शोर स्तर, रखरखाव योजना, फर्श लेआउट और यहां तक ​​कि परियोजना अनुमोदन को भी प्रभावित करता है। वाणिज्यिक परिसरों, कारखानों, अस्पतालों, स्कूलों, रेल सुविधाओं या डेटा केंद्रों का प्रबंधन करने वाले खरीदारों के लिए, गलत ट्रांसफार्मर दीर्घकालिक समस्याएं पैदा कर सकता है जिन्हें स्थापना के बाद ठीक करना महंगा है।

यहीं पर शुष्क प्रकार का समाधान मूल्यवान हो जाता है। चूंकि यह इंसुलेटिंग तेल पर निर्भर नहीं है, इसलिए इसे लोड केंद्रों के करीब स्थापित किया जा सकता है, जिससे केबल की लंबाई और वितरण हानि को कम करने में मदद मिलती है। इसकी कॉम्पैक्ट संरचना बेसमेंट, उपकरण कक्ष, ऊंची इमारतों और अन्य क्षेत्रों में उपयोग करना आसान बनाती है जहां स्थान को सावधानीपूर्वक नियंत्रित किया जाता है।

लुगाओ पावर कंपनी लिमिटेडस्थिर बिजली रूपांतरण, अग्नि-सुरक्षित संचालन और वाणिज्यिक, औद्योगिक और बुनियादी ढांचे के अनुप्रयोगों में दीर्घकालिक विश्वसनीयता के लिए डिज़ाइन किए गए शुष्क प्रकार के ट्रांसफार्मर समाधान की आपूर्ति करता है। परियोजना खरीदारों के लिए, लक्ष्य केवल ट्रांसफार्मर खरीदना नहीं है। वास्तविक लक्ष्य ऐसे उपकरण चुनना है जो दैनिक लोड के तहत सुरक्षित रूप से काम कर सकें, ग्रिड में उतार-चढ़ाव को संभाल सकें, और इसके सेवा जीवन के दौरान परिहार्य रखरखाव जोखिमों को कम कर सकें।

ट्रांसफार्मर चयन से पहले क्रेता की सामान्य समस्याएं

कई ट्रांसफार्मर खरीदार एक प्रश्न से शुरुआत करते हैं: "मुझे किस क्षमता की आवश्यकता है?" क्षमता महत्वपूर्ण है, लेकिन यह निर्णय का केवल एक हिस्सा है। वास्तविक परियोजनाओं में, खरीदारी में गलतियाँ अक्सर होती हैं क्योंकि खरीदार पहले कीमत पर और बाद में तकनीकी उपयुक्तता पर ध्यान केंद्रित करता है।

सबसे आम समस्या सुरक्षा है। अस्पतालों, शॉपिंग सेंटरों, कार्यालय टावरों, डेटा सेंटरों और सार्वजनिक भवनों में, ट्रांसफार्मर की विफलता सिर्फ एक उपकरण मुद्दा नहीं है। यह महत्वपूर्ण कार्यों को बाधित कर सकता है, इमारत के अंदर के लोगों को प्रभावित कर सकता है और आग या निकासी जोखिम पैदा कर सकता है। एड्राई टाइप ट्रांसफार्मरइन चिंताओं को कम करने में मदद करता है क्योंकि यह तेल रिसाव को समाप्त करता है और ज्वलनशील इन्सुलेटिंग तरल से जुड़े आग के जोखिम को कम करता है।

दूसरा कष्ट बिंदु रखरखाव है। तेल में डूबे ट्रांसफार्मर को तेल निरीक्षण, रिसाव जांच, तेल निस्पंदन और सीलिंग स्थितियों पर अधिक ध्यान देने की आवश्यकता हो सकती है। शुष्क प्रकार के ट्रांसफार्मर का रखरखाव आमतौर पर आसान होता है क्योंकि उनकी इन्सुलेशन और शीतलन संरचना अधिक सीधी होती है। सीमित रखरखाव कर्मचारियों वाली सुविधाओं के लिए, यह लाभ समय के साथ सार्थक हो जाता है।

तीसरा कष्ट बिंदु संस्थापन परिवेश है। प्रत्येक प्रोजेक्ट में बड़ा आउटडोर ट्रांसफार्मर यार्ड नहीं होता है। कई शहरी परियोजनाओं में घर के अंदर, भूमिगत या लोड सेंटर के पास उपकरण स्थापित करने की आवश्यकता होती है। इन मामलों में, खरीदारों को वेंटिलेशन, ध्वनि स्तर, बाड़े की सुरक्षा, तापमान वृद्धि और सुरक्षित निकासी पर विचार करना चाहिए।

चौथा समस्या बिंदु कुल लागत है। कम खरीद मूल्य वाला ट्रांसफार्मर अधिक नुकसान, उच्च रखरखाव दबाव या कम परिचालन जीवन पैदा कर सकता है। एक बेहतर खरीदारी निर्णय में ऊर्जा दक्षता, इन्सुलेशन वर्ग, परीक्षण रिपोर्ट, विनिर्माण गुणवत्ता और बिक्री के बाद के समर्थन पर विचार करना चाहिए।

• क्या ट्रांसफार्मर घर के अंदर या बाहर स्थापित किया जाएगा?
• क्या अग्नि सुरक्षा एक प्रमुख परियोजना आवश्यकता है?
• क्या स्थापना क्षेत्र साफ, धूल भरा, नमीयुक्त या संक्षारक है?
• क्या इमारत में शोर की सख्त सीमा है?
• क्या अगले कुछ वर्षों में लोड बढ़ेगा?
• क्या परियोजना के लिए तांबे की वाइंडिंग, एल्युमीनियम वाइंडिंग या किसी विशिष्ट बाड़े के डिज़ाइन की आवश्यकता है?

ड्राई टाइप ट्रांसफार्मर कैसे काम करता है

A ड्राई टाइप ट्रांसफार्मरविद्युत चुम्बकीय प्रेरण के माध्यम से कार्य करता है। प्राथमिक वाइंडिंग एक वोल्टेज स्तर पर विद्युत ऊर्जा प्राप्त करती है, और चुंबकीय कोर उस ऊर्जा को दूसरे वोल्टेज स्तर पर द्वितीयक वाइंडिंग में स्थानांतरित करता है। कोर, वाइंडिंग, इन्सुलेशन सिस्टम और कूलिंग संरचना सभी प्रदर्शन को प्रभावित करते हैं।

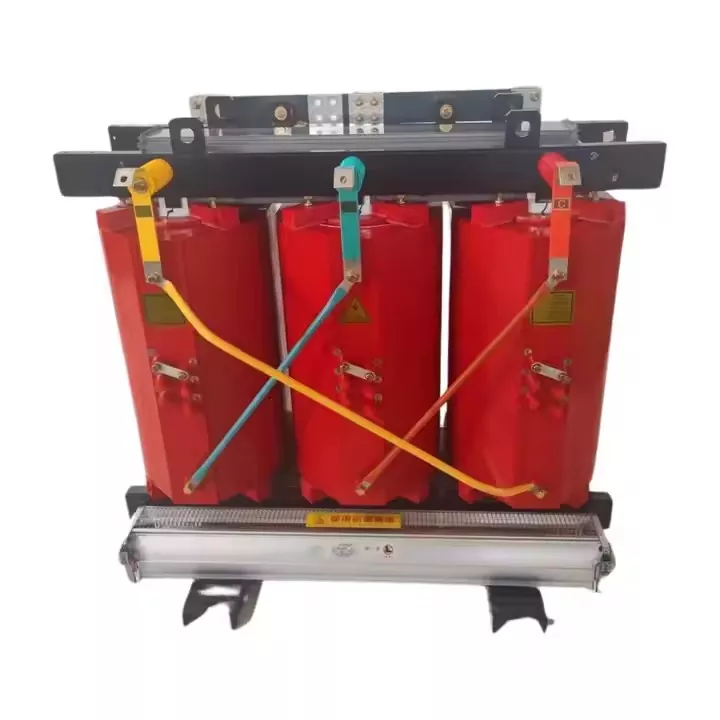

Unlike oil immersed transformers, dry type transformers use air circulation and solid insulation. कई कास्ट रेज़िन ड्राई टाइप ट्रांसफार्मर वाइंडिंग्स को घेरने, नमी प्रतिरोध, यांत्रिक शक्ति और इन्सुलेशन स्थिरता में सुधार करने के लिए एपॉक्सी रेज़िन का उपयोग करते हैं। The cooling method may be natural air cooling or forced air cooling, depending on load and design requirements.

प्राकृतिक वायु शीतलन अक्सर मानक लोड स्थितियों के लिए उपयुक्त होता है। फोर्स्ड एयर कूलिंग गर्मी अपव्यय को बढ़ाने के लिए पंखे का उपयोग करती है और ट्रांसफार्मर को उच्च अस्थायी लोड मांग को संभालने की अनुमति दे सकती है। खरीदारों के लिए, इसका मतलब है कि कूलिंग डिज़ाइन को आकस्मिक रूप से चुने जाने के बजाय वास्तविक ऑपरेटिंग वातावरण से मेल खाना चाहिए।

इन्सुलेशन वर्ग भी महत्वपूर्ण है. तापमान वृद्धि और अनुप्रयोग आवश्यकताओं के आधार पर, क्लास एफ और क्लास एच इन्सुलेशन सिस्टम को आमतौर पर शुष्क प्रकार के ट्रांसफार्मर के लिए माना जाता है। उचित रूप से डिज़ाइन किया गया इन्सुलेशन सिस्टम स्थिर संचालन का समर्थन करता है, उम्र बढ़ने के जोखिम को कम करता है और सेवा जीवन को बढ़ाने में मदद करता है।

ड्राई टाइप ट्रांसफार्मर बनाम तेल डूबे ट्रांसफार्मर

शुष्क प्रकार के ट्रांसफार्मर और तेल में डूबे ट्रांसफार्मर दोनों का व्यापक रूप से बिजली वितरण में उपयोग किया जाता है। प्रत्येक स्थिति में कोई भी विकल्प स्वचालित रूप से "बेहतर" नहीं होता है। सही विकल्प क्षमता, स्थापना स्थान, सुरक्षा आवश्यकताओं, रखरखाव की स्थिति और परियोजना बजट पर निर्भर करता है।

यदि आपका प्रोजेक्ट किसी ऐसी इमारत में स्थित है जहां अग्नि सुरक्षा, स्वच्छ संचालन और कॉम्पैक्ट स्थापना प्राथमिकताएं हैं, aड्राई टाइप ट्रांसफार्मरअक्सर अधिक व्यावहारिक विकल्प होता है। यदि परियोजना को बहुत बड़ी बाहरी क्षमता की आवश्यकता है और तेल रोकथाम और रखरखाव के लिए पर्याप्त जगह है, तो तेल में डूबे ट्रांसफार्मर पर भी विचार किया जा सकता है।

सर्वोत्तम अनुप्रयोग परिदृश्य

शुष्क प्रकार के ट्रांसफार्मर व्यापक रूप से उपयोग किए जाते हैं क्योंकि वे आधुनिक शहरी और औद्योगिक बिजली प्रणालियों की आवश्यकताओं को पूरा करते हैं। उनका तेल-मुक्त डिज़ाइन उन्हें उन स्थानों के लिए उपयुक्त बनाता है जहां सुरक्षा, विश्वसनीयता और पर्यावरणीय स्वच्छता मायने रखती है।

व्यावसायिक भवनों में, लोड सेंटर के पास एक ड्राई टाइप ट्रांसफार्मर स्थापित किया जा सकता है, जो लो-वोल्टेज केबल दूरी को कम करता है और कुशल वितरण का समर्थन करता है। अस्पतालों में, ट्रांसफार्मर को प्रकाश, चिकित्सा उपकरण, वेंटिलेशन सिस्टम और आपातकालीन सर्किट के लिए स्थिर बिजली का समर्थन करना चाहिए। डेटा केंद्रों में, बिजली की निरंतरता और सुरक्षा महत्वपूर्ण है क्योंकि छोटी रुकावटें भी बड़ी परिचालन हानि पैदा कर सकती हैं।

कारखानों में, एड्राई टाइप ट्रांसफार्मरउत्पादन लाइनों, मोटरों, नियंत्रण प्रणालियों और कार्यशाला वितरण पैनलों की सेवा कर सकता है। स्कूलों, संग्रहालयों, होटलों, हवाई अड्डों और रेलवे स्टेशनों के लिए, मुख्य लाभ कम रखरखाव, कम आग का जोखिम और भवन प्रणालियों में आसान एकीकरण हैं।

• डेटा केंद्र:संवेदनशील डिजिटल बुनियादी ढांचे के लिए स्थिर वोल्टेज परिवर्तन।
• अस्पताल:महत्वपूर्ण वातावरणों के लिए सुरक्षित इनडोर बिजली वितरण।
• व्यावसायिक भवन:कम तेल संबंधी सुरक्षा चिंताओं के साथ कॉम्पैक्ट स्थापना।
• औध्योगिक संयंत्र:मशीनरी और उत्पादन प्रणालियों के लिए विश्वसनीय बिजली आपूर्ति।
• स्कूल और सार्वजनिक भवन:सुरक्षित संचालन जहां लोगों का घनत्व अधिक है।
• शहरी सबस्टेशन:सघन शहरी परियोजनाओं में जगह बचाने वाला बिजली वितरण।

सही ड्राई टाइप ट्रांसफार्मर का चयन कैसे करें

सही ट्रांसफार्मर का चयन लोड गणना से शुरू होता है। भविष्य में विस्तार के लिए उचित जगह छोड़ते हुए रेटेड क्षमता को वास्तविक बिजली की मांग से मेल खाना चाहिए। ओवरसाइज़िंग से लागत बढ़ सकती है और हल्के भार वाले संचालन के तहत दक्षता कम हो सकती है। आकार छोटा करने से ज़्यादा गर्मी, वोल्टेज अस्थिरता और सेवा जीवन छोटा हो सकता है।

वोल्टेज स्तर एक और बुनियादी आवश्यकता है। खरीदारों को प्राथमिक वोल्टेज, द्वितीयक वोल्टेज, आवृत्ति, चरण संख्या, वेक्टर समूह, टैपिंग रेंज और सिस्टम ग्राउंडिंग विधि की पुष्टि करनी होगी। उत्पादन से पहले इन विवरणों की पुष्टि की जानी चाहिए, क्योंकि ट्रांसफार्मर का डिज़ाइन विद्युत प्रणाली से मेल खाना चाहिए।

स्थापना परिवेश को भी चयन का मार्गदर्शन करना चाहिए। एक साफ़ इनडोर विद्युत कक्ष को धूल भरी वर्कशॉप या नमी वाले बेसमेंट से अलग बाड़े की आवश्यकता हो सकती है। वेंटिलेशन की योजना सावधानीपूर्वक बनाई जानी चाहिए क्योंकि शुष्क प्रकार के ट्रांसफार्मर आसपास की हवा में सीधे गर्मी छोड़ते हैं। यदि वायु प्रवाह ख़राब है, तो तापमान वृद्धि एक समस्या बन सकती है, भले ही ट्रांसफार्मर स्वयं अच्छी तरह से डिज़ाइन किया गया हो।

शोर के स्तर को नजरअंदाज नहीं किया जाना चाहिए. व्यावसायिक भवनों, अस्पतालों, स्कूलों और आवासीय-सहायता सुविधाओं में, यदि कब्जे वाले क्षेत्रों के पास उपकरण स्थापित किया गया है, तो ट्रांसफार्मर की गड़गड़ाहट एक शिकायत बन सकती है। खरीदारों को ऑर्डर देने से पहले निर्माता के साथ ध्वनि स्तर की आवश्यकताओं पर चर्चा करनी चाहिए।

गुणवत्ता कारक जिन्हें नजरअंदाज नहीं किया जाना चाहिए

एक ट्रांसफार्मर बाहर से साधारण दिख सकता है, लेकिन इसकी आंतरिक गुणवत्ता दीर्घकालिक प्रदर्शन तय करती है। कोर सामग्री, वाइंडिंग प्रक्रिया, इन्सुलेशन उपचार, कास्टिंग गुणवत्ता, असेंबली सटीकता और परीक्षण नियंत्रण सभी दक्षता और विश्वसनीयता को प्रभावित करते हैं।

उच्च गुणवत्ता वाला सिलिकॉन स्टील कोर हानि को कम करने में मदद करता है। उचित वाइंडिंग डिज़ाइन यांत्रिक शक्ति और शॉर्ट-सर्किट प्रतिरोध में सुधार करता है। विश्वसनीय रेज़िन कास्टिंग वाइंडिंग को नमी, धूल और पर्यावरणीय तनाव से बचाने में मदद करती है। एक स्थिर क्लैंपिंग संरचना कंपन और शोर को कम करती है। ये विवरण स्थापना के बाद दिखाई नहीं दे सकते हैं, लेकिन संचालन के वर्षों के दौरान वे स्पष्ट हो जाते हैं।

Buyers should also review test items. नियमित परीक्षणों में वोल्टेज अनुपात माप, घुमावदार प्रतिरोध माप, इन्सुलेशन प्रतिरोध परीक्षण, बिजली-आवृत्ति झेलने का परीक्षण, नो-लोड हानि परीक्षण, लोड हानि परीक्षण और आवश्यकता पड़ने पर तापमान वृद्धि सत्यापन शामिल हो सकते हैं। For larger or more demanding projects, additional test reports may be requested.

लुगाओ पावर कंपनी लिमिटेडउन परियोजनाओं के लिए शुष्क प्रकार के ट्रांसफार्मर उत्पादन पर ध्यान केंद्रित करता है जिनके लिए सुरक्षित संचालन, विश्वसनीय प्रदर्शन और व्यावहारिक इंजीनियरिंग समर्थन की आवश्यकता होती है। अंतर्राष्ट्रीय खरीदारों के लिए, निर्माता संचार भी महत्वपूर्ण है। उत्पादन से पहले स्पष्ट तकनीकी पुष्टि देरी, बेमेल और महंगे साइट संशोधनों को रोक सकती है।

स्थापना और रखरखाव संबंधी विचार

यहां तक ​​कि सबसे अच्छा भीड्राई टाइप ट्रांसफार्मरउचित स्थापना की आवश्यकता है. ट्रांसफार्मर कक्ष में पर्याप्त वेंटिलेशन, सुरक्षित निकासी, स्वच्छ परिवेश और उपयुक्त केबल रूटिंग होनी चाहिए। वायु प्रवेश और निकास पथ अवरुद्ध नहीं होने चाहिए। यदि ट्रांसफार्मर किसी बाड़े में स्थापित किया गया है, तो बाड़े को वाइंडिंग के चारों ओर गर्म हवा को फंसाने के बजाय गर्मी अपव्यय का समर्थन करना चाहिए।

During operation, maintenance is generally straightforward. सुविधा टीमों को धूल जमा होने, टर्मिनल की जकड़न, असामान्य ध्वनि, पंखे की स्थिति, यदि मजबूर वायु शीतलन का उपयोग किया जाता है, तापमान नियंत्रक की स्थिति और अधिक गर्म होने के संकेतों का निरीक्षण करना चाहिए। In dusty environments, cleaning should be scheduled more frequently because dust can affect insulation and cooling performance.

लोड मॉनिटरिंग भी उपयोगी है. यदि ट्रांसफार्मर अक्सर पूरी क्षमता के आसपास काम करता है, तो खरीदार को यह जांचना चाहिए कि क्या मूल क्षमता अभी भी सुविधा की मांग से मेल खाती है। कई इमारतें समय के साथ उपकरण जोड़ती हैं, और ट्रांसफार्मर अंततः मूल योजना से अधिक भार ले जा सकता है।

• ट्रांसफार्मर कक्ष को सूखा, साफ और अच्छी तरह हवादार रखें।
• वायु चैनलों या बाड़े के वेंटिलेशन के उद्घाटन को अवरुद्ध न करें।
• तापमान नियंत्रण उपकरणों की नियमित जांच करें।
• यदि ट्रांसफार्मर फोर्स्ड एयर कूलिंग का उपयोग करता है तो पंखे का निरीक्षण करें।
• रखरखाव प्रक्रियाओं के अनुसार धूल सावधानीपूर्वक हटाएँ।
• असामान्य शोर, गंध, ज़्यादा गरम होने या रंग बदलने पर नज़र रखें।
• लंबे समय तक ओवरलोड संचालन को रोकने के लिए लोड परिवर्तन रिकॉर्ड करें।

ड्राई टाइप ट्रांसफार्मर के बारे में अक्सर पूछे जाने वाले प्रश्न

अंतिम विचार

A ड्राई टाइप ट्रांसफार्मरजब किसी प्रोजेक्ट को सुरक्षित इनडोर बिजली वितरण, कम पर्यावरणीय जोखिम, आसान रखरखाव और लचीली स्थापना की आवश्यकता होती है तो यह अक्सर सही विकल्प होता है। यह उन स्थानों पर विशेष रूप से मूल्यवान है जहां लोगों, उपकरणों और भवन सुरक्षा की सावधानीपूर्वक सुरक्षा की जानी चाहिए।

For buyers, the best transformer is not always the cheapest model on a quotation sheet. बेहतर विकल्प वह है जो प्रोजेक्ट के वोल्टेज सिस्टम, लोड प्रोफाइल, इंस्टॉलेशन वातावरण, दक्षता लक्ष्य, सुरक्षा आवश्यकता और रखरखाव क्षमता से मेल खाता हो। A professional supplier should help clarify these details before production, not after problems appear on site.

लुगाओ पावर कंपनी लिमिटेडसमझता है कि ट्रांसफार्मर खरीदना एक दीर्घकालिक निर्णय है। चाहे आपके प्रोजेक्ट के लिए एक कॉम्पैक्ट इनडोर ट्रांसफार्मर, एक कम-नुकसान वितरण इकाई, एक कास्ट रेजिन ड्राई टाइप ट्रांसफार्मर, या वाणिज्यिक और औद्योगिक सुविधाओं के लिए एक अनुकूलित समाधान की आवश्यकता हो, सावधानीपूर्वक तकनीकी चयन आपकी बिजली प्रणाली को वर्षों तक सुरक्षित रख सकता है।
