एक बॉक्स प्रकार के सबस्टेशन के घटक क्या हैं

जैसा कि किसी ने बिजली वितरण क्षेत्र में दो दशकों से अधिक समय बिताया है, मैंने देखा है कि प्रौद्योगिकियां आती और जाती हैं। लेकिन एक सवाल जो मुझे लगातार पूछा जाता है, खासकर उन लोगों द्वारा जो उनके बुनियादी ढांचे को आधुनिक बनाने के लिए देख रहे हैं, हैक्या वास्तव में एक बनाता हैBबैल-प्रकार के ट्रांसफार्मर सबस्टेशनयह सिर्फ अकादमिक जिज्ञासा नहीं है; यह प्रबंधकों और इंजीनियरों से एक व्यावहारिक प्रश्न है जिन्हें विश्वसनीय, कॉम्पैक्ट पावर सॉल्यूशंस की आवश्यकता है। आज, मैं पर्दे को वापस खींचना चाहता हूं। सूखी, तकनीकी मैनुअल को भूल जाओ। आइए इस इंजीनियरिंग चमत्कार की वास्तविक दुनिया की शारीरिक रचना के बारे में बात करते हैं और इसके घटकों को समझना आपके ऑपरेशन की दक्षता और सुरक्षा के लिए महत्वपूर्ण है।

एक बॉक्स-प्रकार ट्रांसफार्मर सबस्टेशन का मुख्य कार्य क्या है

इससे पहले कि हम घटकों में गोता लगाएँ, यह समझना आवश्यक है कि इस प्रणाली को क्या हासिल करने के लिए डिज़ाइन किया गया है। मेरे बीस वर्षों मेंलुगो पावर, मैंने सीखा है कि एक उत्पाद का मूल्य उस समस्या से परिभाषित होता है जिसे वह हल करता है। तो, मुख्य कार्य क्या है

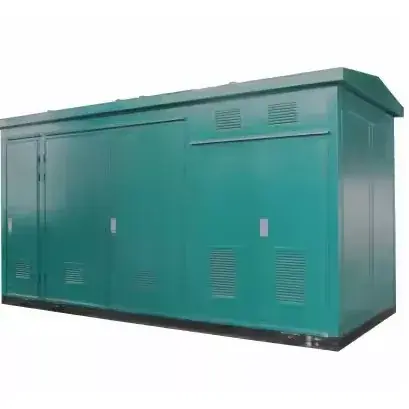

A बॉक्स-टाइप ट्रांसफार्मर सबस्टेशनएक पूरी तरह से संलग्न, कॉम्पैक्ट आउटडोर बिजली वितरण इकाई है। इसका प्राथमिक काम मुख्य ग्रिड से उच्च-वोल्टेज बिजली को एक कम वोल्टेज तक ले जाना है जो वाणिज्यिक, औद्योगिक या आवासीय उपयोग के लिए सुरक्षित रूप से वितरित किया जा सकता है। इसे एक स्व-निहित पावर हब के रूप में सोचें जो कच्चे, उच्च-वोल्टेज ऊर्जा में लेता है और परिष्कृत, प्रयोग करने योग्य शक्ति आउटपुट करता है। "बॉक्स" केवल एक धातु का खोल नहीं है; यह एक सावधानीपूर्वक इंजीनियर वातावरण है जो मौसम, जंग, छेड़छाड़ और अन्य परिचालन खतरों से संवेदनशील उपकरणों की रक्षा करता है। यह एकीकृत दृष्टिकोण है कि हमारे कई ग्राहक क्यों हैंलुगो पावरइसे पारंपरिक, भारी सबस्टेशन बिल्ड पर चुनें।

बाड़े के अंदर प्रमुख घटक क्या हैं

यह वह जगह है जहाँ हम मामले के दिल में आते हैं। जब आप हमारे आधुनिक में से एक का दरवाजा खोलते हैंलुगो पावरसबस्टेशंस, आपको बड़े करीने से व्यवस्थित, एकीकृत प्रणाली मिलेगी। यह भागों का एक जंबल नहीं है; यह सद्भाव में काम करने वाले घटकों की एक सिम्फनी है। हमारे द्वारा तैनात सबसे आम कॉन्फ़िगरेशन के आधार पर, यहां गैर-परक्राम्य कोर तत्व हैं।

• उच्च वोल्टेज स्विचगियर एककयह आने वाली उच्च-वोल्टेज पावर के लिए प्रवेश बिंदु है। यह सर्किट नियंत्रण और सुरक्षा के लिए जिम्मेदार है, जिसमें सर्किट ब्रेकर, लोड-ब्रेक स्विच और फ़्यूज़ जैसे घटकों की विशेषता है। इसका प्रमुख काम आने वाली लाइन में दोषों से बाकी सिस्टम को अलग -थलग करना और उसकी रक्षा करना है।

• वितरण ट्रांसफार्मरऑपरेशन का सच्चा दिल। यह घटक वास्तविक वोल्टेज स्टेप-डाउन करता है। चाहे वह तेल से प्रेरित हो या शुष्क-प्रकार, इसकी दक्षता और विश्वसनीयता सीधे पूरे सिस्टम के प्रदर्शन को प्रभावित करती है। हम परलुगो पावरन्यूनतम ऊर्जा हानि सुनिश्चित करने के लिए केवल उच्चतम-ग्रेड कोर और वाइंडिंग का उपयोग करें।

• कम वोल्टेज स्विचगियर एककएक बार जब ट्रांसफार्मर ने अपना काम कर लिया, तो यह इकाई नई स्टेप्ड-डाउन पावर लेती है और इसे विभिन्न आउटगोइंग फीडर सर्किट में वितरित करती है। इसमें एयर सर्किट ब्रेकर्स (एसीबी), मोल्डेड केस सर्किट ब्रेकर्स (एमसीसीबी), और डाउनस्ट्रीम नेटवर्क की सुरक्षा के लिए डिवाइस की निगरानी शामिल हैं।

• बिजली केबल और बसबार प्रणालीये धमनियों और नसों हैं जो सब कुछ जोड़ते हैं। उच्च गुणवत्ता, सही आकार के केबल और तांबे या एल्यूमीनियम बसबार कुशल बिजली प्रवाह और गर्मी प्रबंधन के लिए महत्वपूर्ण हैं। हीन घटक यहां विफलता का एक सामान्य बिंदु है जिसे हम पुराने सिस्टम में देखते हैं।

• नियंत्रण और संरक्षण तंत्रपूरे का मस्तिष्कबॉक्स-टाइप ट्रांसफार्मर सबस्टेशन। इसमें रिले प्रोटेक्शन डिवाइस, मीटर और अक्सर एससीएडीए (पर्यवेक्षी नियंत्रण और डेटा अधिग्रहण) रिमोट मॉनिटरिंग और नियंत्रण के लिए इंटरफ़ेस शामिल हैं। यह सुनिश्चित करता है कि सब कुछ सुचारू रूप से और सुरक्षित रूप से चलता है, यदि पैरामीटर पार हो जाते हैं तो अलार्म या शटडाउन को ट्रिगर करते हैं।

• संलग्नक और सहायक प्रणालियाँयह सिर्फ एक बॉक्स से अधिक है। यह एक मजबूत, मौसमप्रूफ और अक्सर आग प्रतिरोधी स्टील या समग्र सामग्री से बना अग्नि-प्रतिरोधी खोल है। इसमें वेंटिलेशन, लाइटिंग और सेफ्टी इंटरलॉक जैसे महत्वपूर्ण सहायक सिस्टम हैं।

आपको एक स्पष्ट चित्र देने के लिए, यहां एक तालिका है जो प्राथमिक फ़ंक्शन को रेखांकित करती है और प्रत्येक कोर घटक के लिए एक महत्वपूर्ण विनिर्देश है, जो विशिष्ट के आधार पर हैलुगो पावरप्रसाद।

विनिर्देश आपके प्रोजेक्ट के प्रदर्शन को कैसे प्रभावित करते हैं

मैं इस पर जोर नहीं दे सकता: शैतान विवरण में है। मैंने उन परियोजनाओं पर परामर्श किया है जहां केवल मूल्य टैग पर ध्यान केंद्रित करने के लिए उपकरण के चश्मे और परियोजना की वास्तविक जरूरतों के बीच महंगा बेमेल है। आइए तोड़ते हैं कि इन मापदंडों को आपके निर्णय को कैसे प्रभावित करना चाहिए।

ट्रांसफार्मर क्षमता और वोल्टेज अनुपात आपको वास्तव में क्या चाहिए

यह सबसे मौलिक प्रश्न है। ट्रांसफार्मर की क्षमता (केवीए में) यह निर्धारित करती है कि आपका कितना विद्युत लोड होता हैबॉक्स-टाइप ट्रांसफार्मर सबस्टेशनसंभाला जा सकता है। एक अंडरसीज़्ड यूनिट समय से पहले गर्म हो जाएगी और समय से पहले विफल हो जाएगी, जबकि एक ओवरसाइज़्ड एक पूंजी की बर्बादी है और कम भार पर अक्षम रूप से संचालित होती है। वोल्टेज अनुपात (जैसे, 11kv/0.4kv) को आपके स्थानीय ग्रिड की आने वाली आपूर्ति और आपकी सुविधा के आवश्यक वितरण वोल्टेज से मेल खाना चाहिए। एक विस्तृत लोड विश्लेषण एक सुझाव नहीं है; यह एक आवश्यकता है।

आपको आईपी सुरक्षा रेटिंग की परवाह क्यों करनी चाहिए

IP54 या IP55 की तरह इनग्रेस प्रोटेक्शन (IP) रेटिंग, आपको बताती है कि संलग्नक धूल और नमी को कितनी अच्छी तरह से सील करता है। मैंने तटीय क्षेत्रों में सबस्टेशनों को स्थापित देखा है जहां एक कम आईपी रेटिंग ने तेजी से संक्षारण और निरंतर विद्युत दोषों का नेतृत्व किया। यदि आपकी साइट धूल भरी, आर्द्र, या बारिश के संपर्क में है, तो बाड़े और आंतरिक घटकों के लिए एक उच्च आईपी रेटिंग दीर्घकालिक विश्वसनीयता के लिए गैर-परक्राम्य है।

आपकी साइट के लिए महत्वपूर्ण आयाम और वजन क्या हैं

की कॉम्पैक्ट प्रकृतिबॉक्स-टाइप ट्रांसफार्मर सबस्टेशनएक प्रमुख लाभ है, लेकिन आपको शारीरिक पदचिह्न और वजन की पुष्टि करनी चाहिए। क्या आपका तैयार फाउंडेशन सपोर्ट कर सकता है कि यह डिलीवरी और इंस्टॉलेशन के लिए पर्याप्त पहुंच है। ये ऐसे व्यावहारिक प्रश्न हैं जो हम अपने ग्राहकों की मदद करते हैंलुगो पावरडिलीवरी के दिन महंगे आश्चर्य से बचने के लिए प्री-सेल्स चरण के दौरान जवाब।

विभिन्न समाधानों की स्केलेबिलिटी की तुलना करने में आपकी सहायता करने के लिए, यहां से एक सामान्य श्रृंखला के लिए एक विनिर्देश तालिका हैलुगो पावर.

सबसे आम बॉक्स-टाइप ट्रांसफार्मर सबस्टेशन FAQs क्या हैं

अपने दैनिक काम में, मैं एक ही स्मार्ट, बार -बार सवालों की जांच करता हूं। मुझे अपने दो दशकों के अनुभव से ड्राइंग करते हुए, यहां सबसे लगातार तीनों को संबोधित करते हैं।

एक बॉक्स-प्रकार ट्रांसफार्मर सबस्टेशन का विशिष्ट जीवनकाल क्या है

यह घटकों की गुणवत्ता, परिचालन वातावरण और रखरखाव आहार पर बहुत अधिक निर्भर करता है। एक प्रतिष्ठित निर्माता से एक अच्छी तरह से निर्मित इकाईलुगो पावर, एक मानक वातावरण में और बुनियादी रखरखाव के साथ, मज़बूती से 20 से 25 वर्षों तक रह सकता है। संक्षारक वातावरण के लिए स्टेनलेस स्टील के बाड़ों की तरह, उच्च-कल्पना सामग्री का उपयोग करना, इसे और आगे बढ़ा सकता है।

कैसे रखरखाव एक पारंपरिक सबस्टेशन से अलग है

यह एक महत्वपूर्ण लाभ है। कॉम्पैक्ट और एकीकृत डिजाइन एबॉक्स-टाइप ट्रांसफार्मर सबस्टेशनवास्तव में रखरखाव को सरल बनाता है। क्योंकि सभी घटकों को एक साथ रखा जाता है और एक प्रणाली के रूप में काम करने के लिए डिज़ाइन किया गया है, नियमित जांच तेजी से होती है। विभिन्न संरचनाओं के बीच स्थानांतरित करने की कोई आवश्यकता नहीं है। हालांकि, इसके लिए विशेष रूप से इस एकीकृत उपकरण पर प्रशिक्षित तकनीशियनों की आवश्यकता होती है। हम हर के साथ व्यापक प्रलेखन और प्रशिक्षण प्रदान करते हैंलुगो पावरआपकी टीम तैयार करने के लिए यूनिट तैयार है।

क्या इसे विशिष्ट परियोजना की जरूरतों के लिए अनुकूलित किया जा सकता है

बिल्कुल। जबकि हमारे पास मानक मॉडल हैं, एक आधुनिक की वास्तविक शक्तिबॉक्स-टाइप ट्रांसफार्मर सबस्टेशनइसके लचीलेपन में झूठ। मैं विशिष्ट एक्सेस आवश्यकताओं के लिए अतिरिक्त-वाइड दरवाजों से सब कुछ के लिए अनुकूलन की देखरेख कर रहा हूं और एकीकृत अग्नि दमन प्रणालियों और उन्नत दूरस्थ निगरानी इंटरफेस के लिए चरम जलवायु के लिए विशेष शीतलन प्रणाली। कुंजी एक निर्माता के साथ साझेदारी करना है जिसमें ऐसा करने के लिए इंजीनियरिंग क्षमता है।

क्या आप अपनी परियोजना के लिए सही घटकों को निर्दिष्ट करने के लिए तैयार हैं

एक का चयनबॉक्स-टाइप ट्रांसफार्मर सबस्टेशनकेवल एक उत्पाद खरीदने से अधिक है; यह अगले दो दशकों के लिए अपने पावर इन्फ्रास्ट्रक्चर के दिल में निवेश कर रहा है। इसके घटकों के विनिर्देश केवल एक पृष्ठ पर संख्या नहीं हैं - वे आपकी परियोजना के अपटाइम, सुरक्षा और स्वामित्व की कुल लागत के प्रत्यक्ष निर्धारक हैं। बीस से अधिक वर्षों के लिए, टीम मेंलुगो पावरइन महत्वपूर्ण निर्णयों के माध्यम से आप जैसे पेशेवरों का मार्गदर्शन कर रहा है, न केवल उपकरण प्रदान करता है, बल्कि गहरी तकनीकी विशेषज्ञता पर निर्मित एक साझेदारी और आपकी दीर्घकालिक सफलता के लिए एक प्रतिबद्धता है।

मौका देने के लिए अपनी शक्ति विश्वसनीयता न छोड़ें।हमसे संपर्क करेंआजएक स्वतंत्र, नो-परामर्श परामर्श के लिए। हमारे विशेषज्ञों को आपकी लोड आवश्यकताओं, साइट की शर्तों और परिचालन लक्ष्यों का विश्लेषण करने में मदद करेंबॉक्स-टाइप ट्रांसफार्मर सबस्टेशनआपकी अनूठी जरूरतों के लिए। बातचीत शुरू करने के लिए हमारी वेबसाइट पर जाएं या हमें सीधे कॉल करें।
