बॉक्स-प्रकार सबस्टेशन

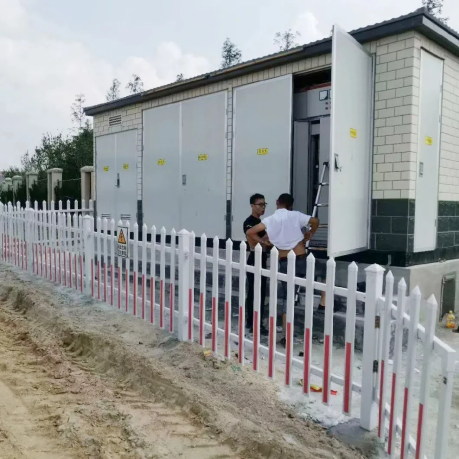

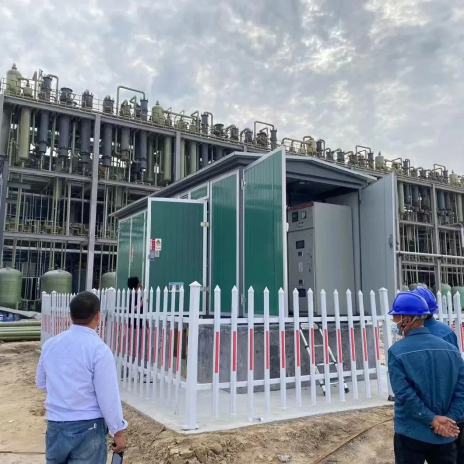

बॉक्स-टाइप सबस्टेशन (बॉक्स-टाइप सबस्टेशन के रूप में संक्षिप्त) आवासीय क्षेत्रों, शहरी सार्वजनिक सबस्टेशन, डाउनटाउन क्षेत्रों, निर्माण बिजली की आपूर्ति आदि के लिए उपयुक्त है। यह एक प्रकार का उच्च-वोल्टेज स्विचगियर, पावर ट्रांसफार्मर, कम-वोल्टेज स्विचगियर, इलेक्ट्रिक एनर्जी मीटरिंग उपकरण और रिएक्टिव मुआवजा उपकरण है जो कुछ आवश्यकताओं के अनुसार एक कॉम्पैक्ट बॉक्स में स्थापित है।

बॉक्स-प्रकार सबस्टेशन की संरचना:

1।बॉक्स-प्रकार सबस्टेशनशेल में मानक आवश्यकताओं के अनुसार पांच सुरक्षा कार्य होने चाहिए, जिनमें सूर्य संरक्षण, वर्षा सुरक्षा, धूल की सुरक्षा, जंग सुरक्षा, और छोटे जानवरों की रोकथाम (जैसे सांप) शामिल हैं। शेल सामग्री स्टेनलेस स्टील प्लेट, कोल्ड-रोल्ड स्टील प्लेट, एल्यूमीनियम मिश्र धातु प्लेट, रंग स्टील प्लेट और सीमेंट प्लेट हो सकती है। बॉक्स बॉडी में तीन भाग होते हैं: बेस, शेल और टॉप कवर। आधार आमतौर पर चैनल स्टील, एंगल स्टील, फ्लैट स्टील, स्टील प्लेट, आदि का उपयोग करके बोल्ट के साथ वेल्डेड या तय किया जाता है; वेंटिलेशन की जरूरतों को पूरा करने के लिए, गर्मी अपव्यय और इनलेट और आउटलेट लाइनों, स्ट्रिप छेद और परिपत्र छेद को संबंधित पदों पर खोला जाता है। बॉक्स शेल और टॉप कवर को चैनल स्टील, एंगल स्टील, स्टील प्लेट, एल्यूमीनियम मिश्र धातु प्लेट, रंग स्टील प्लेट, सीमेंट प्लेट, आदि द्वारा शिकंजा, टिका और संबंधित विशेष सामान के साथ मुकाबला, वेल्डेड या जुड़ा हो सकता है एकीकृत डिजाइन, अधिकांश डिजाइनर अब इन्सुलेशन फिलर्स के साथ शेल को भरने की विधि का उपयोग नहीं करते हैं, क्योंकि यह सूरज के संपर्क को रोक सकता है, यह अभी भी ट्रांसफार्मर के गर्मी अपव्यय में बाधा डालता है। इसलिए, शेल पर लौवर छेद को बनाए रखने के अलावा, गर्मी अपव्यय क्षेत्र में वृद्धि होती है और निर्माण लागत को कम करते हुए, गर्मी को फैलाने के लिए हवा के संवहन को मजबूत किया जाता है।

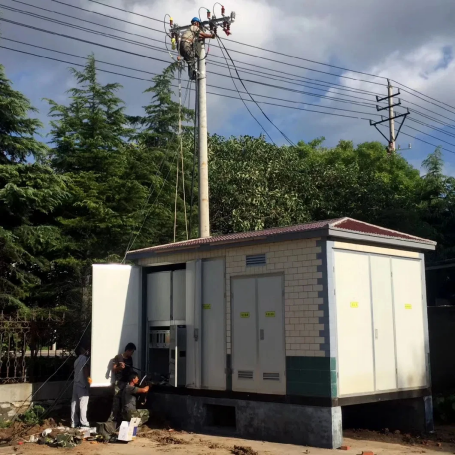

2। बॉक्स ट्रांसफार्मर के उच्च-वोल्टेज वितरण उपकरण को दो प्रकारों में विभाजित किया गया है: आने वाले लाइन मोड के संदर्भ में टर्मिनल प्रकार और रिंग नेटवर्क प्रकार; आने वाली रेखा दिशा के संदर्भ में, इसे बॉक्स के ऊपर से ओवरहेड आने वाली लाइनों में विभाजित किया जा सकता है (ज्यादातर पारंपरिक बॉक्स ट्रांसफॉर्मर में उपयोग किया जाता है) और उच्च-वोल्टेज केबल खाइयों (आमतौर पर आधुनिक डिजाइनों में उपयोग किए जाने वाले) का उपयोग करके भूमिगत आने वाली और आउटगोइंग लाइनें। एसएफ 6 गैस के साथ कई एसएफ 6 सीरीज़ लोड स्विच हैं जो आर्क एक्सटिंगुइंगिंग माध्यम के रूप में हैं, लेकिन लागत FN12 श्रृंखला उच्च-वोल्टेज लोड स्विच से अधिक है। इस प्रकार के स्विच में विभिन्न संरचनाएं हैं, जिनमें फ़्यूज़ शामिल हैं, बिना फ़्यूज़, ग्राउंडिंग स्विच, आदि, और आम तौर पर लाइव डिस्प्ले से सुसज्जित है। ऑपरेटिंग तंत्र ज्यादातर मैनुअल और इलेक्ट्रिक है। फ़्यूज़ के साथ स्विच सुरक्षा उपकरण स्वचालित रूप से कट जा सकते हैं जब सर्किट शॉर्ट-सर्किटेड होता है। वैक्यूम के साथ वैक्यूम स्विच भी हैं जो आर्क बुझाने वाले माध्यम के रूप में हैं, जो अकेले उपयोग किए जा सकते हैं, फ़्यूज़ के साथ, या SF6 श्रृंखला लोड स्विच के साथ श्रृंखला में, लेकिन यह लागत में वृद्धि करेगा। यदि उनके पास कोई विशेष आवश्यकता नहीं है, तो उपयोगकर्ताओं को इस तरह से उनका उपयोग करने की आवश्यकता नहीं है। यदि उपयोगकर्ता के पास उच्च-वोल्टेज मीटरिंग आवश्यकताएं हैं, तो बॉक्स-टाइप ट्रांसफार्मर के उच्च-वोल्टेज वितरण उपकरण को भी एक उच्च-वोल्टेज मीटरिंग कैबिनेट से लैस किया जाना चाहिए, और इसकी संरचना आम तौर पर सीटी, पीटी, मीटरिंग मीटर, रिमोट कंट्रोल और टेलीमेट्री उपकरणों से बना है। हालांकि, बॉक्स-प्रकार के सबस्टेशन की पैमाइश कम-वोल्टेज पक्ष पर आधारित होनी चाहिए, जो बिजली की आपूर्ति की विश्वसनीयता में सुधार कर सकती है और अस्थिर कारकों को कम कर सकती है। ट्रांसफार्मर हानि को उपयोगकर्ता द्वारा वहन किए गए बिजली आवेशों में परिवर्तित किया जा सकता है।

3।बक्सी-प्रकार के ट्रांसफार्मरएक स्वतंत्र ट्रांसफार्मर रूम से लैस है, जो मुख्य रूप से एक ट्रांसफार्मर, एक स्वचालित तापमान नियंत्रण प्रणाली, प्रकाश व्यवस्था और सुरक्षा रेलिंग से बना है। ट्रांसफार्मर चलने पर बहुत अधिक गर्मी का उत्सर्जन करेगा, इसलिए गर्मी अपव्यय और वेंटिलेशन मुद्दे बॉक्स ट्रांसफार्मर डिजाइन के प्रमुख बिंदु हैं। ट्रांसफार्मर के संचालन से उत्पन्न गर्मी इनडोर तापमान को बढ़ाएगी, खासकर जब परिवेश का तापमान अधिक हो। अकेले प्राकृतिक वेंटिलेशन अक्सर विश्वसनीय और सुरक्षित संचालन सुनिश्चित नहीं कर सकता है। छोटी क्षमता के लिए प्राकृतिक वेंटिलेशन के उपयोग के अलावा, तापमान माप सुरक्षा को आमतौर पर डिज़ाइन किया जाता है और समस्या को हल करने के लिए मजबूर निकास उपायों का उपयोग किया जाता है। सिस्टम में मुख्य रूप से एक मापने वाले उपकरण होते हैं जो ट्रांसफार्मर के कमरे के तापमान और तेल के तापमान को माप सकते हैं, और मैनुअल और स्वचालित नियंत्रण सर्किट के माध्यम से सेट रेंज के अनुसार निकास प्रशंसक इनपुट को नियंत्रित कर सकते हैं। ट्रांसफार्मर को तेल-इंस्मर्ड या ड्राई-टाइप के रूप में चुना जा सकता है। क्योंकि शुष्क प्रकार महंगा है, उपयोगकर्ता आमतौर पर विशेष आवश्यकताओं के बिना लागत को कम करने के लिए तेल-इंस्पेड प्रकार को पसंद करते हैं। क्षमता आम तौर पर 100-1250kva है, और अधिकतम 1600kva से अधिक नहीं है।

4। बॉक्स ट्रांसफार्मर के कम-वोल्टेज रूम में औद्योगिक और खनन उद्यमों या आवासीय क्षेत्रों के विभिन्न उपयोग के अवसरों के अनुसार अलग-अलग डिजाइन संरचनाएं हैं। औद्योगिक और खनन उद्यमों में उपयोग किए जाने वाले बॉक्स ट्रांसफार्मर को बिजली की आपूर्ति और प्रकाश व्यवस्था की आपूर्ति के लिए अलग से डिज़ाइन किया जाना चाहिए। कम वोल्टेज को मापते समय, बिजली की आपूर्ति ब्यूरो को प्रकाश व्यवस्था की अलग -अलग पैमाइश की आवश्यकता होती है क्योंकि बिजली की बिजली की इकाई मूल्य बिजली बिजली की तुलना में अधिक होती है। आवासीय क्षेत्रों में उपयोग किए जाने वाले सबस्टेशन को बिजली बिजली की समस्या पर विचार करने की आवश्यकता नहीं है। कम-वोल्टेज रूम में आउटपुट मार्गों की संख्या ट्रांसफार्मर और उपयोगकर्ता की जरूरतों की क्षमता के अनुसार भिन्न होती है। यदि क्षमता छोटी है और मांग छोटी है, तो कम मार्ग निर्धारित किए जा सकते हैं; यदि क्षमता बड़ी है और मांग अधिक है, तो अधिक मार्ग निर्धारित किए जा सकते हैं। इसे एक गलियारे ऑपरेशन प्रारूप में भी रखा जा सकता है।
